Funktionsaktualisierungen

• Progressives Fräsen

Die neu hinzugefügte Werkzeugbahnoption „Progressives Fräsen“ konzentriert sich darauf, während des gesamten Bearbeitungsprozesses eine gleichmäßige Werkzeugbelastung aufrechtzuerhalten. Dies wird erreicht, indem die Werkzeugbahn auf sich selbst zurückführt und in einer elliptischen Bewegung fortschreitet.

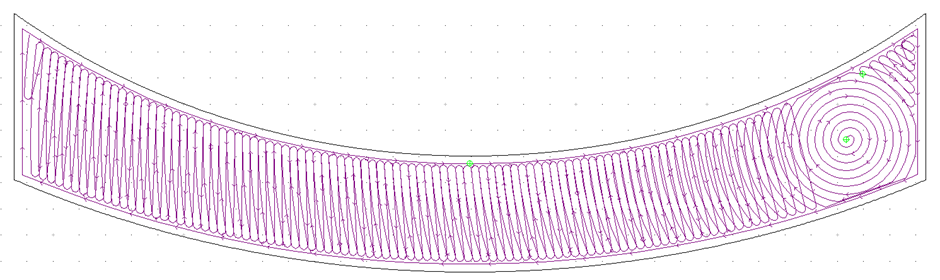

Vorschau des Werkzeugwegs für das progressive Fräsen


Je nach Größe und Form der Geometrie können Benutzer einen oder mehrere Startpunkte auswählen. Die Verwendung einer der beiden Optionen kann die Effizienz verbessern.

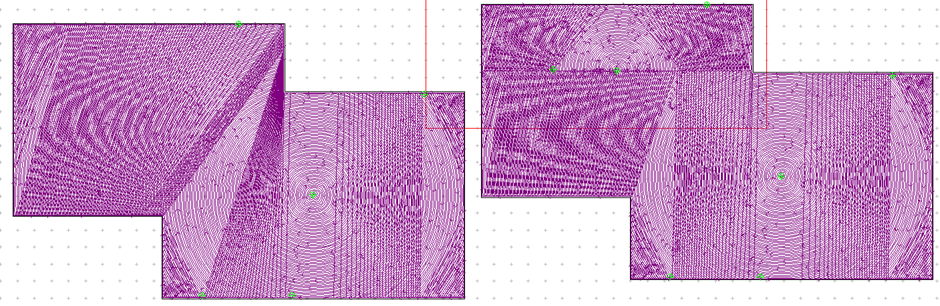

Option für einen einzelnen Startpunkt auf der linken Seite im Vergleich zu mehreren Startpunkten auf der rechten Seite


• Werkzeugsuchfeld für den Bibliotheksmanager

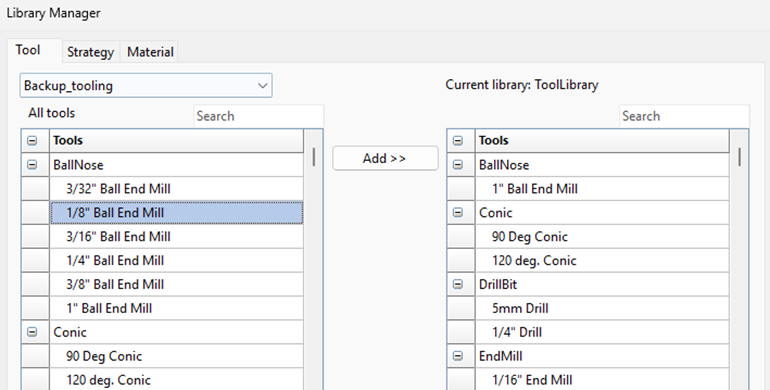

In der Bibliotheksverwaltung wurde jeder Werkzeugspalte ein Suchfeld hinzugefügt, um die Verwaltung der Werkzeuge einfacher und effizienter zu gestalten. Vorschau der Bibliotheksverwaltung mit Suchfeldern über jedem Listenfeld

• Der Abschnitt „Werkzeugreihenfolge” im Ausgabefenster zeigt nun auch die Positionen der Bohrer an

Der Abschnitt „Werkzeugreihenfolge” im Ausgabefenster zeigt nun auch die Positionen der Bohrer an, wenn für Ihren Postprozessor eine Bohrerbank aktiviert ist.

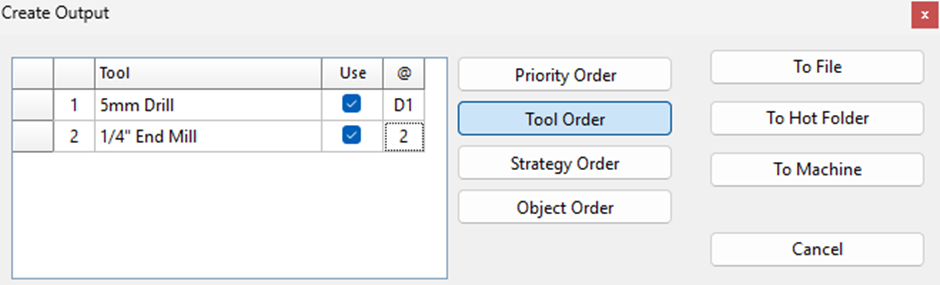

Vorschau der Bohrposition in der Registerkarte „Werkzeugreihenfolge“ (G1-Ausgabe)

Entsprechend dem Verhalten des Werkzeugwechslers wird durch Klicken auf das Feld „Bohrposition“ das Menü „Bohrbank“ angezeigt.

Behobene Fehler

• Das Hinzufügen von Texturen zu Reliefs auf der Unterseite einer Platte führte zu einer Überschreitung der Begrenzungslinien.
• Das Verschieben der Bodenplatte verursachte Artefakte und störte das Sichtfenster.
• Im Dialogfeld „ATP schließen“ wurde das Schließen durch Klicken auf „X“ nicht abgebrochen.
• Problem mit der Werkzeugwegberechnung: Werkzeugwege wurden falsch angewendet, wenn Formen in sich selbst zurückgewinkelt waren.
• Einheiten wurden beim Öffnen mit einer anderen Maßeinheiteneinstellung für 3D-Reliefs falsch konvertiert.
• Getrennte Symbolleisten wurden nach dem Schließen nicht deaktiviert und beim Neustart automatisch wieder geladen.
• Die Reihenfolge der ATP-Strategie wurde nicht beachtet – „Gravieren“ und „Offset öffnen“ sprangen in der Reihenfolge nach vorne.
