Mises à jour des fonctionnalités
EnRoute Hub :
Cette version introduit l'EnRoute Hub, un panneau centralisé permettant de gérer les parcours d'outils et les objets de conception au sein d'EnRoute. Il regroupe les informations clés du flux de travail dans une interface unique, améliorant ainsi la visibilité et l'accès à l'ensemble de votre projet.
L'EnRoute Hub peut être activé ou désactivé via le menu Affichage.

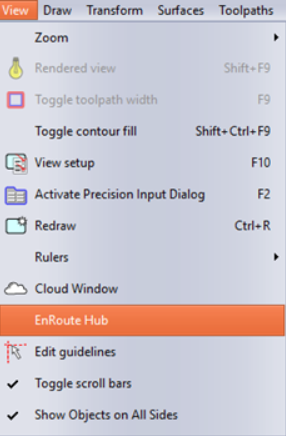

Activation de l'EnRoute Hub dans le menu Affichage
Page Parcours d'outils
La page Parcours d'outils offre une vue d'ensemble ciblée et une interface d'édition rapide pour les données relatives aux parcours d'outils.
Les utilisateurs peuvent sélectionner un type de parcours d'outil, choisir une stratégie existante ou créer un parcours d'outil à partir de zéro.

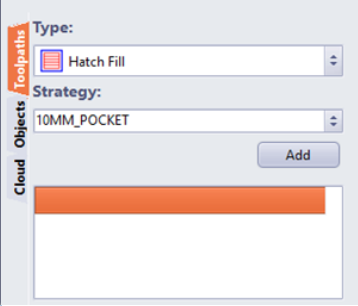

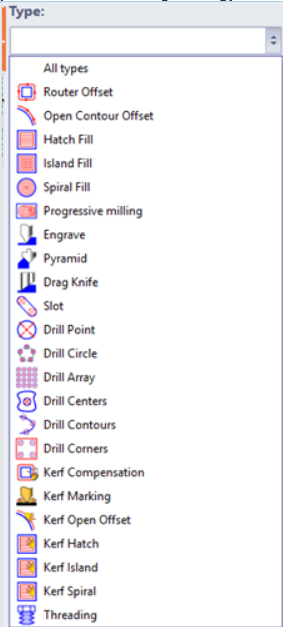

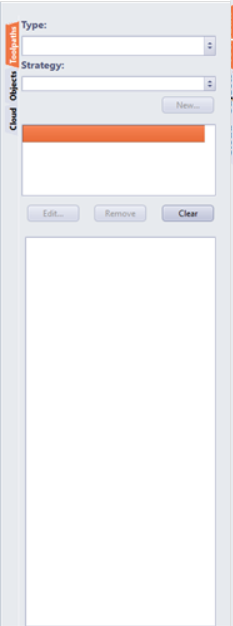

Page Parcours d'outils Sélection du type Type Sélection de la stratégie
Lorsqu'un objet avec un parcours d'outil est sélectionné, ses paramètres principaux s'affichent dans le panneau. Les utilisateurs peuvent rapidement ajuster les paramètres clés tels que les profondeurs et d'autres paramètres spécifiques au parcours d'outil, et ont également un accès rapide aux paramètres de coupe pour chaque outil.

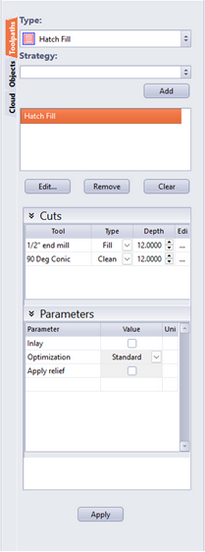

Paramètres du parcours d'outil sélectionné affichés dans la page des parcours d'outils
Page Objets
La page Objets offre une vue structurée de tous les éléments de conception contenus dans le fichier. Elle affiche tous les objets du fichier, y compris les calques, les feuilles, les parcours d'outils et les groupes
Elle reflète les sélections en cours effectuées dans la zone de dessin et peut également être utilisée pour créer une nouvelle sélection

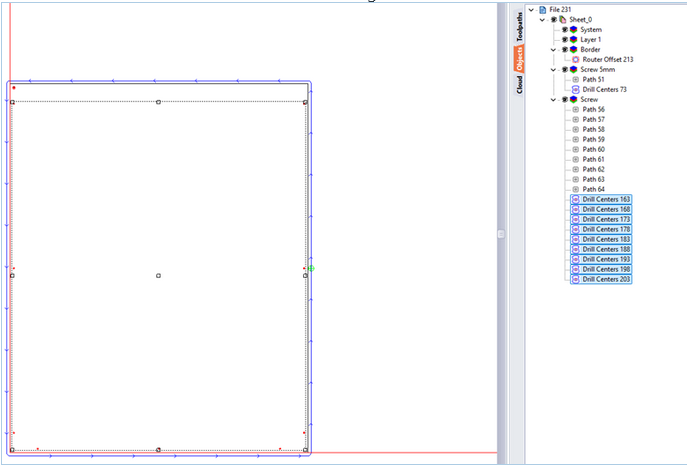

Sélection reflétée dans la page Objets
Elle comprend un menu contextuel permettant de créer, modifier et supprimer des parcours d'outils directement depuis la vue en liste

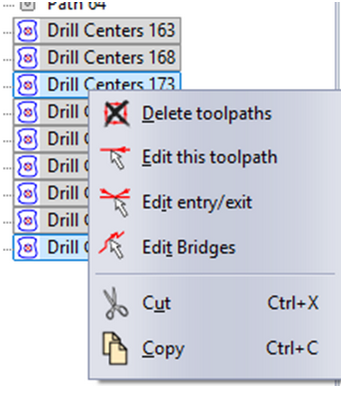

Menu contextuel de la page Objets
Le calque système affiche les groupes lorsqu’ils sont présents dans le fichier. Lors de l’utilisation du module de parcours d’outils automatiques, les éléments groupés hériteront du nom de la pièce comme étiquette de groupe.

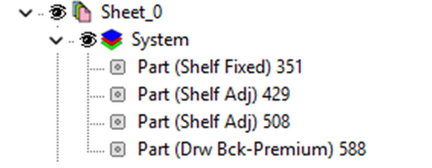

Calque système de la page Objets
Les éléments peuvent être glissés-déposés entre les calques et les feuilles pour une organisation rapide
Page Cloud
La page Cloud dispose désormais d’un onglet au sein de l’EnRoute Hub.

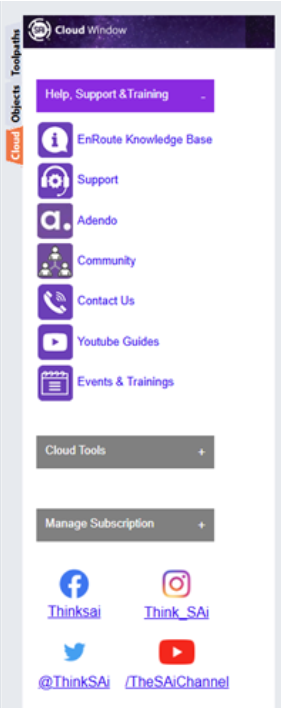

Page Cloud au sein de l’Hub
Améliorations de l’ordre manuel :
L’ordre manuel a été étendu pour permettre un contrôle plus fin par couche.
- Les utilisateurs peuvent désormais définir un ordre manuel distinct pour chaque couche, plutôt que de s’en remettre à un système d’ordre global unique.
- Pour contrôler entièrement la séquence de sortie, la priorité d’ordre doit être définie comme suit :
- Priorité aux couches
- Puis aux objets
Ex.

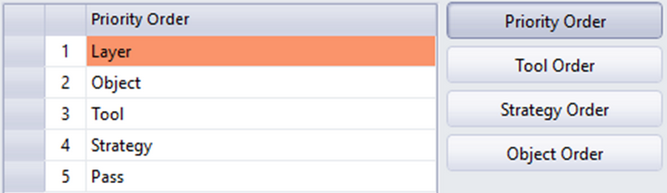

Exemple de hiérarchisation pour l'ordre manuel par couche
Correction de bogues
- Correction des décalages de perçage automatiques qui supposaient à tort une disposition spécifique des rangées de perçage
- Correction de l'application incorrecte de la gravure 3D en relief sur le relief
- Correction de l'apparition d'un écran noir après l'ouverture de la vue quadruple après la création du relief
- Correction de la non-apparition des éléments d'entrée/sortie et de pont dans les vues en perspective et de côté
- Correction de problèmes de rafraîchissement des lignes de repère
- Correction de l'affichage trop petit du texte de l'outil de mesure
- Correction des outils Surface et Chanfrein qui ne mettaient pas en surbrillance les contours sélectionnés
- Correction de la fonction Modifier le relief qui ne mettait pas à jour la zone d'effet et l'aperçu
- Correction de la création de maillage polygonal qui ne s'affichait pas correctement
