Atualizações de funcionalidade

• Trabalho multifacetado

Os utilizadores agora podem escolher o tipo de trabalho multifacetado, além do tipo padrão e frente e verso.

Este novo tipo de trabalho permite uma usinagem mais eficiente em sistemas equipados com ferramentas agregadas ou motores de fresagem lateral.

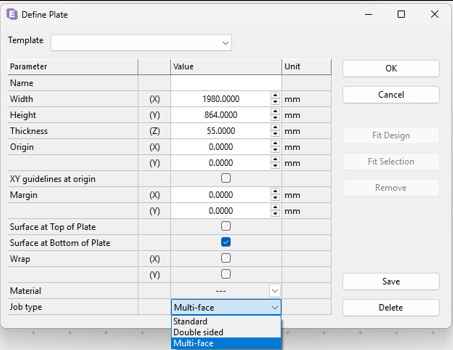

Definição da placa com tipo de trabalho adicionado

Visões adicionais foram adicionadas para dar suporte ao design e à criação de trajetórias de ferramentas em cada lado do material.


Seleção da vista clicando com o botão direito do rato na vista ativa

Desenho, edição e trajetória da ferramenta em cada lado do material agora são totalmente suportados, juntamente com a maioria das outras funcionalidades do EnRoute.

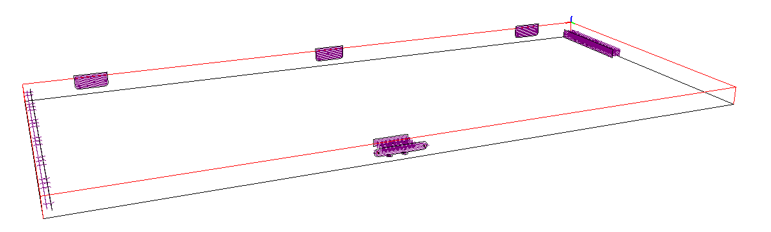

Vista em perspetiva do trabalho multifacetado

Para projeto e posicionamento, os utilizadores podem simplesmente selecionar um objeto e movê-lo ou copiá-lo para outro lado. O objeto será automaticamente reposicionado e reorientado para corresponder à face selecionada.

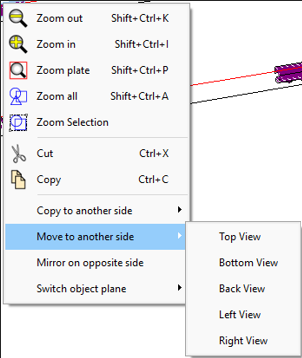

Menu contextual com Mover. Copiar e alternar plano.

Ao trabalhar com geometrias importadas, os objetos podem já estar na posição correta, mas precisam ser atribuídos ao lado apropriado. Nesses casos, os utilizadores podem simplesmente alternar o plano — isso atribuirá a geometria sem alterar a sua posição.

A configuração de agregados é simples:

• Atribua ferramentas a um slot que corresponda à configuração do agregado.

• Insira desvios, se necessário.

• Clique em Guardar para confirmar.

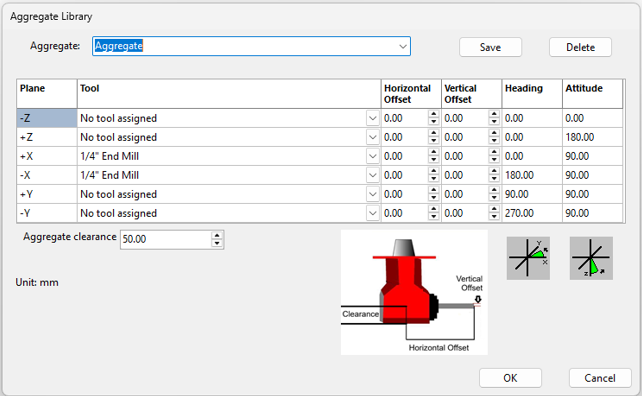

Menu da biblioteca de agregados

Ao produzir um trabalho preparado, o EnRoute agora seleciona automaticamente os agregados apropriados, quando disponíveis.

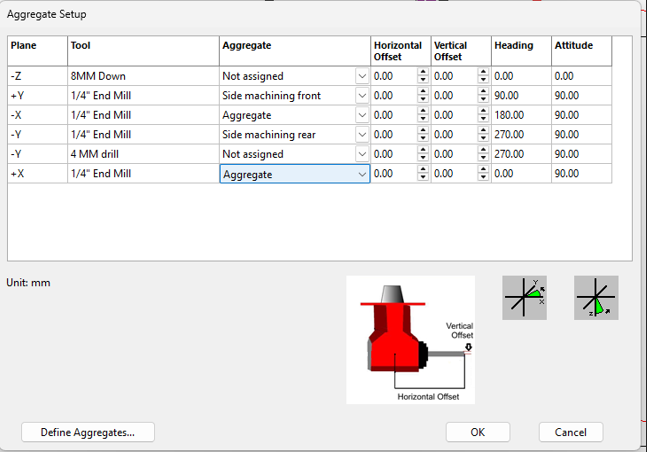

Janela de configuração de agregados ao criar a saída

Antes de gerar a saída, como sempre, certifique-se de que as ferramentas estão na localização correta no trocador de ferramentas.

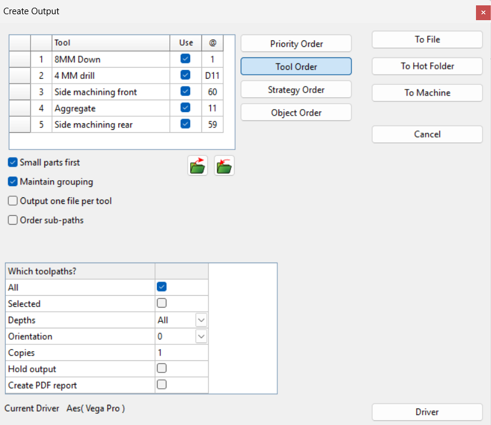

Janela de saída, com a ordem das ferramentas selecionada e as posições exibidas

Tutorial

https://www.youtube.com/watch?v=7RRg0GWNtyw

Erros corrigidos


• Corrigido o problema em que a ferramenta Raio/Diâmetro/Dimensão da linha não permitia retroceder.
• Corrigido o problema em que a ferramenta Dimensão única não podia ser fechada com o clique direito.
• Corrigido o problema que fazia com que os arquivos salvos existentes fossem apagados antes que o novo arquivo salvo fosse criado no EnRoute.
• Corrigida falha ao importar ficheiros AutoCAD DXF (Build 219).
• Corrigido o problema em que a reexibição de trabalhos ATP com etiquetas causava deslocamentos de coordenadas sem edições.
• Corrigido o problema em que as edições de seleção múltipla não se aplicavam ao clicar duas vezes num caminho de ferramenta.
• Corrigido o problema em que clicar duas vezes num caminho de ferramenta de fresagem de rosca não atualizava as configurações.
• Corrigido o problema em que as opções do Plano do Percurso da Ferramenta ficavam todas a cinzento para contornos abertos (gravação agora disponível).
• Corrigido o problema em que a edição do espaçamento do texto produzia resultados incorretos.
• Corrigido o problema em que a barra de progresso da Simulação 3D não mostrava o progresso.
• Corrigido o problema em que as brocas do eixo Horizontal -Y / +Y na Configuração do Banco de Brocas não eram guardadas corretamente.
• Corrigido o problema em que a edição das definições da Placa a partir do Contorno revertia o tamanho da placa para o original.
