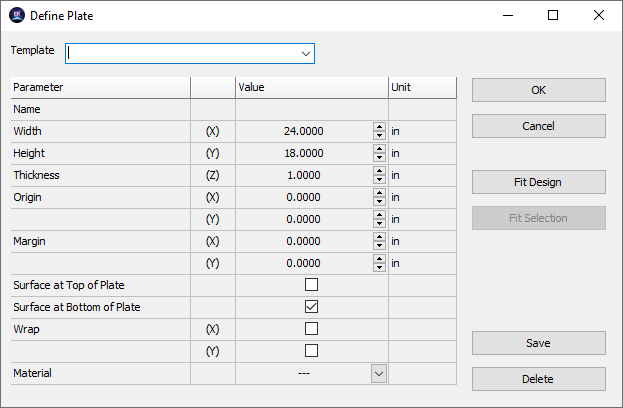

Wenn Sie ein neues Dokument öffnen, wird das Dialogfeld "Platte definieren" automatisch angezeigt. Sie finden ihn auch unter Bearbeitung > Platte definieren oder in der Datei-Symbolleiste. Die anderen Optionen zur Plattendefinition sind ebenfalls in diesen Menüs zu finden.
Geben Sie die Abmessungen des Arbeitsmaterials und die Art des Materials an.
Parameter
| Breite | Abmessung der Platte entlang der X-Achse |
| Höhe | Abmessung der Platte entlang der Y-Achse |
| Dicke | Abmessung der Platte entlang der Z-Achse |
| X/Y-Ursprung | Die Position der linken unteren Ecke des Schildes |
| X/Y-Rand | Falls eingegeben, wird ein zweites gestricheltes Rechteck innerhalb der Platte mit den angegebenen Rändern erzeugt. Wird in der Regel zum Ausblenden von Klammerpositionen verwendet. |
| Option Oberfläche | Legen Sie fest, ob die Plattenoberfläche oben auf dem Material oder unten auf dem Material (oben auf dem Tisch) liegen soll. |
| Wickelplatte | EnRoute unterstützt die Ausgabe für CNC-Maschinen mit rotierendem Zugang. Wenn Sie die Option "Platte umwickeln" aktivieren, wird die Plattengröße in X- oder Y-Richtung automatisch so eingestellt, dass sie mit dem zu umwickelnden Design kompatibel ist. Die gewickelte Abmessung der Platte ist der Umfang der gewickelten Fläche, der der Dicke des Materials entspricht, die bei einer gewickelten Fläche der Radius des Materials ist. |
| Material | Select the type of material being used. Materials are defined in the material library. |
| Save | Save the current plate parameters as a template. The template can be loaded when defining another plate from the template box. |
| Delete | Delete the currently selected template. |
| Fit Design | Automatically adjust the height and width of the plate to fit the current design. |
| Fit Selection | Automatically adjust the height and width of the plate to fit the currently selected contours. |
Create Plate from Contour
Define a plate with any shape. Select any closed contour and activate the Create Plate from Contour command.
This tool is useful when used with the remnant contour created by the nesting tool, automatically defining the next plate as the remnant sheet from the last cut.
Plate Panels
Define an area within a panel to generate output for toolpaths. This tool is most useful for breaking up large designs that can be cut in smaller pieces.
-
Define a basic plate, it should be the size of the design to cut.
-
Activate the plate panels command, a wide yellow border will appear within the plate boundary.
-
Click outside the plate border and drag to the location within the panel to create the plate. Hit Enter to apply.
Use the F2 button to open a precision dialogue window to precisely place the panel border. Click OK to apply. -
The shaded area is the active area to generate toolpaths, any toolpaths that cross the boundary will be cut off when output.
-
Um die aktiven Tafeln zu wechseln, aktivieren Sie den Befehl Tafeln und klicken Sie auf eine andere Tafel. Drücken Sie die Eingabetaste, oder öffnen Sie das F2-Menü und klicken Sie auf OK, um die Änderung zu übernehmen.
Schablonen
Mit Hilfe von Vorlagen lassen sich Platteneinstellungen speichern, die für mehrere Entwürfe verwendet werden können.
Vorlage erstellen
-
Geben Sie die Parameter im Dialog zur Plattendefinition ein
-
Geben Sie einen Vorlagennamen in das Feld Vorlage ein
-
Klicken Sie auf Speichern, um die Vorlage zur Bibliothek hinzuzufügen.
Verwendung einer Vorlage
-
Öffnen Sie den Dialog zur Plattendefinition
-
Klicken Sie auf das Dropdown-Feld Vorlage
-
Wählen Sie die Vorlage aus der Liste aus, um die gespeicherten Parameter zu laden.
