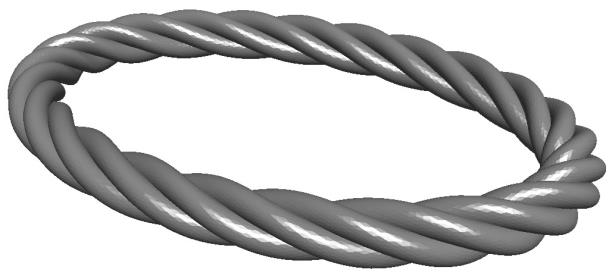

Extrudieren Sie ein oder mehrere Profile entlang eines Pfades, um ein Netz zu erstellen oder ein Relief zu verändern. Mit dem Extrudierwerkzeug können Sie auch die Größe der Profile während des Extrudierens ändern und die Profile während des Extrudierens rotieren.
Parameter
Wenn der Befehl Extrudieren aktiviert ist, wird der Reliefdialog mit zusätzlichen Extrudierparametern aktiviert.
Skalieren und Drehen
Skalierung definiert den Anteil, um den die Profilgröße entlang der Kontur verändert werden soll. Bei einem Skalierungsfaktor von 1,0 wird keine Skalierung vorgenommen und das Profil bleibt entlang der Kontur konstant. Bei einem Skalierungsfaktor von 0,5 wird der Querschnitt vom Anfang bis zum Ende der Kontur um die Hälfte verkleinert.

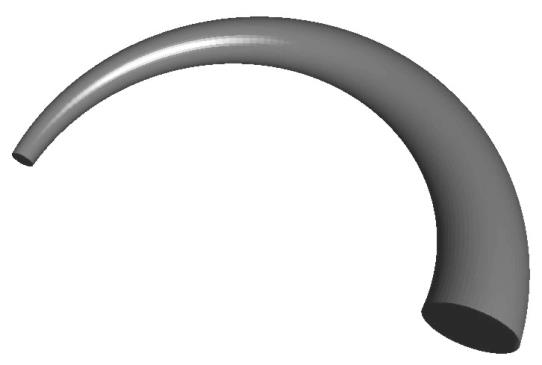

Das folgende Bild zeigt ein Netz, das durch Extrudieren eines kreisförmigen Querschnitts entlang eines Bogens mit einem Skalierungsfaktor von 0,25 erstellt wurde
Der Parameter Drehungen legt fest, wie oft das Profil entlang der Extrusionskontur gedreht wird. Ein Wert von 1,0 bewirkt, dass das Profil um 360 Grad über die Länge der Extrusion gedreht wird.

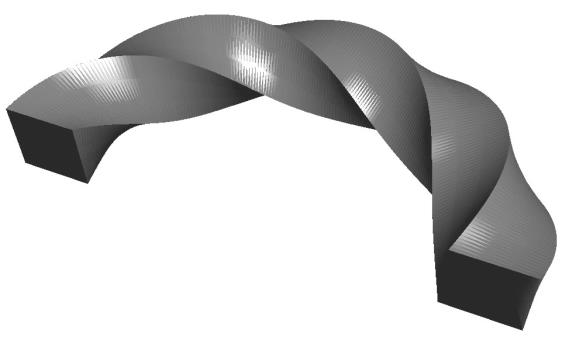

Das Bild unten zeigt ein Netz, das durch einmaliges Drehen eines quadratischen Querschnitts entlang der Extrusionslänge erstellt wurde.
Profil Platzierung
Die Profilplatzierungsschaltflächen
positionieren das extrudierte Profil relativ zum Pfad. Jede Schaltfläche zeigt an, wo das Profil beim Extrudieren platziert wird.
Die folgenden Bilder zeigen Beispiele von Netzen, die mit demselben Profil und Pfad erstellt wurden, jedoch mit jeder der Profilplatzierungsschaltflächen.
 |
 |
| Ansicht von oben | Rechte Ansicht |
