DesignCentral - Visión general y conceptos básicos

La ventana DesignCentral está diseñada para ofrecerle opciones adicionales al editar un objeto o diseño en un lugar centralizado y fácil de encontrar. Observará que cuando selecciona una herramienta en Flexi, la ventana DesignCentral cambia. Estas opciones son a menudo críticas para conseguir el diseño de la manera que usted quiere, y algunas opciones importantes requieren que usted confirme haciendo clic en una marca de verificación verde. Preste atención a esta ventana para CADA herramienta que utilice.


Si no ve la ventana de DesignCentral, hay varias maneras de abrirla.

  1. Haga clic en el botón DesignCentral de la barra de herramientas estándar:

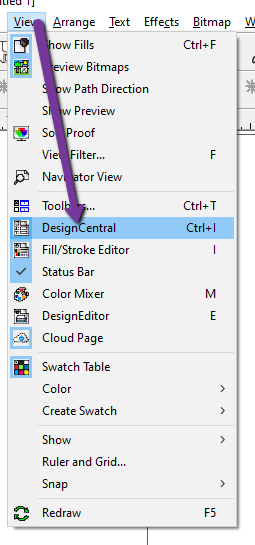

  2. Vaya a Ver > DesignCentral
  3. El atajo de teclado por defecto para DesignCentral es Ctrl + I. Puede verlo en el Menú Ver como se muestra arriba.

Cuando no tiene ningún objeto seleccionado: se muestra la pestaña Documento, que le permite cambiar el borde del documento. (ver: El área de documentos). Puede hacer clic fuera en el espacio vacío de la mesa de trabajo para deseleccionar cualquier cosa y volverá a esta ventana.


Cuando tenga un objeto seleccionado: La ventana de DesignCentral tendrá unas cuantas pestañas diferentes. Las dos primeras pestañas son comunes a casi todos los objetos. Conózcalas bien. La tercera y cuarta pestañas son específicas de la herramienta que está utilizando.


mceclip8.png mceclip9.png
La pestaña Escala La Pestaña de Rotación Pestañas específicas de la herramienta



Pestaña Escala: Tiene herramientas para cambiar el tamaño y la posición del Objeto.

  • mceclip10.png La anchura y la altura del objeto.
  • mceclip12.png La posición XY en la mesa de trabajo. El Origen (0 x,0 y) suele estar en la parte inferior izquierda del borde del Documento. Estos valores son la distancia desde esa posición.
  • mceclip13.png Si la casilla Proporcional está marcada, al cambiar el Ancho o el Alto, el otro valor cambiará proporcionalmente. Por ejemplo, si tiene un cuadrado de 2 x 2 pulgadas, y cambia la altura a 3 pulgadas, también cambiará el ancho a 3 pulgadas.
  • mceclip14.png Puntos de anclaje. Cada vez que hagas un cambio en una de las opciones anteriores, esto decidirá qué parte del objeto permanecerá inmóvil. Por ejemplo, si cambias la altura y la anchura de un cuadrado de 2 pulgadas x 2 pulgadas a 3 pulgadas x 3 pulgadas con el centro seleccionado, los cuatro bordes se expandirán hacia fuera y el mismo centro permanecerá en su sitio. Pero si selecciona el punto estacionario inferior izquierdo, entonces el cuadrado se expandirá hacia arriba y hacia la derecha, mientras que el inferior izquierdo se mantiene estacionario.

Pestaña Rotar: Tiene herramientas para cambiar la orientación del objeto.

  • mceclip16.png Cambia el ángulo de un objeto.

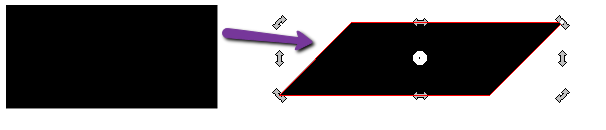

  • mceclip18.png Aplica un efecto de corte a un objeto. mceclip17.png
  • mceclip19.png Opciones de rotación rápida.
    • mceclip20.png Girar 90° a la izquierda
    • mceclip21.png Rotar 90° a la derecha
    • mceclip22.png Reflejar verticalmente
    • mceclip23.png Reflejar horizontalmente

Pestañas específicas de la herramienta o del efecto: Esto variará mucho dependiendo de la herramienta que estés utilizando. Si tiene preguntas sobre una pestaña específica y sus características, busque el artículo sobre la propia herramienta o efecto. Allí tendrá las opciones y descripciones de DesignCentral.

A continuación se muestra un ejemplo sobre las pestañas específicas de la herramienta en DesignCentral utilizando el efecto Contorno.

Aplicar efecto: Cuando se aplica un efecto por primera vez, Flexi puede requerir confirmación antes de que el efecto se aplique realmente. Observará que sólo hay una pestaña en DesignCentral.

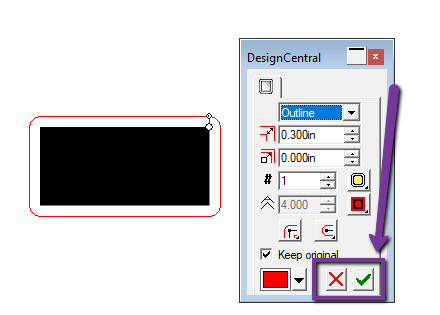

Por ejemplo, cuando esté aplicando un contorno, estos dos botones aparecerán en la parte inferior. Si hace clic en la marca de verificación verde, se confirmará el efecto. Si hace clic en la X roja, cancelará el efecto.

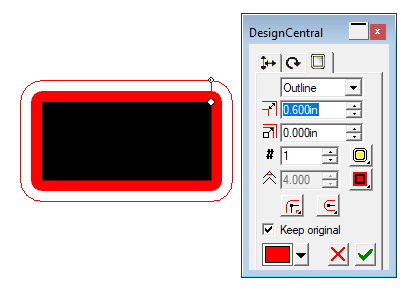

Una vez que haya aplicado un efecto, DesignCentral volverá a su estado habitual con las pestañas Escala y Giro (suponiendo que tenga el objeto seleccionado), y tendrá disponible la pestaña Contorno. Si desea realizar cambios (por ejemplo, hacer el contorno más grueso), tendrá que volver a pulsar la marca de verificación verde para confirmar el nuevo cambio.
