Editor de Diseño - Pestaña Capas

El Editor de Diseño le permite tener una visión organizada de todas las capas, objetos, efectos, texto y más. Este artículo le guiará a través de las diversas opciones y configuraciones de la pestaña Capas. Para la pestaña Objetos, ver: Editor de diseño - Pestaña de objetos.


Orden de las capas

El orden de las capas en la pila determina cómo se muestran los objetos en el área de diseño.

Para reorganizar el orden de la pila, haga clic y arrastre un icono de color de la capa a una nueva posición. Aparecerá una línea horizontal discontinua para indicar en qué lugar de la pila se colocará la capa.

Tenga en cuenta que si se reordena el orden de un objeto en el diseño (Enviar al frente/atrás, Mover hacia adelante/atrás), sólo ocurrirá en esa capa. Cualquier capa por debajo de esa capa seguirá apareciendo detrás del objeto aunque se haya utilizado la opción de Enviar a la parte posterior (y viceversa).

Cambiar el color de la capa

Cada capa está asociada a un color. Las capas Guía y Rejilla cambian los colores de las Guías y la Rejilla, respectivamente. Para las Capas 1, 2, 3..., etc. el color se utilizará cuando se realice una de las siguientes acciones

  • Mostrar objetos en modo wireframe.
  • Colorear los bordes de los objetos seleccionados.
  • Mostrar la vista previa de esa capa.

Las siguientes son formas de cambiar el color de la capa:

  • Arrastre cualquier color de la Tabla de Muestras y suéltelo directamente en el icono del color de la capa deseado en el cuadro de diálogo Editor de Diseño - Ficha de la capa.

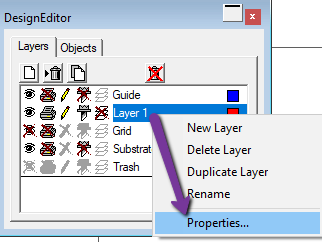

  • Haga clic con el botón derecho del ratón en la capa y abra el cuadro de diálogo Propiedades de la capa.
    • En la ventana de Propiedades de la capa, seleccione el desplegable de color de la derecha y elija un color. Esto hará referencia a las tablas de muestras que tenga abiertas.

Propiedades de las capas


De nuevo, puede abrir el cuadro de diálogo Propiedades de la capa haciendo clic con el botón derecho en la capa y seleccionando Propiedades de la capa, o haciendo doble clic en la capa.

La ventana de Propiedades de la capa tiene las siguientes opciones:

  • Visible: Especifica si la capa es visible o no. Siempre está desactivada para la capa de la basura.
  • Editable: Especifica si la capa es editable o no. No está disponible para las capas Papelera, Rejilla y Sustrato.
  • Imprimible: Especifica si la capa se imprimirá o no. Siempre está desactivado para la capa de basura.
  • Cortable: Especifica si la capa se puede cortar o no. Siempre está desactivado para las capas Papelera y Rejilla.
  • Capa maestra: Designa la capa como capa maestra. Siempre está desactivada para las capas Papelera, Rejilla y Guía.

En la ventana del Editor de Diseño, puede cambiar estas opciones rápidamente haciendo clic en el icono correspondiente para que aparezca una X roja sobre él. Abajo, al hacer clic en el ojo se han desactivado las opciones de capa Visible y Maestra.


Fusión de capas

Cuando se fusiona una capa con otra, todos los elementos de la capa que se ha fusionado se añaden a la capa de destino.

  • Haga clic y mantenga el ratón sobre la capa que desea fusionar.
  • Mientras mantiene pulsada la tecla Ctrl, arrastre la capa sobre la capa con la que desea fusionarla y suéltela. Una línea horizontal discontinua se muestra directamente sobre la capa de destino para indicar que la capa se fusionará.

Mostrar los nombres de las capas

Cada capa en el Editor de Diseño tiene un nombre. La posibilidad de identificar las capas ayuda mucho a cambiar el orden de las mismas. Por defecto, el cuadro de diálogo del Editor de Diseño no es lo suficientemente amplio como para mostrar los nombres de las capas.

Para ver todos los nombres de las capas:

  • Mueva la punta del puntero del ratón sobre el borde derecho del cuadro de diálogo del Editor de diseño hasta que aparezca una flecha blanca de dos puntas.
  • Haga clic con el botón izquierdo del ratón y arrastre el borde del cuadro de diálogo para ampliarlo.

Los nombres de las capas aparecen a la izquierda de los iconos de color de las capas.
