Alineación de puntos

(ver también: Visión general de los caminos)

Utilice las herramientas Alinear Horizontal y Alinear Vertical para alinear varios puntos a lo largo de una línea horizontal, vertical o en ángulo.

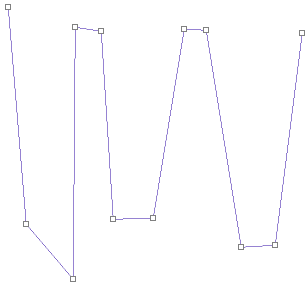

  • Seleccione los puntos a alinear con la herramienta Seleccionar punto. mceclip1.png
  • Seleccione la herramienta Alinear Horizontal o Alinear Vertical.

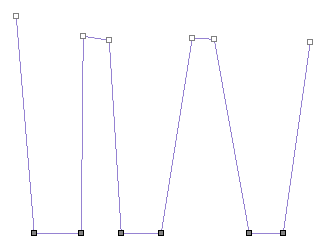

    • Alinear Horizontal mceclip0.png:

      mceclip4.png mceclip5.png mceclip3.png


    • Alinear Vertical mceclip6.png

      mceclip7.png  mceclip9.png mceclip8.png


Seleccione la herramienta Alinear Puntosmceclip0.png

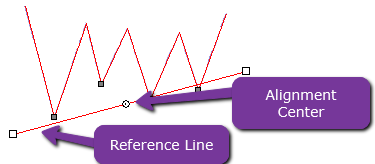

  • Haga clic y arrastre cualquier extremo de la línea de referencia para cambiar su ángulo de alineación. Haga clic y arrastre el Centro de Alineación para cambiar su posición.mceclip2.png
  • Haga clic en Confirmar en DesignCentral

También puede ajustar la línea de referencia de alineación utilizando los campos numéricos de la ficha Puntos de alineación de DesignCentral


Mover dirección Cuando se selecciona Más cerca, los puntos se mueven hacia la línea de referencia de alineación utilizando el camino más corto.
Si se selecciona Horizontal, los puntos se mueven horizontalmente hacia la línea de referencia.
Cuando se selecciona Vertical, los puntos se mueven verticalmente hacia la línea.
Ubicación del Centro de Alineación Especifica las coordenadas X,Y del Centro de Alineación en la línea de referencia de la alineación.
Ángulo de alineación Especifica el ángulo de la línea de referencia de alineación.
Mover toda la ruta Esta opción sólo está disponible cuando cada uno de los puntos seleccionados se encuentra en una trayectoria diferente. Cuando se activa, toda la trayectoria se mueve a la línea de referencia.
Dirección de movimiento Cuando se selecciona Más cerca, los puntos se mueven hacia la línea de referencia de alineación utilizando el camino más corto.

Haga clic en Aplicar o haga doble clic en cualquier lugar del área de diseño.
