Herramienta de medición

(véase también: Medidas, dimensiones y etiquetas)

Utilice la herramienta de medición cuando necesite saber la distancia entre dos puntos en su diseño.

Hay varias formas de acceder a la Herramienta de Medida:

• Desde la barra de herramientas principal, seleccione la Herramienta Medir.


• Seleccione la Herramienta de Medida en la Barra de Herramientas de Medida

• Utilice el atajo de teclado (por defecto: U)


  • Aparece la ficha Medir en DesignCentral.


• Haga clic y arrastre el cursor entre los puntos deseados.
• Suelte el botón del ratón.

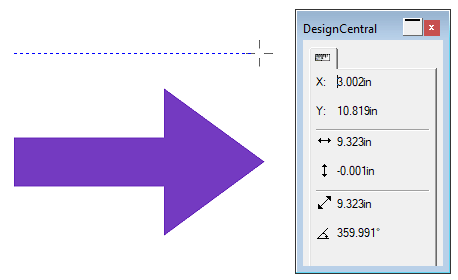

En DesignCentral se muestra la siguiente información:

	X, Y	Coordenadas X,Y del primer punto
		Distancias horizontales y verticales
		Distancia real entre los puntos inicial y final
		Ángulo que tendrá la línea que une los puntos inicial y final con la horizontal

Click a single point to show its position in the design.
