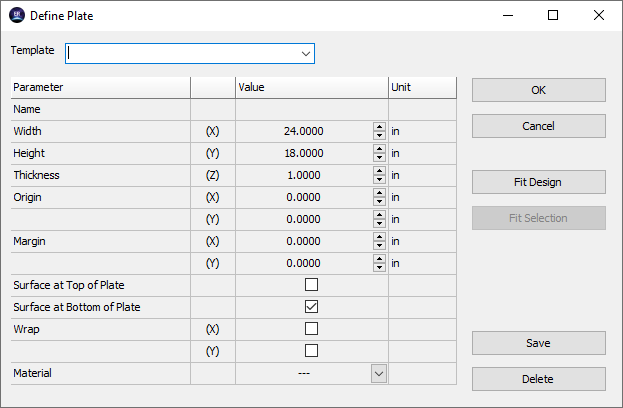

Al abrir un nuevo documento, el cuadro de diálogo Definir chapa aparece automáticamente. También puede encontrarlo en Mecanizado > Defin ir chapa o en la barra de herramientas Archivo. Las demás opciones de Definición de placa también se encuentran en estos mismos menús.
Especifique las dimensiones del material de trabajo y el tipo de material.
Parámetros
| Anchura | Dimensión de la placa a lo largo del eje X |
| Altura | Dimensión de la placa a lo largo del eje Y |
| Espesor | Dimensión de la placa a lo largo del eje Z |
| Origen X/Y | La posición de la esquina inferior izquierda de la placa |
| Margen X/Y | Si se introduce, se generará un segundo rectángulo discontinuo dentro de la placa con los márgenes especificados. Se utiliza normalmente para enmascarar las ubicaciones de las abrazaderas. |
| Opción Superficie | Elija si desea colocar la superficie de la placa en la parte superior del material o en la parte inferior del material (parte superior de la mesa). |
| Placa envolvente | EnRoute admite la salida para máquinas CNC de acceso giratorio. Al activar Envolver placa, el tamaño de la placa se ajustará automáticamente en la dirección X o Y para que sea compatible con el diseño que se está envolviendo. La dimensión envuelta de la placa es la circunferencia de la superficie envuelta, que corresponde al grosor del material, que para una superficie envuelta es el radio del material. |
| Material | Select the type of material being used. Materials are defined in the material library. |
| Save | Save the current plate parameters as a template. The template can be loaded when defining another plate from the template box. |
| Delete | Delete the currently selected template. |
| Fit Design | Automatically adjust the height and width of the plate to fit the current design. |
| Fit Selection | Automatically adjust the height and width of the plate to fit the currently selected contours. |
Create Plate from Contour
Define a plate with any shape. Select any closed contour and activate the Create Plate from Contour command.
This tool is useful when used with the remnant contour created by the nesting tool, automatically defining the next plate as the remnant sheet from the last cut.
Plate Panels
Define an area within a panel to generate output for toolpaths. This tool is most useful for breaking up large designs that can be cut in smaller pieces.
-
Define a basic plate, it should be the size of the design to cut.
-
Activate the plate panels command, a wide yellow border will appear within the plate boundary.
-
Click outside the plate border and drag to the location within the panel to create the plate. Hit Enter to apply.
Use the F2 button to open a precision dialogue window to precisely place the panel border. Click OK to apply. -
The shaded area is the active area to generate toolpaths, any toolpaths that cross the boundary will be cut off when output.
-
Para cambiar los paneles activos, active el comando de paneles de placa y haga clic en un panel diferente. Pulse Intro o abra el menú F2 y haga clic en Aceptar para aplicar el cambio.
Plantillas de placas
Las plantillas pueden utilizarse para guardar ajustes de planchas que pueden utilizarse en varios diseños.
Crear plantilla
-
Introduzca los parámetros en el cuadro de diálogo Definición de la placa
-
Introduzca un nombre de plantilla en el cuadro Plantilla
-
Haga clic en Guardar para añadir la plantilla a la biblioteca
Utilizar una plantilla
-
Abrir el cuadro de diálogo Definición del plato
-
Haga clic en el cuadro desplegable Plantilla
-
Seleccione la plantilla de la lista para cargar los parámetros guardados
