Actualizaciones de funcionalidad
-
Detección de geometrías duplicadas
Cuando hay geometrías superpuestas en los archivos, normalmente archivos con gráficos vectoriales, pueden surgir problemas durante el trazado de herramientas y la salida de código G. Se ha añadido una nueva función para detectar geometrías duplicadas que se superponen.

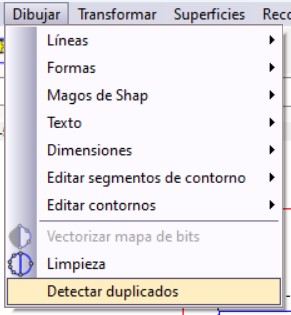

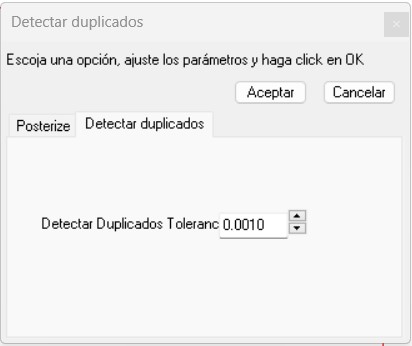

Función Detectar duplicados en el menú Dibujar y su ventana de configuración
Cuando se detectan tales geometrías, los usuarios tienen la opción de seleccionarlas, eliminarlas o moverlas a una nueva capa para un mejor control y organización.

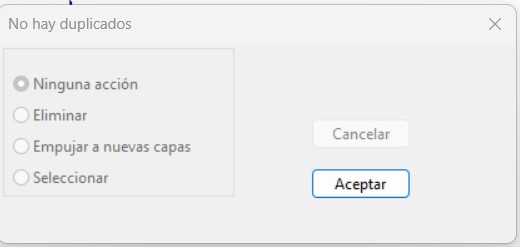

Acciones de seguimiento de Detectar duplicados
-
"Zonas de no desplazamiento" configurables
Ahora los usuarios pueden definir «zonas de no desplazamiento» en la hoja dibujando geometrías y marcándolas en consecuencia. Esta función impide el movimiento de la herramienta a través de estas áreas restringidas. Durante la generación de resultados, EnRoute desviará automáticamente cualquier movimiento que de otro modo pasaría a través de estas zonas.
Vista previa de trayectorias de herramientas con zonas de no desplazamiento establecidas y activadas
-
Mejoras en el instalador de EnRoute
El instalador de EnRoute se ha mejorado para conservar las configuraciones de los usuarios durante las actualizaciones. Si los usuarios sobrescriben una instalación existente, sus archivos de instalación y configuración permanecerán intactos, lo que garantiza una experiencia de actualización perfecta.
-
Mejora de la trayectoria de compensación abierta: restar el radio de la herramienta del inicio y el final
Al aplicar la trayectoria de compensación abierta de la herramienta, los usuarios ahora pueden optar por restar el radio de la herramienta al inicio y al final de la trayectoria. Esto garantiza que la longitud de corte resultante coincida con la longitud exacta de la geometría mostrada en pantalla.

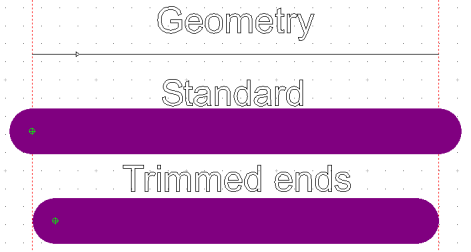

Visualización de la misma trayectoria con o sin extremos recortados habilitados
-
Trayectoria de la herramienta sin elevación con entrada de línea 3D
La función de trayectoria de herramienta sin elevación se ha mejorado para admitir escenarios en los que se establece una entrada de línea 3D. Esta función funcionará a la perfección siempre que el ángulo de entrada se establezca en 0.
Elevación estándar:
La herramienta se eleva entre cada pasada.
Sin elevación con la opción Estándar:
El punto de inicio de la inmersión se moverá dinámicamente junto con la trayectoria de la herramienta entre pasadas.
Sin elevación con la opción Alinear:
La inmersión mantendrá las mismas coordenadas XY para cada pasada invirtiendo al punto de entrada original sin elevarse.
-
Importación de varios archivos simultáneamente
Ahora se pueden seleccionar varios archivos en la interfaz de usuario de importación. Además, en las preferencias de EnRoute, los usuarios pueden configurar cómo se gestionan las importaciones de varios archivos:
• Los archivos se pueden colocar automáticamente uno al lado del otro con un espacio definido.
• Los archivos se pueden colocar visualmente con el botón izquierdo del ratón para un posicionamiento preciso.
-
Ordenación de subrutas en la salida
Se ha añadido una nueva opción para ordenar subrutas a la ventana de salida de G1. Esto permite a los usuarios dividir los grupos de trayectorias de herramientas y organizarlos antes de continuar con el proceso de ordenación, lo que permite una gestión más eficiente de la salida.
-
Opción de copia de seguridad
Los usuarios ahora pueden crear copias de seguridad a través del menú de ayuda.

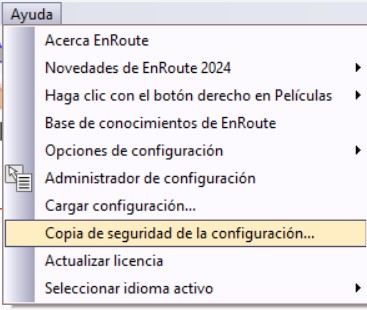

Nueva opción de copia de seguridad disponible en el menú Ayuda
Por defecto, la copia de seguridad se guardará en la carpeta ProgramData del controlador C.

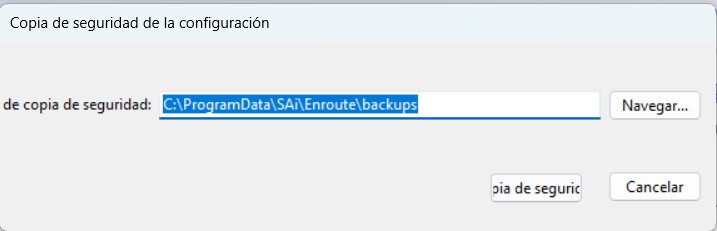

Seleccione la ubicación de la copia de seguridad a través de la configuración

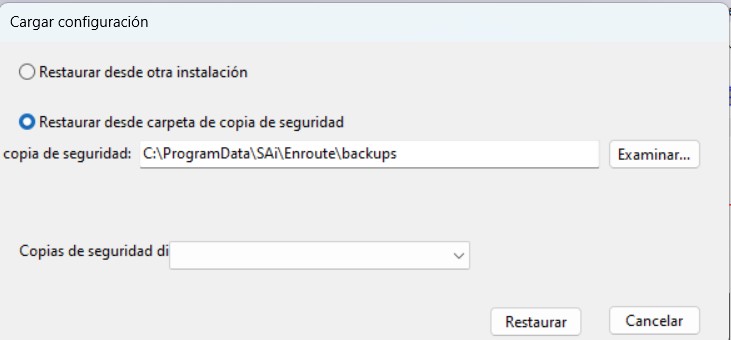

La carga de una copia de seguridad se puede realizar a través de la opción de configuración de carga.
Se pueden mantener varias copias de seguridad y utilizarlas para restaurar el software a un estado anterior
-
Vista en perspectiva: mejora del zoom
El zoom in y out en la vista en perspectiva ahora funciona en función de la ubicación del cursor del ratón, alineándose con el comportamiento de otras vistas para una experiencia de usuario más intuitiva.
Errores corregidos
- La herramienta de recorte reconocía incorrectamente los límites y redibujaba las líneas
- Al dibujar una línea con Ajustar arco a tangente y ajustar dos tangentes de arco, la línea resultante no toca la geometría.
- Enroute 24 no mantiene el orden cuando se pasa de Simular 2D o simular orto a Orden manual.
- Cuando se establece un paso final en 0 sin trayectoria de herramienta de elevación, se produce una elevación en Z en el último paso.
- Al hacer clic en el botón de subrutas de orden se produce un fallo visual con los números.
- ATP: La impresión de piezas se repite para cada archivo/placa generada
- ATP - procesamiento a doble cara: el reverso se repite innumerables veces
- Relleno en espiral: rango incorrecto del centro personalizado
- El relleno en espiral adaptativo no genera trayectorias de herramienta cuando la optimización está configurada en Ninguna
- La edición de la entrada/salida no funciona correctamente cuando la trayectoria de la herramienta tiene cierta profundidad Z
