DesignEditor - Onglet Calques

Le DesignEditor vous permet d'avoir un aperçu organisé de tous les calques, objets, effets, textes et autres. Cet article vous guidera à travers les différentes options et paramètres de l'onglet Layers. Pour l'onglet Objets, voir : DesignEditor - Onglet Objets


Ordre des calques

L'ordre des couches dans la pile détermine la façon dont les objets sont affichés dans la zone de conception.

Pour réorganiser l'ordre de la pile, cliquez et faites glisser une icône de couleur de calque vers une nouvelle position. Une ligne pointillée horizontale s'affiche pour indiquer l'endroit de la pile où le calque sera placé.

Notez que si l'ordre d'un objet est réorganisé dans le dessin (Envoyer vers l'avant/l'arrière, Déplacer vers l'avant/l'arrière), cela ne se produira que dans ce calque. Tout calque situé sous ce calque apparaîtra toujours derrière l'objet, même si l'option Envoyer vers l'arrière a été utilisée (et vice versa).

Modification de la couleur des calques

Chaque couche est associée à une couleur. Les couches Guide et Grille modifient les couleurs des guides et de la grille, respectivement. Pour les calques 1, 2, 3..., etc., la couleur sera utilisée lorsque vous effectuez l'une des opérations suivantes :

  • Afficher les objets en mode filaire.
  • Colorier les bordures des objets sélectionnés.
  • Afficher l'aperçu de ce calque.

Vous pouvez choisir la couleur du calque de la manière suivante :

  • Faites glisser n'importe quelle couleur de la table des échantillons et déposez-la directement sur l'icône de couleur de calque souhaitée dans la boîte de dialogue DesignEditor - onglet Calque.

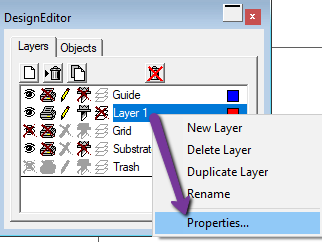

  • Faites un clic droit sur le calque et ouvrez la boîte de dialogue Propriétés du calque.. mceclip1.png
    • Dans la fenêtre Propriétés du calque, sélectionnez la liste déroulante des couleurs sur la droite et choisissez une couleur. Cela fera référence aux tableaux d'échantillons que vous avez ouverts.

Propriétés du calque


Là encore, vous pouvez ouvrir la boîte de dialogue Propriétés du calque en faisant un clic droit sur le calque et en sélectionnant Propriétés du calque, ou en double-cliquant sur le calque.

La fenêtre Propriétés du calque comporte les options suivantes :

  • Visible : Indique si le calque est visible ou non. Toujours désactivé pour le calque de la corbeille.
  • Editable : Indique si la couche est modifiable ou non. Non disponible pour les couches Corbeille, Grille et Substrat.
  • Imprimable : Indique si la couche sera imprimée ou non. Toujours désactivé pour le calque Trash.
  • Découpable : Spécifie si la couche est découpable ou non. Toujours désactivé pour les couches Corbeille et Grille.
  • Couche maître : Désigne le calque comme calque principal. Toujours désactivé pour les couches Corbeille, Grille et Guide.

Dans la fenêtre DesignEditor, vous pouvez modifier rapidement ces options en cliquant sur l'icône correspondante afin qu'un X rouge apparaisse au-dessus. Ci-dessous, en cliquant sur l'œil, les options Visible et Calque maître ont été désactivées.


Fusionner des calques

Lorsque vous fusionnez un calque avec un autre, tous les éléments du calque que vous avez fusionné sont ajoutés au calque cible.

  • Cliquez et maintenez la souris sur le calque que vous souhaitez fusionner.
  • Tout en maintenant la touche Ctrl enfoncée, faites glisser le calque sur le calque avec lequel vous voulez le fusionner et déposez-le. Une ligne pointillée horizontale s'affiche directement sur le calque cible pour indiquer que le calque sera fusionné.

Afficher les noms des calques

Chaque calque dans le DesignEditor a un nom. La possibilité d'identifier les couches facilite grandement la modification de l'ordre des couches. Par défaut, la boîte de dialogue DesignEditor n'est pas assez large pour afficher les noms des couches.

Pour afficher tous les noms des couches :

  • Déplacez l'extrémité du pointeur de la souris sur le bord droit de la boîte de dialogue DesignEditor jusqu'à ce qu'une flèche blanche à double tête apparaisse.
  • Cliquez avec le bouton gauche de la souris et faites glisser le bord de la boîte de dialogue pour la développer.

Les noms des calques apparaissent à gauche des icônes de couleur des calques.
