(voir aussi : Mesures, dimensions et étiquettes)

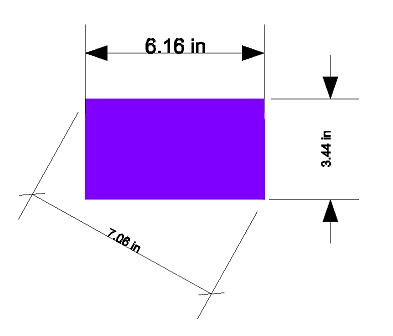

L'outil Dimension vous permet de créer des lignes de cotation entre deux points de votre dessin. Les lignes de cotation peuvent être horizontales, verticales ou diagonales.
Lorsque vous créez une étiquette de cote, la fonction d'accrochage au point est automatiquement activée.
Création de lignes de cotation
- Dans la barre d'outils Mesures, sélectionnez un outil Dimension :
- Horizontal
- Verticale
- Diagonale
- Cliquez sur le point de départ de la ligne de dimension.
- Cliquez sur le point où la ligne de dimension se terminera, ou faites glisser le curseur du point de départ au point d'arrivée. Lorsque vous déplacez le curseur, une ligne indique la direction de votre déplacement.
- Cliquez une troisième fois pour définir la distance entre la ligne de cote et les points de départ et d'arrivée.
- Maintenez la touche Shift enfoncée pour contraindre l'angle de la ligne à l'incrément défini dans l'angle de contrainte (par défaut = 45 degrés).
- Maintenez la touche Ctrl enfoncée pour contraindre les lignes de cote à être perpendiculaires à l'objet.
Modification des lignes de cotation
- Dans DesignCentral, dans l'onglet Dimension, réglez les paramètres suivants :
| Spécifie la police et le style de police d'une étiquette de dimension. | |
| Spécifie la taille de la police d'une étiquette de dimension. | |
| Lorsqu'elle est verrouillée (par défaut), la valeur de la dimension s'affiche sur la ligne de dimension. Lorsqu'il est déverrouillé, vous pouvez saisir un texte de dimension dans le champ situé au-dessus du cadenas. Ce texte s'affiche alors à la place de la valeur de la cote. | |
| Permet de sélectionner le type de flèche à utiliser aux deux extrémités d'une ligne de cote. | |
| Définit la position de la flèche par rapport aux lignes de côté. Les options sont intérieur et extérieur. | |
| Lié | Lorsque cette option est cochée, tout redimensionnement d'un objet dans la direction mesurée par la ligne de cote reflète automatiquement ce redimensionnement. |
| Cette option n'est disponible que lors de la création de la cote. Une fois décochée (ou laissée non cochée), l'option Lié disparaît. | |
| Avancé | Ouvre la boîte de dialogue Paramètres avancés. |

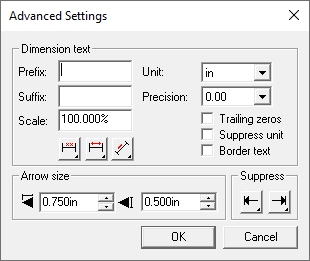

- Dans la boîte de dialogue Paramètres avancés, réglez les paramètres suivants :
| Préfixe | Vous permet d'entrer le texte qui sera placé avant la valeur de la dimension. |
| Suffixe | Permet d'entrer le texte qui sera placé après la valeur de la dimension. |
| Échelle | Échelonne la valeur de la dimension affichée (par défaut = 100 %). Une valeur d'échelle de 50 % n'affichera que la moitié de la valeur réelle de la dimension. |
| Unité | Spécifie l'unité de mesure à afficher après la valeur de la dimension. Les options sont ", in, inches, ft, m, cm et mm. |
| Précision | Détermine le nombre de décimales utilisées dans une valeur de dimension. |
| Zéros de queue | Affiche le nombre de zéros non significatifs à afficher, en fonction du paramètre Precision. Si cette case n'est pas cochée, aucun zéro non significatif ne sera affiché. |
| Supprimer l'unité | Lorsque cette option est cochée, aucune unité de mesure ne s'affiche après la valeur de la dimension. |
| Texte de bordure | Lorsque cette option est cochée, le texte de la dimension est entouré d'une boîte. |
| Position du texte. Permet au texte de la dimension d'apparaître au-dessus, sur ou sous la ligne de dimension. | |
| Alignement du texte. Fixe le texte de la cote au bord ou au centre de la ligne de cote. | |
| Position du texte en diagonale. Sur les lignes de cote diagonales, aligne le texte de cote sur la ligne diagonale ou le positionne horizontalement au-dessus de celle-ci. | |
| Suppression. Vous permet de contrôler l'affichage des lignes de cote, des lignes latérales et des flèches. | |
| Définit la hauteur (longueur) de la flèche. | |
| Définit la largeur de la flèche. |
- Lorsque vous avez terminé, cliquez sur OK.
Modification de la position du texte d'une ligne de cote
Le texte de la cote peut apparaître à l'intérieur de la ligne de cote ou sur l'un de ses côtés, selon que le troisième clic a été effectué sous la ligne de cote ou sur l'un de ses côtés.
Pour modifier la position du texte de la cote :
- Double-cliquez sur la ligne de cote.
- Cliquez et faites glisser le cercle situé à côté du texte de la cote.
- Faites glisser le texte jusqu'à la position souhaitée.
- Relâchez le bouton de la souris.
