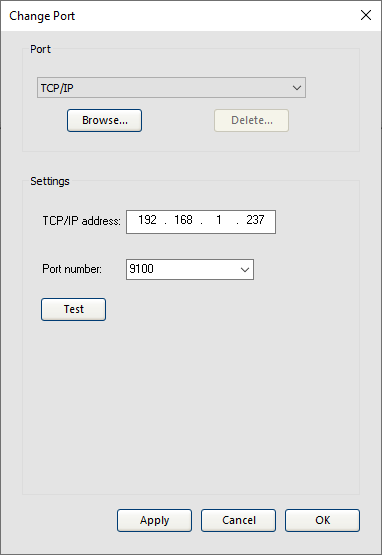

Pour accéder à la boîte de dialogue Modifier le port, effectuez l'une des opérations suivantes :
- Cliquez avec le bouton droit de la souris sur une configuration de périphérique et cliquez sur Modifier le port.
- Double-cliquez sur l'onglet du périphérique.
La section Paramètres de cette fenêtre change en fonction du port utilisé pour se connecter au périphérique de sortie. Les ports sont répertoriés par ordre de popularité pour chaque périphérique. Seuls les ports utilisables par le périphérique de sortie sont répertoriés. Par défaut, le port standard du périphérique est sélectionné, mais vous devrez peut-être saisir ou modifier certains des paramètres du port.
Connexions courantes pour les périphériques courants
Le moyen le plus simple de vérifier le port de votre périphérique est de le brancher, de prendre note ou de faire une capture d'écran des périphériques de la liste, de le débrancher, puis de noter quel périphérique manque. Il s'agit très probablement du périphérique correct. Cette liste est destinée à la connexion sans mise en réseau.
- Général
- USB_Printer_0 ou _1, etc.
- Si vous voyez cela dans votre liste, il s'agit généralement du bon périphérique. Il n'est pas important que le périphérique soit une imprimante ou un cutter.
- Notez que USB001, USB002, etc. ne sont presque jamais utilisés.
- USB_Printer_0 ou _1, etc.
- Mimaki
- Les Mimaki connectés par USB ont généralement un nom tel que MimakiUSB, le modèle du périphérique et une longue chaîne de lettres et de chiffres.
- Si vous ne le voyez pas et que l'option USB_Printer_0 ne fonctionne pas ou est absente, il se peut que vous deviez installer les pilotes USB de Mimaki, contactez Mimaki pour obtenir le pilote.
- Les Mimaki connectés par USB ont généralement un nom tel que MimakiUSB, le modèle du périphérique et une longue chaîne de lettres et de chiffres.
- Graphtec
- Utiliser Graphtec USB
- Si vous avez plusieurs appareils Graphtec, ils peuvent tous utiliser ce même port, et le pilote USB peut déterminer quel appareil est censé faire le travail.
- Utiliser Graphtec USB
- Summa
- Utiliser Summa USB 1-4
- Choisissez celui avec l'astérisque à la fin du nom (Summa USB 1*)
- Utiliser Summa USB 1-4
- Découpeur HP Latex
- Utilisez HP USB 1-4
- Choisissez celui dont le nom se termine par un astérisque (HP USB 1*)
- Utilisez HP USB 1-4
| Port | |||
| TCP/IP | TCP/IP est le langage utilisé par les ordinateurs et les périphériques pour communiquer sur le réseau. Utilisez ce port si votre périphérique de sortie prend en charge une connexion réseau. Il s'agit du port le plus courant pour les imprimantes aujourd'hui et plusieurs massicots prennent également en charge les connexions réseau. | ||
| Adresse TCP/IP | L'adresse TCP/IP du périphérique de sortie (obligatoire). | ||
| Numéro de port | Le numéro du port utilisé pour l'impression sur le périphérique de sortie. Sélectionnez-le dans la liste ou entrez un numéro personnalisé. | ||
| Rechercher un périphérique | En cliquant sur ce bouton, une recherche de toutes les imprimantes sera effectuée dans votre réseau. Cette fonction n'est pas prise en charge par toutes les imprimantes ou tous les massicots. | ||
| Test | Clicking test will send a ping command to the device to test the connection. | ||
| USB | Les pilotes USB sont fournis avec les périphériques de sortie qui les prennent en charge. Veillez à installer les pilotes appropriés du fabricant lorsque vous utilisez ces ports. Si vous avez un adaptateur USB-série, utilisez le port COM comme indiqué ci-dessous. | ||
| FILE | Le port Fichier vous permet d'enregistrer les données de sortie dans un fichier. Les paramètres suivants sont disponibles : | ||
| Demander le chemin du fichier pour chaque fichier | Cochez cette case pour permettre au logiciel de vous demander de fournir un nom de fichier pour le fichier de sortie lorsque chaque travail est enregistré dans un fichier. | ||
| Utiliser une extension personnalisée | Cochez cette case pour saisir l'extension de fichier que vous souhaitez utiliser pour le fichier de sortie dans l'espace prévu à cet effet. | ||
| Emplacement par défaut | Le dossier par défaut dans lequel les fichiers de sortie sont placés. | ||
| Dossier | Effectue la sortie vers un fichier dans le dossier spécifié en utilisant une convention de dénomination spécifique au périphérique de sortie. | ||
| COM |
Le port de communication série. Ce port n'est pris en charge que par les découpeurs. La plupart du temps, COM3 est le bon port et COM1 est rarement utilisé. Si vous avez besoin d'aide avec ce port, contactez un spécialiste en informatique.
|
||
| En plus des contrôles standard du port série pour les bits par seconde, les bits de données, la parité, les bits d'arrêt et le contrôle de flux matériel/logiciel, il existe des cases à cocher qui activent/désactivent les fils suivants : | |||
| DTR | Data Terminal Ready (Terminal de données prêt) | ||
| DSR | Data Set Ready (Set de données prêt) | ||
| RTS | Request To Send (demande d'envoi) | ||
| CTS | Clear To Send(Demande d'envoi) | ||
| DCD | Data Carrier Detect (Détection de la porteuse de données) | ||
| LPT |
Ce port est rare aujourd'hui mais peut encore être nécessaire pour certaines imprimantes plus anciennes.
|
||
| Tampon de transmission | La taille du tampon de transmission en octets. | ||
| Vérifier l'état du port avant l'envoi | Le logiciel vérifie la connexion de l'imprimante avant d'imprimer le travail. | ||
| Utiliser le pilote LPT standard | Dans la mesure du possible, le logiciel utilise un pilote LPT personnalisé pour améliorer les performances du port LPT. Cochez cette case pour permettre au logiciel d'utiliser le pilote LPT standard de Windows. Les performances diminuent, mais la fiabilité peut être améliorée. Les paramètres suivants sont activés lorsque le pilote personnalisé est utilisé : | ||
| Mode |
Utilisez ECP (Enhanced Capabilities Mode) pour obtenir la vitesse de transmission la plus rapide possible. EPP (Enhanced Parallel Port) n'est pas aussi rapide, mais peut être plus compatible. |
||
| DMA | L'utilisation du DMA peut augmenter le débit maximal de 2 mbps à 4 mbps. | ||
| Rendement si le périphérique est occupé | Cochez cette case pour permettre au logiciel de libérer les ressources système supplémentaires utilisées par le pilote personnalisé lorsque l'imprimante est occupée. Cela peut améliorer les performances globales. | ||
| SCSI | Utilisez ce port si votre périphérique de sortie prend en charge la connexion SCSI. Il s'agit également d'un port très rare de nos jours. | ||
| Périphérique | Sélectionnez votre périphérique SCSI | ||
| ID du bus SCSI | Entrez l'ID du bus de votre adaptateur SCSI | ||
| ID de l'adaptateur SCSI | Entrez le numéro d'identification SCSI de votre adaptateur SCSI. | ||
| ID cible SCSI | Entrez le numéro d'identification SCSI de votre périphérique de sortie. | ||
| FTP | Les périphériques de sortie directement connectés à un réseau peuvent supporter le protocole FTP. Cela permet d'envoyer le fichier de sortie RIPed au périphérique de sortie via FTP. | ||
| Nom d'hôte ou adresse IP | Le nom d'hôte ou l'adresse IP attribué au périphérique de sortie (obligatoire). | ||
| Nom de l'imprimante/de la file d'attente | Selon le périphérique de sortie, il peut s'agir du nom de l'imprimante, tel que pr1, ou du chemin d'accès à une file d'attente d'impression UNIX. | ||
