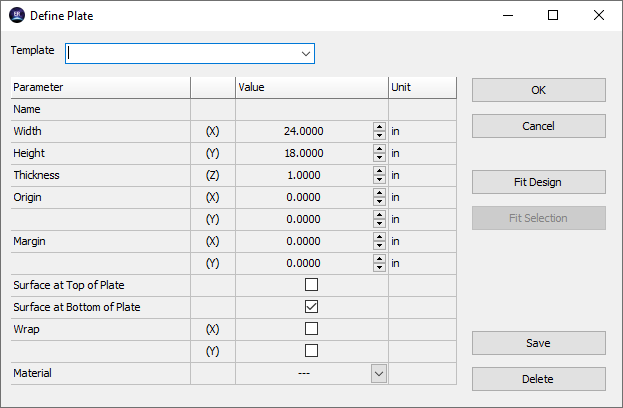

Lorsque vous ouvrez un nouveau document, la boîte de dialogue Définir la plaque s'affiche automatiquement. Vous pouvez également la trouver sous Usinage > Définir une plaque ou dans la barre d'outils Fichier. Les autres options de définition de plaque se trouvent également dans ces mêmes menus.
Préciser les dimensions du matériel de travail et le type de matériel.
Paramètres
| Largeur | Dimension de la plaque le long de l'axe X |
| Hauteur | Dimension de la plaque le long de l'axe Y |
| Épaisseur | Dimension de la plaque le long de l'axe Z |
| Origine X/Y | La position du coin inférieur gauche de la plaque |
| Marge X/Y | Si cette option est activée, un second rectangle en pointillés sera généré à l'intérieur de la plaque avec les marges spécifiées. Généralement utilisé pour masquer l'emplacement des pinces. |
| Option de surface | Choisissez de placer la surface de la plaque en haut du matériau ou en bas du matériau (haut de la table). |
| Plaque enveloppante | EnRoute prend en charge la sortie pour les machines CNC à accès rotatif. L'activation de l'option Plaque enveloppante permet de définir automatiquement la taille de la plaque dans la direction X ou Y de manière à ce qu'elle soit compatible avec le dessin en cours d'enveloppement. La dimension enveloppée de la plaque est la circonférence de la surface enveloppée, qui correspond à l'épaisseur du matériau, qui pour une surface enveloppée est le rayon du matériau. |
| Material | Select the type of material being used. Materials are defined in the material library. |
| Save | Save the current plate parameters as a template. The template can be loaded when defining another plate from the template box. |
| Delete | Delete the currently selected template. |
| Fit Design | Automatically adjust the height and width of the plate to fit the current design. |
| Fit Selection | Automatically adjust the height and width of the plate to fit the currently selected contours. |
Create Plate from Contour
Define a plate with any shape. Select any closed contour and activate the Create Plate from Contour command.
This tool is useful when used with the remnant contour created by the nesting tool, automatically defining the next plate as the remnant sheet from the last cut.
Plate Panels
Define an area within a panel to generate output for toolpaths. This tool is most useful for breaking up large designs that can be cut in smaller pieces.
-
Define a basic plate, it should be the size of the design to cut.
-
Activate the plate panels command, a wide yellow border will appear within the plate boundary.
-
Click outside the plate border and drag to the location within the panel to create the plate. Hit Enter to apply.
Use the F2 button to open a precision dialogue window to precisely place the panel border. Click OK to apply. -
The shaded area is the active area to generate toolpaths, any toolpaths that cross the boundary will be cut off when output.
-
Pour changer de panneau actif, activez la commande plate panels et cliquez sur un autre panneau. Appuyez sur Entrée ou ouvrez le menu F2 et cliquez sur OK pour appliquer la modification.
Modèles de plaques
Les modèles peuvent être utilisés pour enregistrer les paramètres de la plaque qui peuvent être utilisés pour plusieurs dessins.
Créer un modèle
-
Entrer les paramètres dans la boîte de dialogue Définition de la plaque
-
Saisissez un nom de modèle dans la case Modèle
-
Cliquez sur Enregistrer pour ajouter le modèle à la bibliothèque
Utilisation d'un modèle
-
Ouvrez la boîte de dialogue Définition de la plaque
-
Cliquez sur le menu déroulant Modèle
-
Sélectionnez le modèle dans la liste pour charger les paramètres enregistrés.
