Chanfrein standard

Le chanfrein standard crée un périmètre de forme autour d'un relief existant à l'aide d'un profil. Cette méthode s'apparente à l'utilisation d'une défonceuse et d'un outil de mise en forme pour contourner un bloc de matériau. Voici un exemple de profil utilisé pour créer un bord chanfreiné.

L'outil Chanfrein standard modifie le relief existant en créant d'abord un relief de la hauteur du profil sélectionné, puis en enlevant le matériau autour du périmètre du relief pour qu'il corresponde au profil sélectionné. Vous trouverez ci-dessous un exemple de relief créé à l'aide d'un chanfrein standard sur un relief plat de hauteur nulle, en utilisant l'exemple de profil ci-dessus.

Le graphique ci-dessous illustre la façon dont l'outil de chanfrein standard crée le relief final.

	La hauteur du profil est ajoutée au relief.
	Le profil est passé autour d'un côté du relief.
	Forme en relief après la première passe.
	Le profil est passé de l'autre côté. Si la largeur du relief est inférieure à deux fois la largeur du profil, le relief sera tronqué à l'endroit où les profils se chevauchent.
	Forme finale du relief.

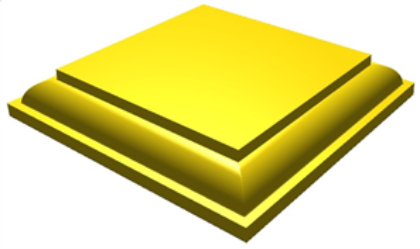

Vous trouverez ci-dessous le relief résultant dans EnRoute.

Standard Chamfer Dialogue

Lorsque la commande "Chanfrein standard" est activée, la boîte de dialogue de l'outil apparaît. Un ensemble de paramètres standard est disponible pour contrôler la forme du relief.

Paramètres communs des outils

Coupe d'onglet et ligne médiane

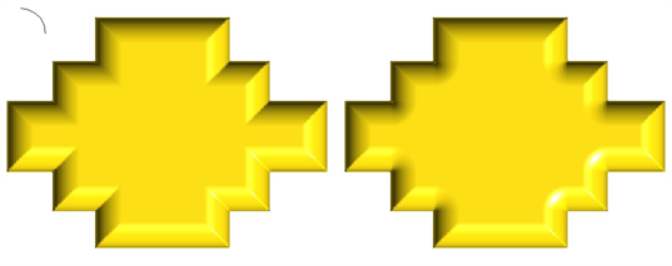

Définir comment le chanfrein est appliqué dans les coins. L'onglet ou la ligne centrale peuvent être appliqués en même temps à un relief, ou ils peuvent être désactivés. Les effets de chaque option sont mieux expliqués à l'aide d'exemples. L'image ci-dessous illustre l'effet de l'option Mitre dans les angles.

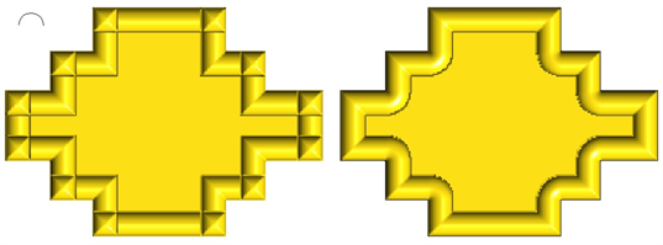

Si le profil souhaité ne suit pas la convention standard qui consiste à placer le côté haut à gauche, l'option Ligne centrale empêchera l'outil Chanfrein standard de couper le profil. Lorsque le profil est passé autour du périmètre, il se chevauche en plusieurs points et tronque le relief. Si ce n'est pas l'effet désiré, l'option Ligne centrale empêche l'outil Chanfrein standard de tronquer dans les coins du relief. L'image ci-dessous illustre l'effet de l'option Ligne centrale.
