Rotation, cisaillement et mise en miroir d'objets

La rotation, le cisaillement et la mise en miroir sont quelques-unes des commandes les plus fondamentales pour la manipulation des objets. Ces options sont presque toujours disponibles lorsque vous contrôlez des objets dans le deuxième onglet de DesignCentral.

Le cisaillement consiste à déplacer un seul côté de l'image en laissant l'autre côté immobile, ce qui produit un effet d'étirement ou d'inclinaison de l'image.

Vous pouvez accéder rapidement à ces outils en double-cliquant sur l'objet souhaité.

Rotation, cisaillement et miroir à l'aide de DesignCentral

• Sélectionnez les objets.
• Sélectionnez le deuxième onglet dans DesignCentral.
• Sinon, dans le menu Arrangement, sélectionnez Rotation
  • (ou appuyez sur Ctrl+R sur le clavier).
• Dans DesignCentral, ajustez les paramètres suivants :

	Modifie l'angle de rotation des objets sélectionnés.
	Modifie l'angle de cisaillement des objets sélectionnés.
	Fait pivoter les objets sélectionnés de 90 degrés dans le sens inverse des aiguilles d'une montre et dans le sens des aiguilles d'une montre.
	Fait miroiter les objets sélectionnés horizontalement et verticalement.
Garder l'original	Conserve une copie des objets originaux après la rotation ou la mise en miroir.
	Définit le point de référence fixe à partir duquel les ajustements ci-dessus sont effectués.

• Cliquez sur Appliquer

La rotation peut également être effectuée à l'aide de DesignCentral, mais certaines des options ci-dessus peuvent ne pas être disponibles.

Rotation et cisaillement par déplacement de points de contrôle

• Sélectionnez les objets.
• Cliquez sur l'onglet Rotation dans DesignCentral.

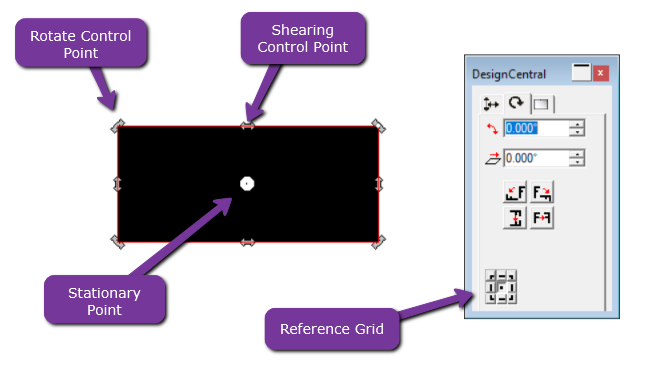

Le point stationnaire se présente sous la forme d'un petit cercle blanc avec un point. Sa position est déterminée par le point sélectionné sur la grille de référence de DesignCentral.

• Pour ajuster la position du point stationnaire, procédez de l'une des manières suivantes :
  • Sélectionnez un point sur la grille de référence de DesignCentral.
  • Maintenez la touche Ctrl enfoncée et faites glisser le point stationnaire vers l'une des neuf positions de la grille de référence.
  • Cliquez sur le point stationnaire et faites-le glisser jusqu'à la position de votre choix

• Positionnez le curseur sur un point de contrôle de rotation ou de cisaillement.

• Cliquez sur le point de contrôle souhaité et faites-le glisser.

  • Maintenez la touche Ctrl enfoncée et faites glisser pour créer une copie des objets originaux.

  • Maintenez la touche Majuscule enfoncée et faites glisser pour limiter l'angle de rotation ou de cisaillement à l'incrément défini dans les préférences (par défaut = 45 degrés).

• Les touches Ctrl et Shift peuvent être utilisées conjointement pour copier et contraindre.

Exemples de points fixes :

	Centre
	En bas à gauche
	Cliquer et faire glisser (position personnalisée)

Création d'objets en miroir

Vous pouvez utiliser la fonction Retourner, comme indiqué ci-dessus, pour créer rapidement une image miroir d'un objet. Toutefois, si vous souhaitez disposer d'un outil plus contrôlé pour créer un miroir, utilisez l'outil Miroir du menu Arrangement. Cet outil peut refléter un objet dans n'importe quelle direction tout en permettant de conserver l'objet d'origine pour le dupliquer.

• Sélectionnez les objets.

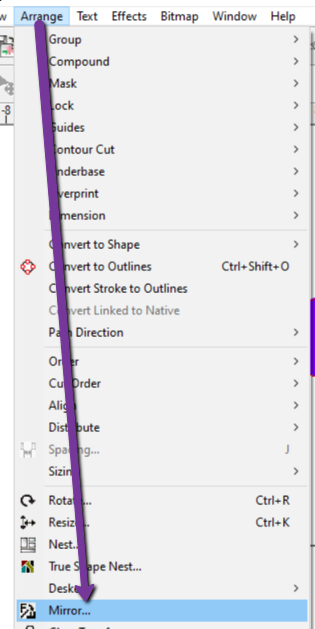

• Dans le menu Arrangement, sélectionnez Miroir.

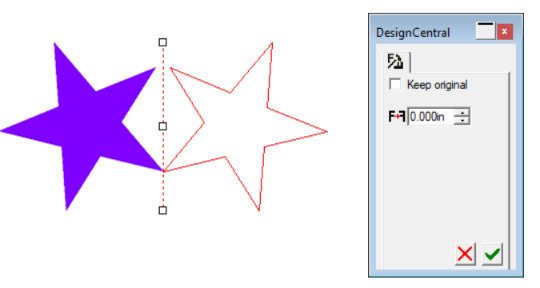

  • Une image miroir s'affiche, ainsi qu'une ligne miroir. Si la ligne miroir n'est pas visible, augmentez la distance dans DesignCentral.


• Ajustez la distance dans DesignCentral. Cette valeur correspond à la distance totale séparant l'image originale et l'image miroir. Pour ajuster la distance, procédez de l'une des manières suivantes :

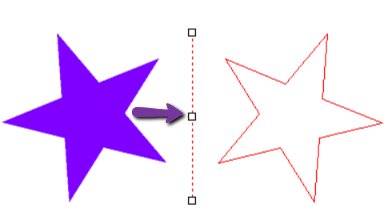

  • Cliquez et faites glisser le point de contrôle situé au milieu de la ligne de miroir pour ajuster la distance.

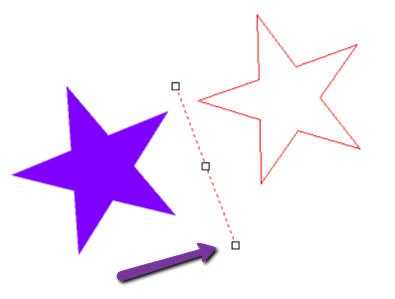

  • Cliquez et faites glisser un point de contrôle situé à l'extrémité de la ligne miroir pour ajuster l'angle.

  • Maintenez la touche Majuscule enfoncée et faites glisser pour contraindre l'angle.
• Cochez la case Conserver l'original pour créer une copie de l'image originale.
• Cliquez sur Appliquer.
