Aggiornamenti funzionali

• Lavoro multi-faccia

Gli utenti possono ora scegliere il tipo di lavoro multi-faccia, oltre al tipo standard e bifacciale.

Questo nuovo tipo di lavoro consente una lavorazione più efficiente su sistemi dotati di utensili aggregati o motori di fresatura laterale.

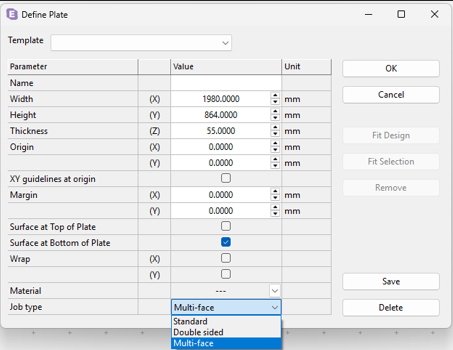

Definizione della piastra con tipo di lavoro aggiunto

Sono state aggiunte ulteriori viste per supportare la progettazione e la creazione di percorsi utensile su ciascun lato del materiale.


Selezione della vista facendo clic con il tasto destro del mouse sulla vista attiva

Il disegno, la modifica e il percorso utensile su ciascun lato del materiale sono ora completamente supportati, insieme alla maggior parte delle altre funzionalità di EnRoute.

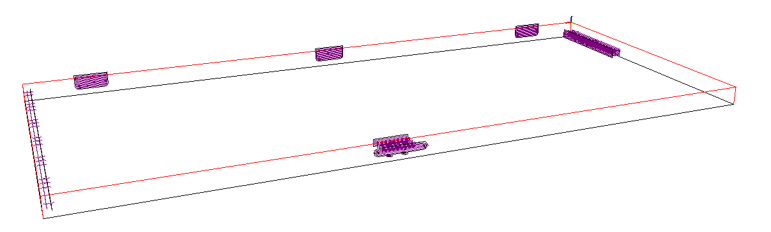

Vista prospettica del lavoro su più facce

Per la progettazione e il posizionamento, gli utenti possono semplicemente selezionare un oggetto e spostarlo o copiarlo su un altro lato. L'oggetto verrà automaticamente riposizionato e riorientato in modo da corrispondere alla faccia selezionata.

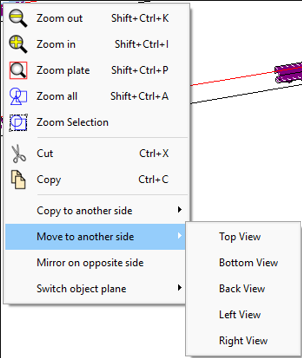

Menu contestuale con Sposta. Copia e cambia piano.

Quando si lavora con geometrie importate, gli oggetti potrebbero già trovarsi nella posizione corretta, ma devono essere assegnati al lato appropriato. In questi casi, gli utenti possono semplicemente cambiare il piano: in questo modo la geometria verrà assegnata senza alterarne la posizione.

La configurazione degli aggregati è semplice:

• Assegnare gli strumenti a uno slot che corrisponda alla configurazione dell'aggregato.

• Se necessario, inserire gli offset.

• Fare clic su Salva per confermare.

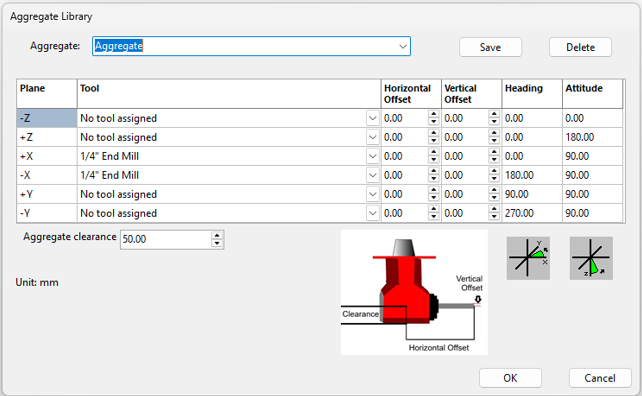

Menu della libreria degli aggregati

Durante l'output di un lavoro preparato, EnRoute ora seleziona automaticamente gli aggregati appropriati, se disponibili.

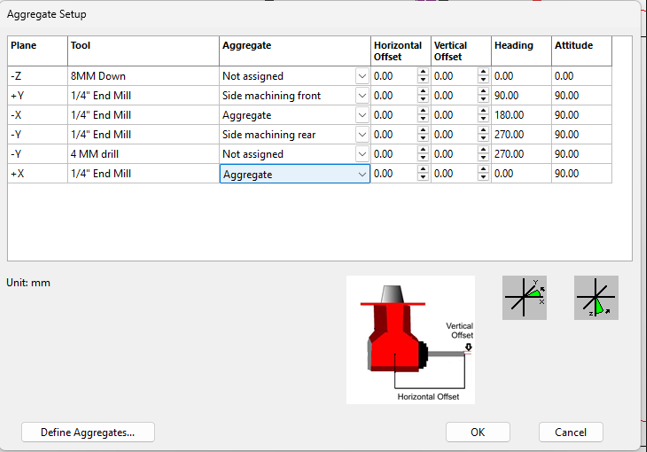

Finestra di configurazione degli aggregati durante la creazione dell'output

Prima di generare l'output, come sempre, assicurarsi che gli utensili si trovino nella posizione corretta nel cambio utensili.

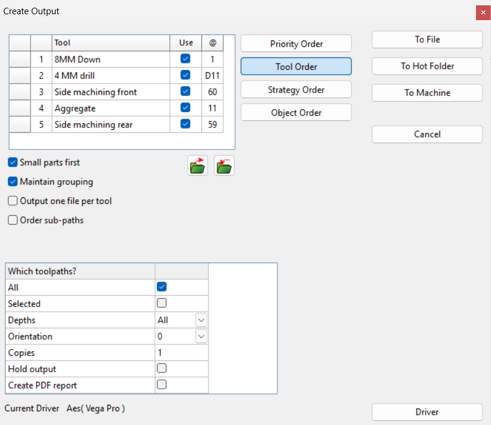

Finestra di output, con ordine degli utensili selezionato e posizioni visualizzate

Tutorial

https://www.youtube.com/watch?v=7RRg0GWNtyw

Bug corretti


• Risolto il problema per cui lo strumento Raggio/Diametro/Dimensione linea non consentiva di tornare indietro.
• Risolto il problema per cui lo strumento Dimensione singola non poteva essere chiuso con il tasto destro del mouse.
• Risolto il problema che causava la cancellazione dei salvataggi esistenti prima della creazione del nuovo salvataggio in EnRoute.
• Risolto il crash durante l'importazione di file DXF di AutoCAD (Build 219).
• Risolto il problema per cui la riesportazione di lavori ATP con etichette causava spostamenti delle coordinate senza modifiche.
• Risolto il problema per cui le modifiche con selezione multipla non venivano applicate quando si faceva doppio clic su un percorso utensile.
• Risolto il problema per cui il doppio clic su un percorso utensile di fresatura filettata non aggiornava le impostazioni.
• Risolto il problema che causava la disattivazione di tutte le opzioni del piano del percorso utensile per i contorni aperti (ora è disponibile l'incisione).
• Risolto il problema che causava risultati errati durante la modifica della spaziatura del testo.
• Risolto il problema che impediva la visualizzazione della barra di avanzamento della simulazione 3D.
• Risolto il problema che impediva il corretto salvataggio delle impostazioni dell'asse orizzontale -Y / +Y nella configurazione della banca di foratura.
• Risolto il problema che causava il ripristino delle dimensioni originali della piastra durante la modifica delle impostazioni della piastra dal contorno.
