Aggiornamenti della funzionalità
-
Rilevamento di geometrie duplicate
Quando nei file sono presenti geometrie che si sovrappongono, di solito file con grafica vettoriale, possono sorgere problemi durante il percorso utensile e l'uscita del codice G. È stata aggiunta una nuova funzione per rilevare le geometrie duplicate che si sovrappongono.

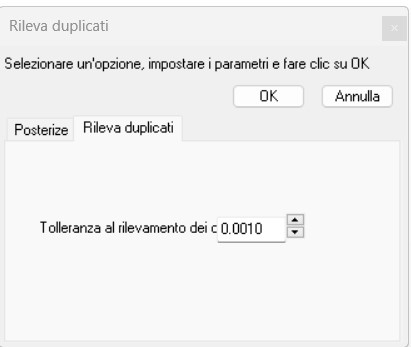

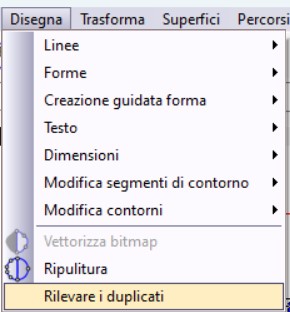

Funzione Rileva i duplicati nel menu Disegna e nella relativa finestra delle impostazioni.
Quando vengono rilevate queste geometrie, gli utenti hanno la possibilità di selezionarle, eliminarle o spostarle in un nuovo layer per un migliore controllo e organizzazione.

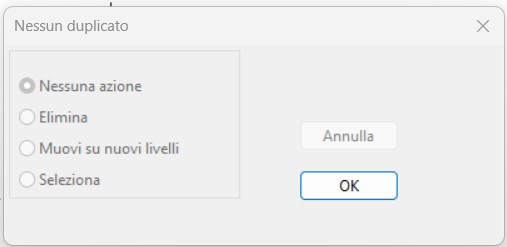

Rilevamento dei duplicati - azioni di follow-up delle selezioni
-
“Zone di non routing” configurabili

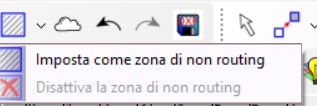

Gli utenti possono ora definire “zone di non passaggio” sul foglio disegnando geometrie e contrassegnandole di conseguenza. Questa funzione impedisce il movimento dell'utensile attraverso queste aree ristrette. Durante la generazione dell'output, EnRoute devia automaticamente qualsiasi movimento che altrimenti passerebbe attraverso queste zone.

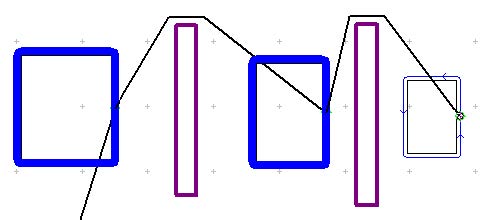

Anteprima dei percorsi utensile con le zone di divieto di movimento impostate e attivate.
-
Miglioramenti al programma di installazione di EnRoute
Il programma di installazione di EnRoute è stato migliorato per preservare le configurazioni degli utenti durante gli aggiornamenti. Se gli utenti sovrascrivono un'installazione esistente, i loro file di impostazione e configurazione rimarranno intatti, garantendo un'esperienza di aggiornamento senza interruzioni.
-
Miglioramento del percorso di offset aperto: Sottrazione del raggio dell'utensile da inizio e fine
Quando si applica il percorso utensile offset aperto, gli utenti possono ora scegliere di sottrarre il raggio dell'utensile all'inizio e alla fine del percorso. Ciò garantisce che la lunghezza di taglio risultante corrisponda esattamente alla lunghezza della geometria visualizzata sullo schermo.

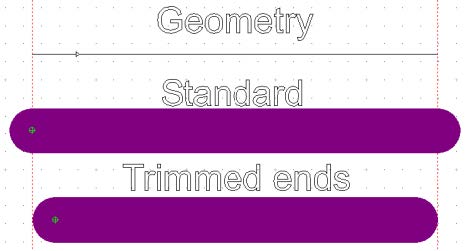

Visualizzazione dello stesso percorso senza e con le estremità rifilate abilitate
-
Tracciato utensile senza sollevamento con inserimento di linee 3D
La funzione di tracciato utensile senza sollevamento è stata migliorata per supportare gli scenari in cui è impostata una voce di linea 3D. Questa funzione funziona senza problemi se l'angolo di entrata è impostato su 0.
Sollevamento standard:
L'utensile si solleva tra ogni passata
Nessun sollevamento con l'opzione Standard:
Il punto di partenza del tuffo si sposta dinamicamente con il percorso dell'utensile tra le passate.
Nessuna alzata con l'opzione Allinea:
Il tuffo manterrà le stesse coordinate XY per ogni passata invertendo il punto di partenza originale senza sollevarsi.
-
Importazione simultanea di più file
Nell'interfaccia utente di importazione è ora possibile selezionare più file. Inoltre, nelle preferenze di EnRoute, gli utenti possono configurare la gestione delle importazioni di più file:
- I file possono essere posizionati automaticamente uno accanto all'altro con uno spazio definito.
- I file possono essere posizionati visivamente usando il tasto sinistro del mouse per un posizionamento preciso.
-
Ordinamento dei sottopercorsi nell'output
Nella finestra di output di G1 è stata aggiunta una nuova opzione per ordinare i percorsi secondari. Ciò consente agli utenti di suddividere i gruppi di percorsi utensile e di organizzarli prima di procedere con il processo di ordinazione, consentendo una gestione più efficiente dell'output.
-
Opzione di back-up
Gli utenti possono ora creare dei backup tramite il menu di aiuto.

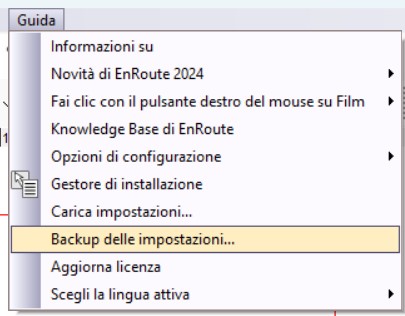

Nuova opzione di backup disponibile nel menu Guida
Per impostazione predefinita, il backup sarà salvato nella cartella ProgramData del driver C.

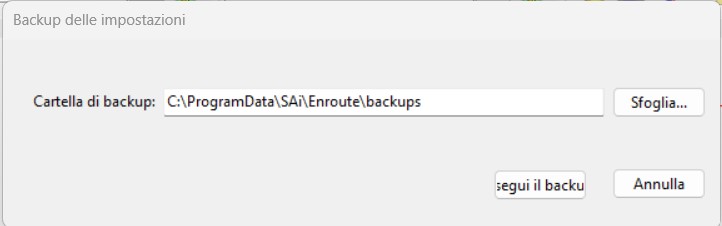

Selezionare la posizione del backup attraverso le impostazioni

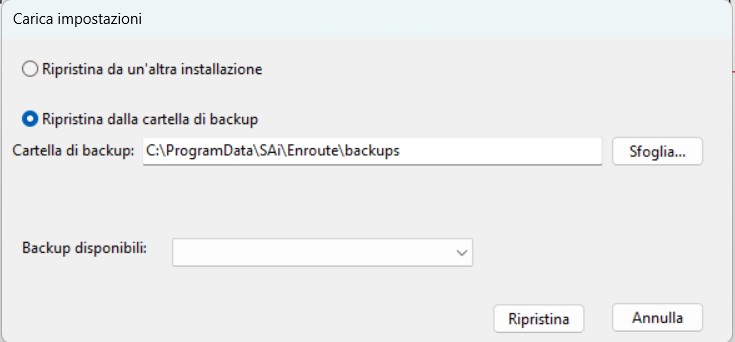

Il caricamento di un backup può essere effettuato tramite l'opzione Carica impostazioni.
È possibile mantenere più backup e utilizzarli per ripristinare il software a uno stato precedente.
-
Vista prospettica: Miglioramento dello zoom
Lo zoom nella vista prospettica funziona ora in base alla posizione del cursore del mouse, allineandosi al comportamento delle altre viste per un'esperienza utente più intuitiva.
Bug risolti
- Lo strumento Trim riconosceva erroneamente i confini e ridisegnava le linee.
- Disegno di una linea con Snap arc to tangent e snap a due archi tangenti: la linea risultante non tocca la geometria.
- Enroute 24 non mantiene l'ordinamento quando si passa da Simula 2D o Simula orto a Ordinamento manuale.
- Quando una passata finale è impostata su 0 senza percorso utensile di sollevamento, provoca il sollevamento in Z sull'ultima passata
- Facendo clic sul pulsante Ordina sottopercorsi si verifica un'anomalia visiva con i numeri.
- ATP: La stampa dei pezzi viene ripetuta per ogni file/piastra generata.
- ATP - Elaborazione su due lati: il lato opposto viene ripetuto innumerevoli volte.
- Riempimento a spirale con centro personalizzato non corretto
- Il riempimento a spirale adattativo non genera percorsi utensile quando l'Ottimizzazione è impostata su Nessuno
- La modifica dell'entrata/uscita non funziona correttamente quando il percorso utensile ha una determinata profondità Z
