(vedi anche: Panoramica sui percorsi)
Utilizzare gli strumenti Allinea orizzontale e Allinea verticale per allineare diversi punti lungo una linea orizzontale, verticale o angolare.

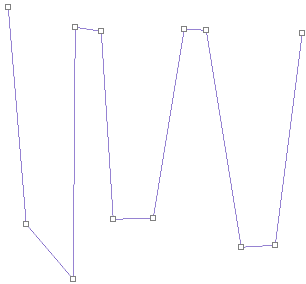

- Selezionare i punti da allineare usando lo strumento Seleziona punto.
- Selezionare lo strumento Allinea orizzontale o Allinea verticale.

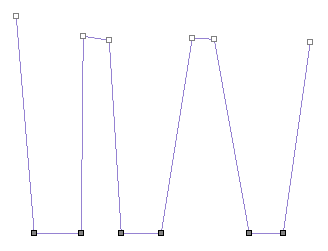

- Allinea orizzontale
:
- Allinea verticale
- Allinea orizzontale
Selezionare lo strumento Allinea punti

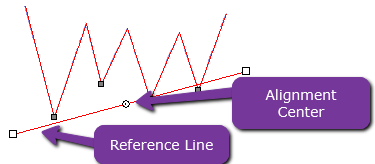

- Clicca e trascina una delle estremità della linea di riferimento per cambiare il suo angolo di allineamento. Clicca e trascina il centro di allineamento per cambiarne la posizione.
- Clicca su Conferma in DesignCentral
Si può anche regolare la linea di riferimento dell'allineamento usando i campi numerici nella scheda Punti di allineamento di DesignCentral
| Sposta direzione | Quando è selezionato Più vicino, i punti si spostano verso la linea di riferimento dell'allineamento usando il percorso più breve. |
| Quando è selezionato Orizzontale, i punti si spostano orizzontalmente verso la linea di riferimento. | |
| Quando è selezionato Verticale, i punti si spostano verticalmente alla linea. | |
| Posizione centro di allineamento | Specifica le coordinate X,Y del centro di allineamento sulla linea di riferimento dell'allineamento. |
| Angolo di allineamento | Specifica l'angolo della linea di riferimento di allineamento. |
| Sposta l'intero percorso | Questa opzione è disponibile solo quando ognuno dei punti selezionati si trova in un percorso diverso. Quando è abilitata, l'intero percorso si sposta sulla linea di riferimento. |
Fare clic su Applica o fare doppio clic su un punto qualsiasi all'interno dell'area del disegno.
