Matrice dei dati

(vedi anche: Panoramica sul testo)

I codici a matrice di dati possono essere testo o dati numerici. L'applicazione più usata è per marcare piccoli oggetti, come i componenti elettronici. Sono anche usati nell'industria alimentare.

Per convertire il testo in Data Matrix:

  • Selezionate il testo usando lo strumento Seleziona o uno strumento Testo.

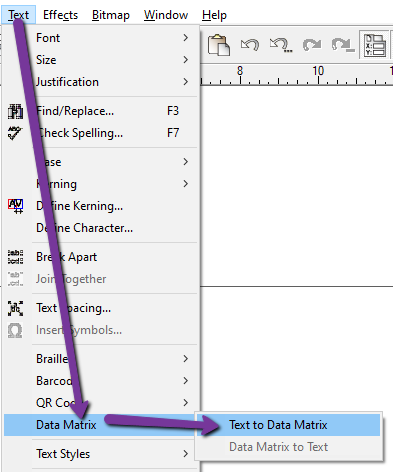

  • Dal menu Testo, puntate su Data Matrix e selezionate Testo a matrice di datimceclip0.png

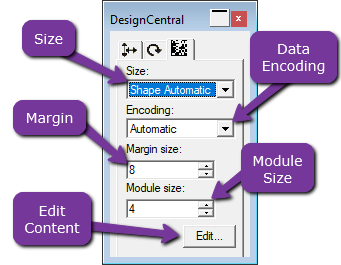

È possibile regolare i seguenti parametri in DesignCentral. Se non sei sicuro di quali siano queste caratteristiche, è meglio lasciarle alle impostazioni predefinite.


Dimensione Cambia la dimensione della matrice tramite il numero di pixel. Se è selezionato Shape Automatic, può generare il giusto tipo di forma e dimensione se i dati corrispondono a qualche tipo di standard.
Codifica dati Determina il tipo di dati nella matrice.
Margine Aumenta lo spazio bianco intorno alla matrice.
Dimensione del modulo Scala la dimensione complessiva ad uno standard industriale senza cambiare il layout dei pixel.
Modifica... Modifica il testo della matrice
