Strumento di dimensione automatica

(vedi anche: Misure, dimensioni ed etichette)

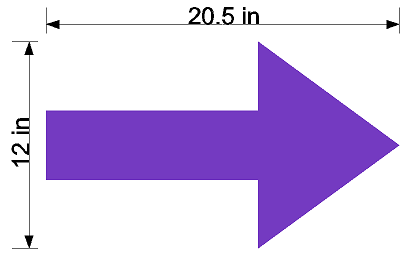

Lo strumento Quota automatica permette di creare automaticamente linee di quota orizzontali e verticali intorno agli oggetti. Queste linee di dimensione non sono collegate all'oggetto e non saranno aggiornate automaticamente se l'oggetto cambia dimensione.

Si noti che il colore di queste quote ed etichette sarà il colore selezionato nell'editor Riempimento/Tratto prima di utilizzare lo strumento. Scegliere un colore diverso in anticipo nell'editor di riempimento/traccia o cliccare su un colore nella tabella dei campioni prima di procedere.

  • Selezionare gli oggetti.
  • Dalla barra degli strumenti di misura selezionare lo strumento Quota automatica.
    • La scheda Quota automatica appare in DesignCentral.
  • Regolare i seguenti parametri:
DesignMeasureAutodimensionTopLeft.png Posiziona le quote in alto e a sinistra dell'oggetto.
DesignMeasureAutodimensionTopRight.png Posiziona le quote in alto e sul lato destro dell'oggetto.
DesignMeasureAutodimensionBottomLeft.png Posiziona le quote in basso e sul lato sinistro dell'oggetto.
DesignMeasureAutodimensionBottomRight.png Posiziona le quote in basso e sul lato destro dell'oggetto.
Includi tratti Se selezionata, include il tratto di un oggetto nelle quote.
