Le linee guida sono aiuti al disegno visualizzati come linee tratteggiate nell'area di lavoro. Le linee guida consentono di posizionare con precisione i punti all'interno del disegno. Quando si abilita l'opzione di Aggancio alla linea guida, i contorni spostati in prossimità di una linea guida verranno automaticamente posizionati lungo la linea guida o all'intersezione di due linee guida.
Creare una linea guida
Il modo più semplice per creare una linea guida è fare clic sul righello orizzontale o verticale e trascinare una linea guida nell'area di lavoro. È possibile creare una nuova linea guida anche utilizzando la finestra di dialogo Modifica linea guida.
Modifica delle linee guida Dialogo

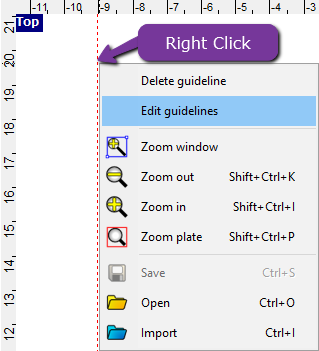

Aprire la finestra di dialogo della linea guida aprendo Visualizza > Modifica linea guida, oppure facendo clic con il pulsante destro del mouse su una linea guida esistente e selezionando Modifica linea guida.
La finestra di dialogo delle linee guida fornisce i parametri per definire le coordinate X, Y e Z e l'angolo di una linea guida. Quando nell'area di lavoro sono attive più linee guida, il pulsante Avanti consente di spostarsi tra le linee guida. La linea guida attiva passa da rossa a blu e i parametri vengono visualizzati nella finestra di dialogo.
| Nuovo | Crea una nuova linea guida nella posizione specificata |
| Cancellare | Cancellare la linea guida selezionata |
| Muoversi | Sposta la linea guida alle coordinate specificate |
| Ruotare | Ruota la linea guida dell'angolo specificato |
| Guide di blocco | Impedire lo spostamento di tutte le linee guida |
| Guide per nascondere | Nascondi tutte le linee guida |
