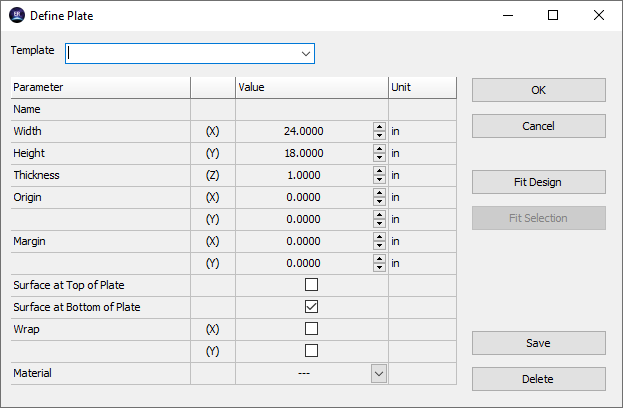

Quando si apre un nuovo documento, la finestra di dialogo Definisci lamiera viene visualizzata automaticamente. La si può trovare anche in Lavorazioni > Definisci lamiera o nella barra degli strumenti File. Le altre opzioni di definizione della lastra si trovano in questi stessi menu.
Specificare le dimensioni del materiale di lavoro e il tipo di materiale.
Parametri
| Larghezza | Dimensione della piastra lungo l'asse X |
| Altezza | Dimensione della piastra lungo l'asse Y |
| Spessore | Dimensione della piastra lungo l'asse Z |
| Origine X/Y | La posizione dell'angolo inferiore sinistro della lastra |
| Margine X/Y | Se inserito, verrà generato un secondo rettangolo tratteggiato all'interno della lastra con i margini specificati. In genere si usa per mascherare le posizioni dei morsetti. |
| Opzione superficie | Scegliere se impostare la superficie della lastra nella parte superiore del materiale o nella parte inferiore del materiale (parte superiore del tavolo). |
| Piastra di avvolgimento | EnRoute supporta l'uscita per macchine CNC ad accesso rotativo. Abilitando l'opzione Avvolgi piastra, la dimensione della piastra viene impostata automaticamente nella direzione X o Y in modo da essere compatibile con il disegno da avvolgere. La dimensione della lastra avvolta è la circonferenza della superficie avvolta, che corrisponde allo spessore del materiale, che per una superficie avvolta è il raggio del materiale. |
| Material | Select the type of material being used. Materials are defined in the material library. |
| Save | Save the current plate parameters as a template. The template can be loaded when defining another plate from the template box. |
| Delete | Delete the currently selected template. |
| Fit Design | Automatically adjust the height and width of the plate to fit the current design. |
| Fit Selection | Automatically adjust the height and width of the plate to fit the currently selected contours. |
Create Plate from Contour
Define a plate with any shape. Select any closed contour and activate the Create Plate from Contour command.
This tool is useful when used with the remnant contour created by the nesting tool, automatically defining the next plate as the remnant sheet from the last cut.
Plate Panels
Define an area within a panel to generate output for toolpaths. This tool is most useful for breaking up large designs that can be cut in smaller pieces.
-
Define a basic plate, it should be the size of the design to cut.
-
Activate the plate panels command, a wide yellow border will appear within the plate boundary.
-
Click outside the plate border and drag to the location within the panel to create the plate. Hit Enter to apply.
Use the F2 button to open a precision dialogue window to precisely place the panel border. Click OK to apply. -
The shaded area is the active area to generate toolpaths, any toolpaths that cross the boundary will be cut off when output.
-
Per cambiare i pannelli attivi, attivate il comando di piastra pannelli e fate clic su un altro pannello. Premere Invio o aprire il menu F2 e fare clic su OK per applicare la modifica.
Modelli di piastre
I modelli possono essere utilizzati per salvare le impostazioni delle lastre che possono essere utilizzate per più progetti.
Crea modello
-
Inserire i parametri nella finestra di dialogo Definizione lastra
-
Inserite un nome di modello nella casella Modello
-
Fare clic su Salva per aggiungere il modello alla libreria
Utilizzo di un modello
-
Aprire la finestra di dialogo Definizione lastra
-
Fare clic sulla casella a discesa Modello
-
Selezionare il modello dall'elenco per caricare i parametri salvati.
