Aggiornamenti delle funzionalità

EnRoute Hub:

Questa versione introduce l'EnRoute Hub, un pannello centralizzato per la gestione dei percorsi utensile e degli oggetti di progettazione all'interno di EnRoute. Consolida le informazioni chiave del flusso di lavoro in un'unica interfaccia, migliorando la visibilità e l'accessibilità in tutto il progetto.

L'Hub può essere attivato o disattivato tramite il menu Visualizza.

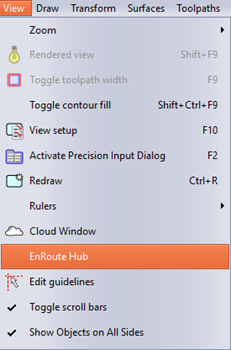

Attivazione dell'hub EnRoute dal menu Visualizza


Pagina Percorso utensile

La pagina Percorso utensile offre una panoramica mirata e un'interfaccia di modifica rapida per i dati relativi al percorso utensile.

Gli utenti possono selezionare un tipo di percorso utensile, scegliere una strategia esistente o creare un percorso utensile da zero.

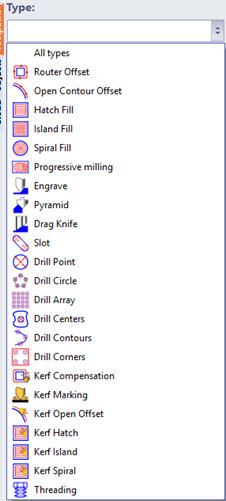

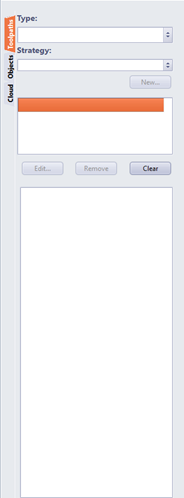

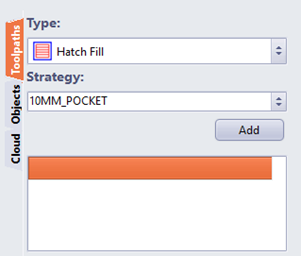

Pagina Percorsi utensile                 Selezione del tipo Tipo                     Selezione della strategia

Quando viene selezionato un oggetto con percorso utensile, i suoi parametri principali vengono visualizzati all'interno del pannello. Gli utenti possono regolare rapidamente le impostazioni chiave come le profondità e altri parametri specifici del percorso utensile e hanno anche un accesso rapido ai parametri di taglio per ciascun utensile.

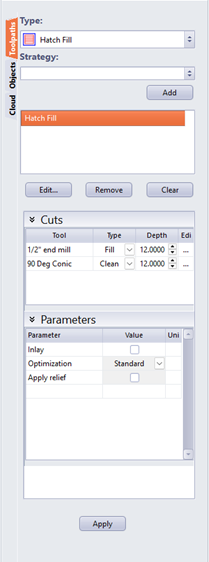

Parametri del percorso utensile selezionato mostrati nella pagina dei percorsi utensile


Pagina Oggetti

La pagina Oggetti fornisce una vista strutturata di tutti gli elementi di progettazione all'interno del file. Visualizza tutti gli oggetti del file, inclusi livelli, fogli, percorsi utensile e gruppi

Riflette le selezioni correnti effettuate nell'area di disegno e può anche essere utilizzata per creare nuove selezioni

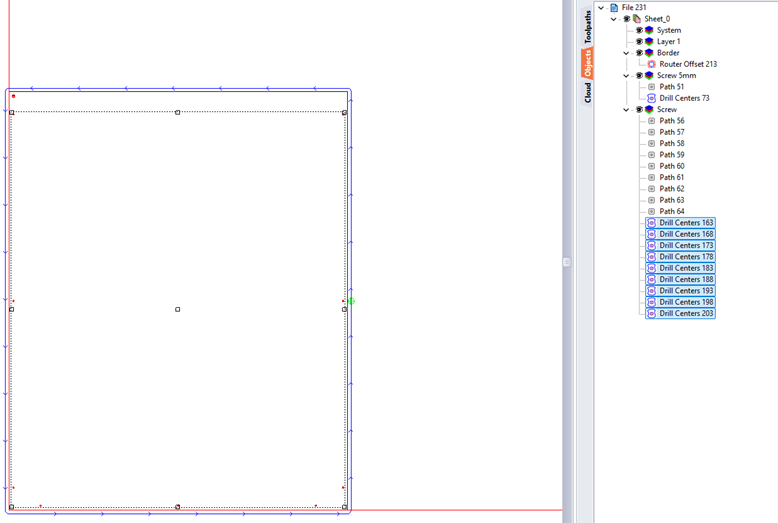

Selezione riflessa nella pagina Oggetti

Include un menu contestuale per creare, modificare ed eliminare percorsi utensile direttamente dalla vista elenco

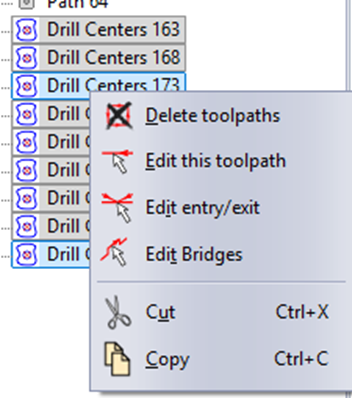

Menu contestuale nella pagina Oggetti

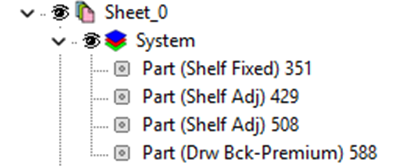

Il livello di sistema visualizza i gruppi quando presenti nel file. Quando si utilizza il modulo Percorso utensile automatico, gli elementi raggruppati erediteranno il nome del pezzo come etichetta del gruppo.

Livello di sistema della pagina Oggetti

Gli elementi possono essere trascinati e rilasciati tra livelli e fogli per una rapida organizzazione


Pagina Cloud

Alla pagina Cloud è stata assegnata una scheda all'interno di EnRoute Hub.

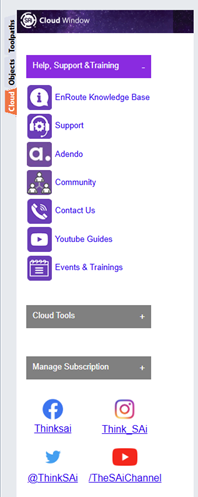

Pagina Cloud all'interno dell'Hub

Miglioramenti all'ordinamento manuale:

L'ordinamento manuale è stato esteso per supportare un controllo più granulare per ogni livello.

• Gli utenti possono ora definire un ordine manuale separato per ogni livello, anziché affidarsi a un unico sistema di ordinamento globale.
• Per controllare completamente la sequenza di output, la priorità di ordinamento deve essere impostata come segue:
  1. Dare priorità ai livelli
  2. Poi agli oggetti

Es.

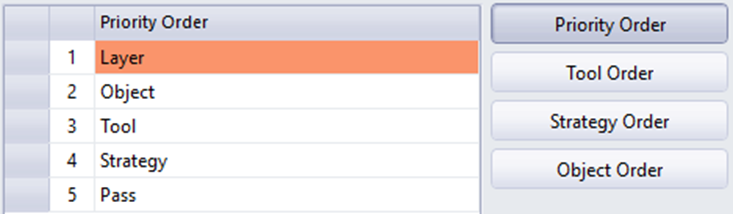

Esempio di definizione delle priorità per l'ordinamento manuale per strato


Bug corretti

• Corretto il problema degli offset automatici di foratura che presupponevano erroneamente una specifica disposizione delle file di fori
• Corretto il problema dell'incisione 3D in rilievo che non si applicava correttamente al rilievo
• Corretto il problema dello schermo nero che appariva dopo l'apertura della vista Quad dopo la creazione del rilievo
• Corretto il problema degli elementi di entrata/uscita e ponte che non apparivano nelle viste prospettiche e laterali
• Risolti problemi di ridisegno delle linee guida
• Risolto il problema del testo dello strumento di misurazione che appariva troppo piccolo
• Risolto il problema degli strumenti Superficie e Smussatura che non evidenziavano i contorni selezionati
• Risolto il problema di Modifica Rilievo che non aggiornava l'area di effetto e l'anteprima
• Risolto il problema della creazione della mesh poligonale che non veniva visualizzata correttamente
