Indice
Versione di rilascio: Build 2500024

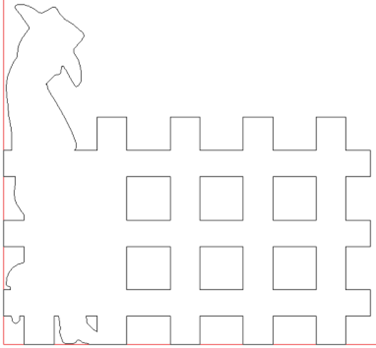

Rilevamento di geometrie duplicate
Quando nei file sono presenti geometrie che si sovrappongono, di solito file con grafica vettoriale, possono sorgere problemi durante il percorso utensile e l'uscita del codice G. È stata aggiunta una nuova funzione per rilevare le geometrie duplicate che si sovrappongono.

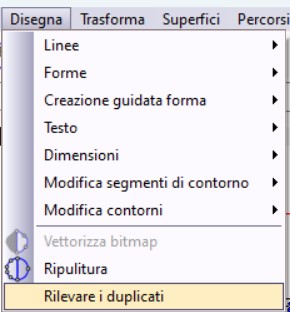

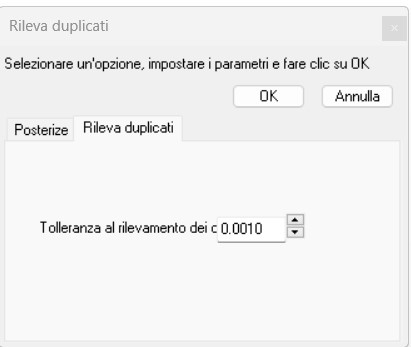

Funzione Rileva i duplicati nel menu Disegna e nella relativa finestra delle impostazioni.
Quando vengono rilevate queste geometrie, gli utenti hanno la possibilità di selezionarle, eliminarle o spostarle in un nuovo layer per un migliore controllo e organizzazione.

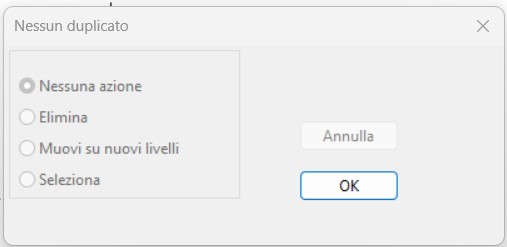

Rilevamento dei duplicati - azioni di follow-up delle selezioni

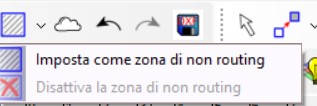

“Zone di non routing” configurabili
Gli utenti possono ora definire “zone di non passaggio” sul foglio disegnando geometrie e contrassegnandole di conseguenza. Questa funzione impedisce il movimento dell'utensile attraverso queste aree ristrette. Durante la generazione dell'output, EnRoute devia automaticamente qualsiasi movimento che altrimenti passerebbe attraverso queste zone.
Anteprima dei percorsi utensile con le zone di divieto di movimento impostate e attivate.
Miglioramenti al programma di installazione di EnRoute
Il programma di installazione di EnRoute è stato migliorato per preservare le configurazioni degli utenti durante gli aggiornamenti. Se gli utenti sovrascrivono un'installazione esistente, i loro file di impostazione e configurazione rimarranno intatti, garantendo un'esperienza di aggiornamento senza interruzioni.
Miglioramento del percorso di offset aperto: Sottrazione del raggio dell'utensile da inizio e fine
Quando si applica il percorso utensile offset aperto, gli utenti possono ora scegliere di sottrarre il raggio dell'utensile all'inizio e alla fine del percorso. Ciò garantisce che la lunghezza di taglio risultante corrisponda esattamente alla lunghezza della geometria visualizzata sullo schermo.

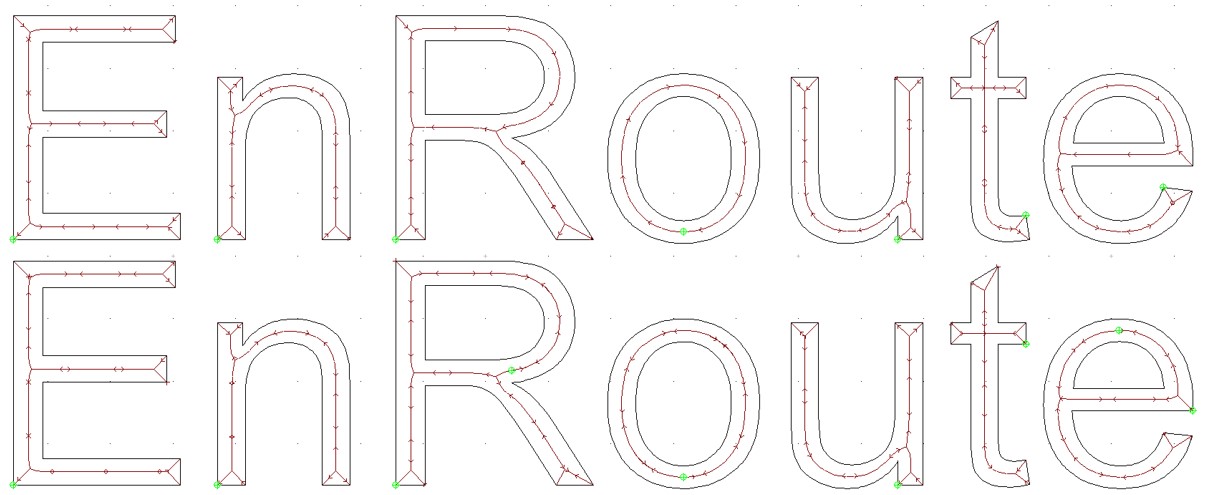

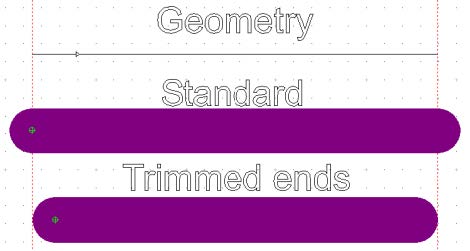

Visualizzazione dello stesso percorso senza e con le estremità rifilate abilitate

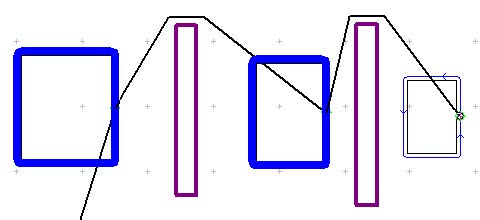

Tracciato utensile senza sollevamento con inserimento di linee 3D
La funzione di tracciato utensile senza sollevamento è stata migliorata per supportare gli scenari in cui è impostata una voce di linea 3D. Questa funzione funziona senza problemi se l'angolo di entrata è impostato su 0.
Sollevamento standard:
L'utensile si solleva tra ogni passata
Nessun sollevamento con l'opzione Standard:
Il punto di partenza del tuffo si sposta dinamicamente con il percorso dell'utensile tra le passate.
Nessuna alzata con l'opzione Allinea:
Il tuffo manterrà le stesse coordinate XY per ogni passata invertendo il punto di partenza originale senza sollevarsi.
Importazione simultanea di più file
Nell'interfaccia utente di importazione è ora possibile selezionare più file. Inoltre, nelle preferenze di EnRoute, gli utenti possono configurare la gestione delle importazioni di più file:
- I file possono essere posizionati automaticamente uno accanto all'altro con uno spazio definito.
- I file possono essere posizionati visivamente usando il tasto sinistro del mouse per un posizionamento preciso.

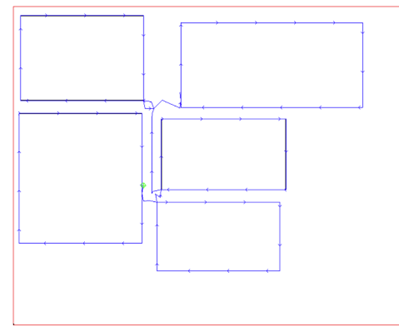

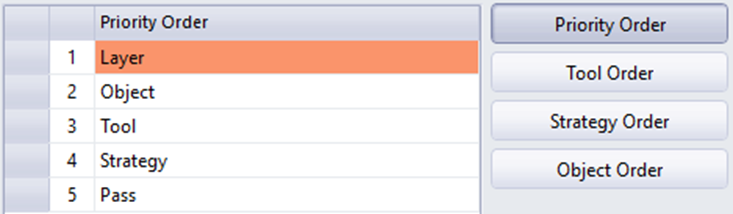

Ordinamento dei sottopercorsi nell'output

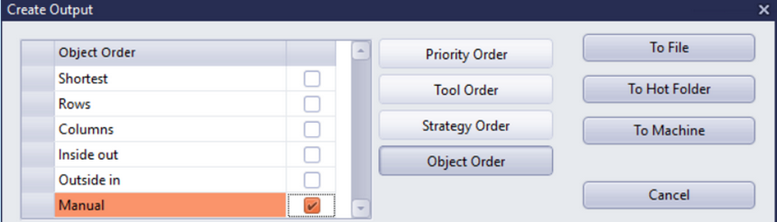

Nella finestra di output di G1 è stata aggiunta una nuova opzione per ordinare i percorsi secondari. Ciò consente agli utenti di suddividere i gruppi di percorsi utensile e di organizzarli prima di procedere con il processo di ordinazione, consentendo una gestione più efficiente dell'output.
Opzione di back-up
Gli utenti possono ora creare dei backup tramite il menu di aiuto.

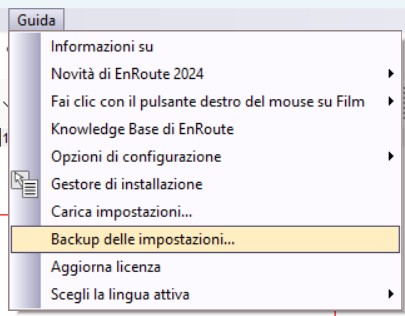

Nuova opzione di backup disponibile nel menu Guida
Per impostazione predefinita, il backup sarà salvato nella cartella ProgramData del driver C.
Selezionare la posizione del backup attraverso le impostazioni

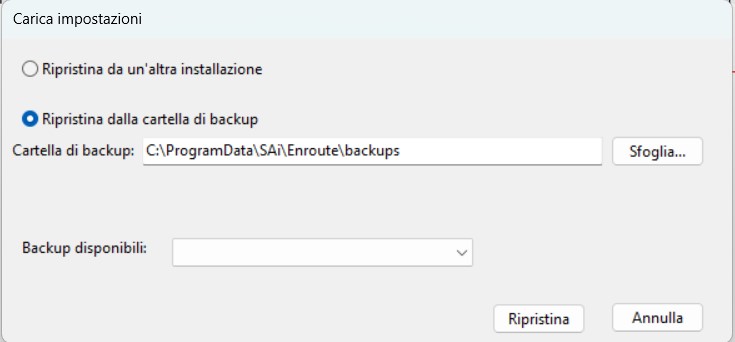

Il caricamento di un backup può essere effettuato tramite l'opzione Carica impostazioni.
È possibile mantenere più backup e utilizzarli per ripristinare il software a uno stato precedente.
Versione di rilascio: Build 2500101
Fresatura progressiva
La nuova opzione di percorso utensile, Fresatura progressiva, si concentra sul mantenimento di un carico utensile costante durante tutto il processo di lavorazione. Ciò è possibile grazie al percorso utensile che torna su se stesso e procede con un movimento ellittico.

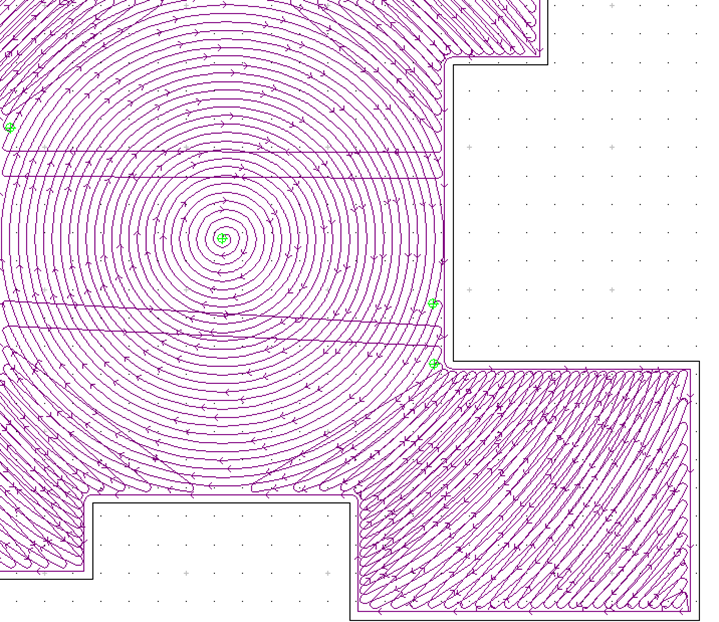

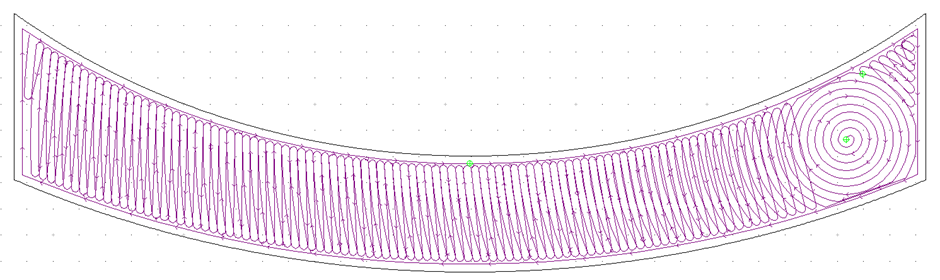

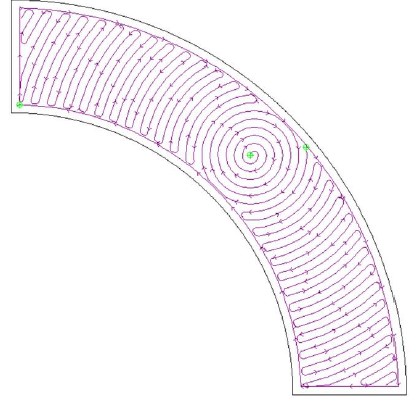

Anteprima del percorso utensile di fresatura progressiva
Gli utenti possono scegliere uno o più punti di partenza, a seconda delle dimensioni e della forma della geometria. L'applicazione di un approccio piuttosto che dell'altro può migliorare l'efficienza.

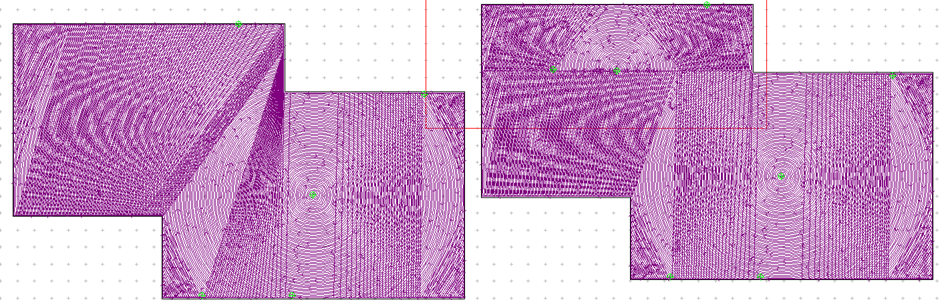

Opzione con punto di partenza singolo a sinistra, rispetto a quello multiplo a destra

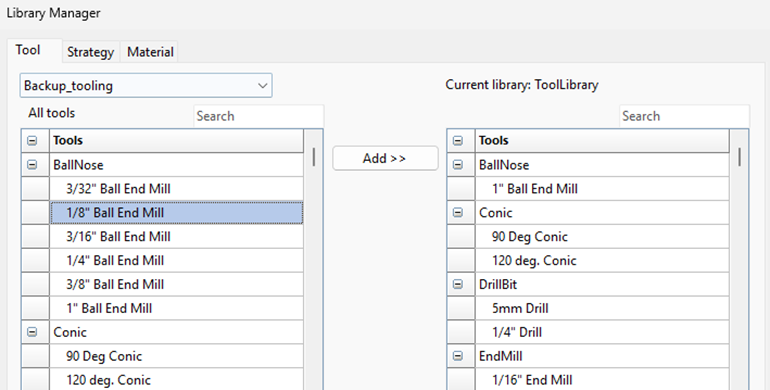

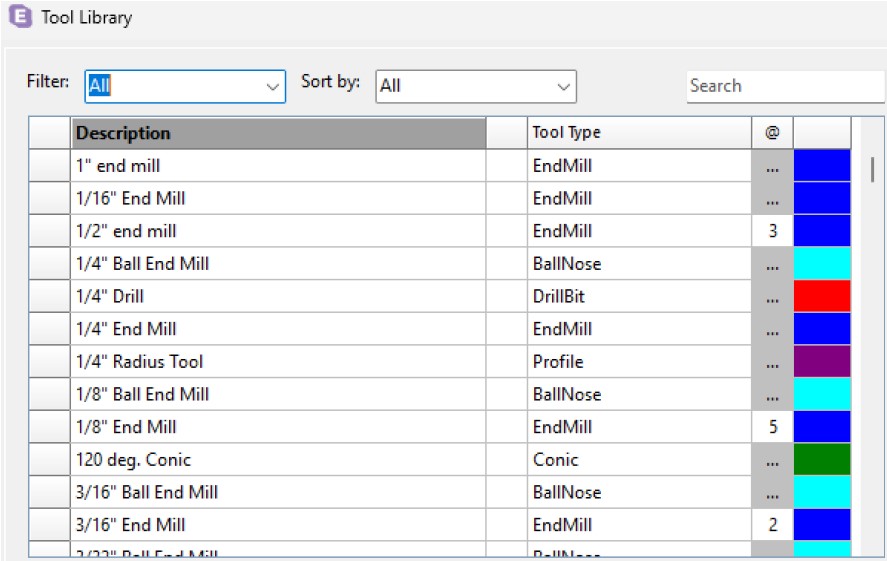

Casella di ricerca utensili per il gestore della libreria
È stata aggiunta una casella di ricerca a ciascuna colonna degli utensili, nel gestore della libreria, per rendere la gestione degli utensili più semplice ed efficiente. Anteprima del gestore della libreria con caselle di ricerca sopra ciascuna casella di riepilogo

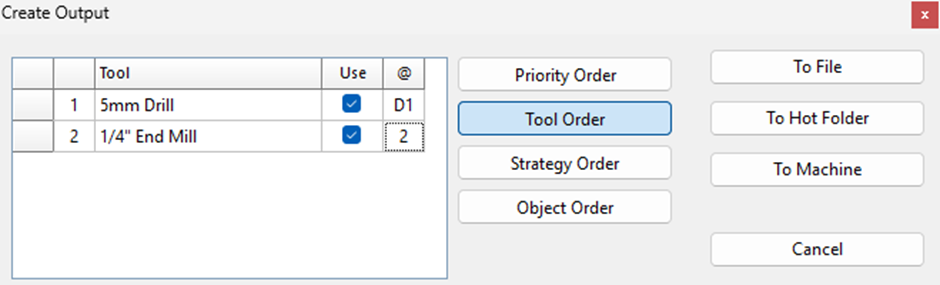

La sezione relativa all'ordine degli utensili della finestra di output ora mostra anche le posizioni delle punte
La sezione Ordine utensili della finestra di output ora mostra anche le posizioni delle punte quando è abilitato un banco di punte per il post-processore.
Anteprima della posizione della punta nella scheda Ordine utensili (output G1)
In linea con il comportamento del cambio utensili, facendo clic sulla casella della posizione della punta si apre il menu Banca punte.
Versione di rilascio: Build 2500136
Nuovo tipo di strumento Smussatura
È stato aggiunto un nuovo tipo di strumento Smussatura ai seguenti algoritmi di percorso utensile:
- Sagomatura (Isola, Tratteggio, ...)
- Filettatura
- Offset di routing

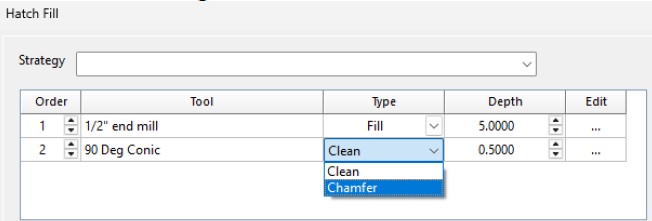

Selezione del tipo di smussatura nelle impostazioni del percorso utensile di riempimento con tratteggio
Utilizzando utensili conici, gli utenti possono ora rimuovere facilmente gli spigoli vivi o aggiungere uno smusso più ampio selezionando questo nuovo tipo di utensile.
Dettagli chiave:
- È necessario impostare profondità minime per ottenere larghezze di smusso specifiche.
- La profondità può essere aumentata oltre il minimo per evitare di tagliare con la punta dell'utensile e invece impegnare il bordo del materiale con il lato della punta.
Impostazione della larghezza dello smusso nei parametri di taglio del tratteggio
È inoltre possibile selezionare utensili a punta sferica per rimuovere le sbavature e ottenere risultati più lisci, evitando la necessità di ulteriori lavorazioni.
Velocità di avanzamento del passaggio finale per il taglio dei ponti
La velocità di avanzamento del passaggio finale ora si applica anche all'opzione di taglio automatico dei ponti.
- Questa velocità di avanzamento determina la velocità con cui i ponti vengono fresati alla fine del lavoro.
- Se non viene specificata alcuna velocità di avanzamento finale, il sistema ripristinerà la velocità di avanzamento predefinita.
Clicca e trascina per importare i file
Gli utenti possono ora importare file (leggibili) semplicemente cliccando e trascinandoli nell'interfaccia.
Cambiatore utensili accessibile dalla libreria utensili
Gli utenti possono ora accedere direttamente al cambiatore utensili dal menu della libreria utensili (F5).
Versione di rilascio: Build 2500162

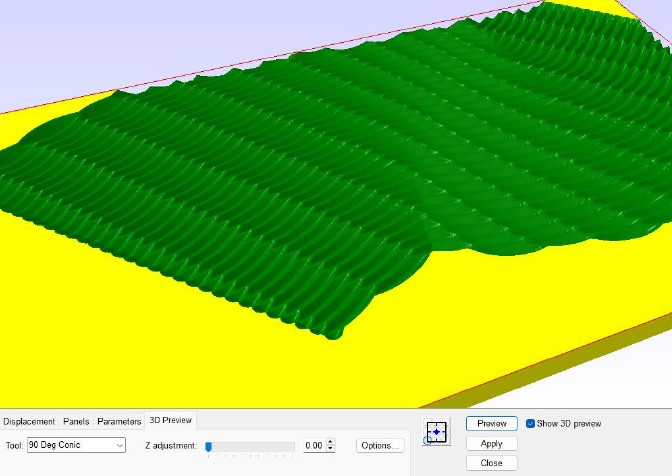

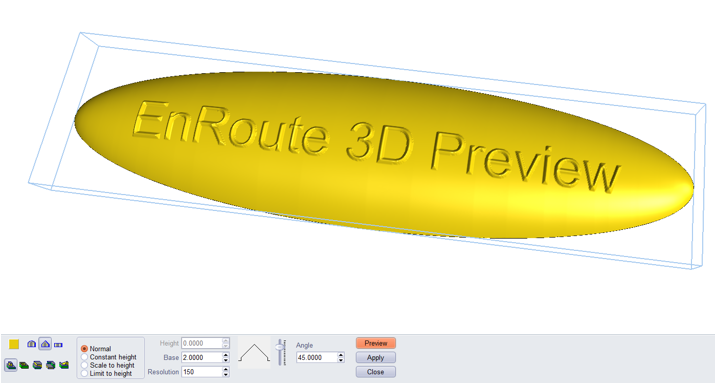

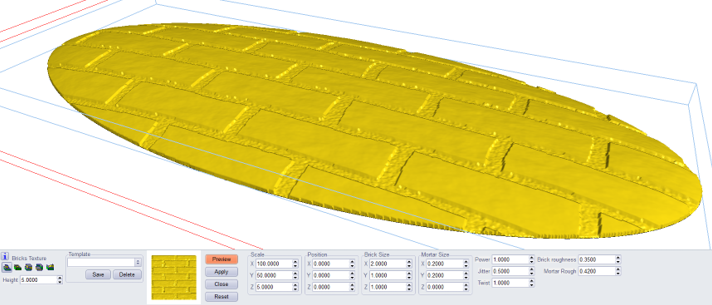

Anteprima rapida delle texture
Abbiamo aggiunto l'opzione di anteprima alla funzione texture rapida, in modo che gli utenti non debbano più generare prima le geometrie, applicare i percorsi dello strumento e avviare il rendering 3D.
Anteprima 3D dalla funzione texture rapida
Nella scheda di anteprima 3D, gli utenti possono selezionare quale strumento utilizzare per l'anteprima e utilizzare il cursore di regolazione Z per affondare ulteriormente la texture rapida nel materiale.
Il pulsante delle opzioni mostra le opzioni di rendering.

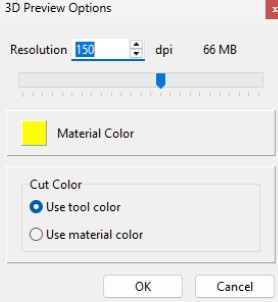

Opzioni di rendering dell'anteprima 3D
Raffinamento progressivo della fresatura

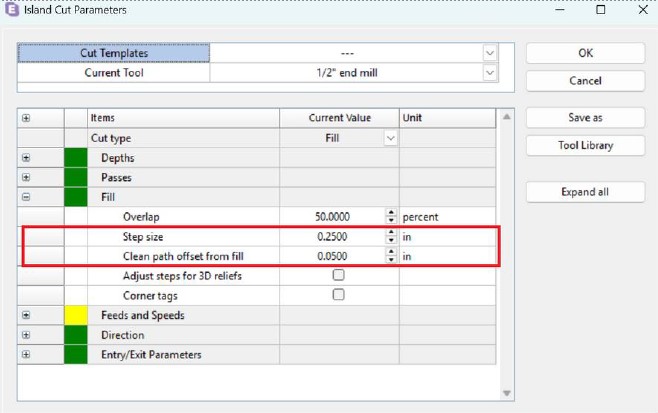

Parametri aggiunti:
Dimensione passo consente di inserire un valore di distanza per passo. La sovrapposizione è quindi definita dalla dimensione del passo (e viceversa)
Deviazione dal percorso pulito del riempimento consente all'utente di controllare la quantità di materiale che viene rimosso con la parte di pulizia di questo percorso dell'utensile. Aumentando questa variabile, la parte “riempita” verrà spinta verso l'interno, lasciando più materiale da rimuovere durante il passaggio di pulizia.
La casella di selezione Bidirezionale rimuove le restrizioni direzionali dalla variabile direzionale del percorso dell'utensile. Invece di avanzare mentre torna su se stesso, ora si muoverà avanti e indietro tra ogni passo.
Fresatura progressiva con avanzamento bidirezionale

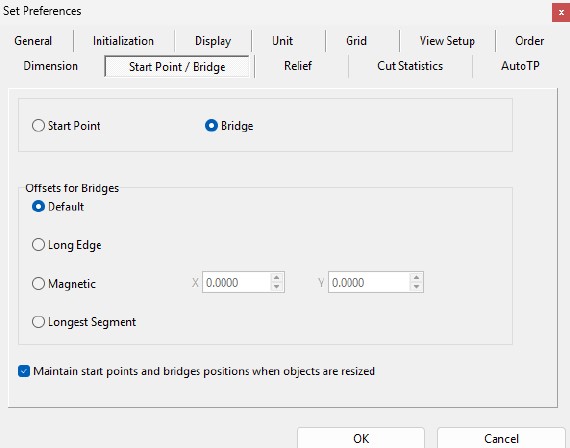

Configurazione della posizione preferita del ponte
Gli utenti hanno ora la possibilità di impostare la posizione preferita per i ponti in modo simile a quella disponibile per l'ingresso/uscita
Opzioni di preferenza per i punti di inizio del ponte

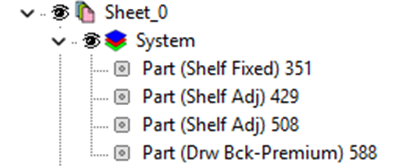

Aggiornamento dell'interfaccia utente per la colonna Nome pezzo del separatore «Pezzi»
La colonna ora si adatta a un nome pezzo lungo, avvolgendo il testo.

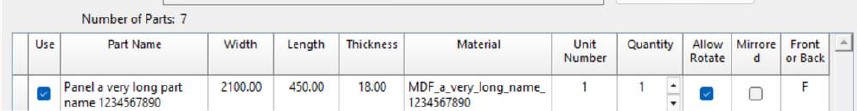

Nome pezzo che avvolge il testo per adattarsi a nomi pezzo lunghi
Gli utenti possono anche regolare manualmente la larghezza della colonna.
-
Aggiornamento dell'applicazione delle etichette
- Creatore di etichette: gli utenti possono ora selezionare più file di etichette da inviare in sequenza alla stampante di etichette.

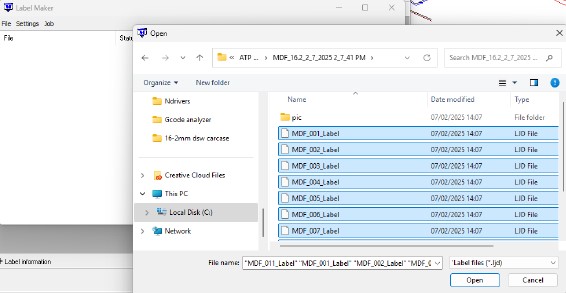

Selezione multipla di file di etichette in LabelMaker
- LabelPrinter: gli utenti possono ora inviare etichette da più file di etichette per la stampa simultanea

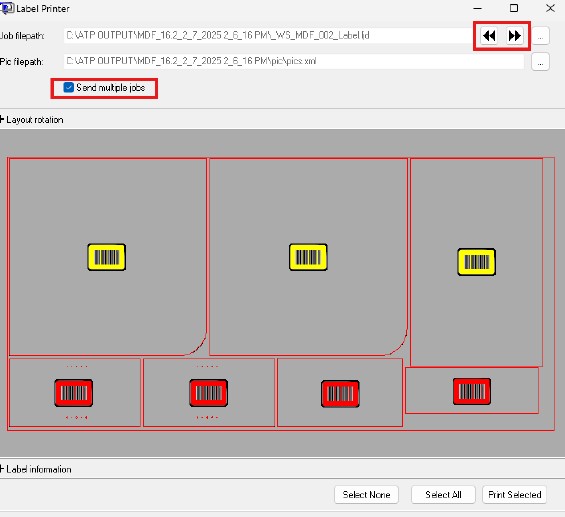

Capacità di LabelPrinter di inviare più etichette singole da più file di etichette
- Le applicazioni delle etichette sono ora limitate a una singola istanza, invece di aprire più istanze.
Versione di rilascio: Build 2500191
-

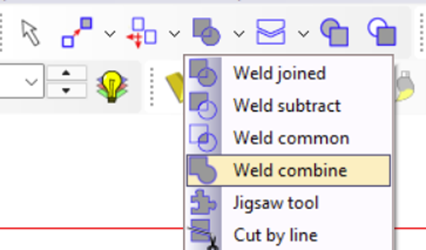

Combinazione saldature
Una nuova opzione di saldatura consente agli utenti di combinare le geometrie in modo più efficace. Ora rispetta i gruppi di geometrie, preservando il contenimento e la logica dei fori.

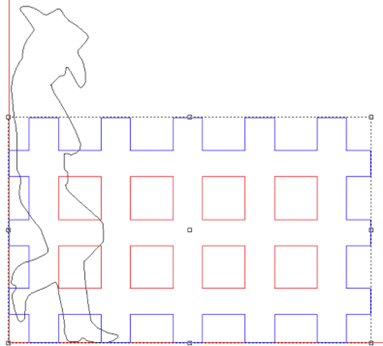

Contorni originali

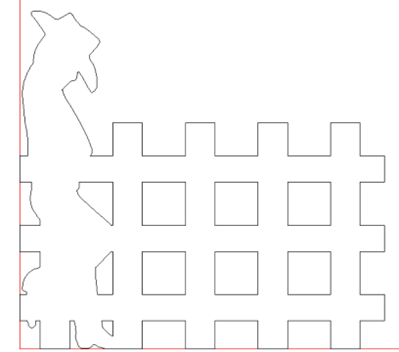

Combinazione saldature vs saldature unite
-

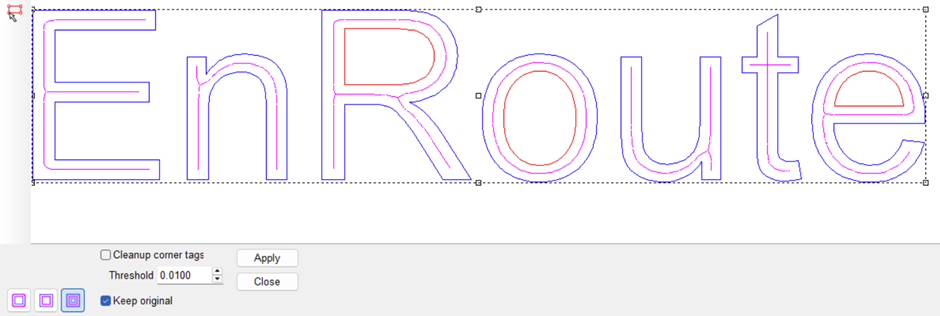

Geometria – Generatore di linee centrali
Nelle opzioni di offset, gli utenti possono ora generare linee centrali per le geometrie selezionate.
Visualizzazione della linea centrale in fase di generazione -
Cambio utensili – Filtro elenco utensili
Gli utenti possono ora digitare direttamente in uno slot del cambio utensili per filtrare l'elenco a discesa, rendendo la selezione degli utensili più rapida ed efficiente.

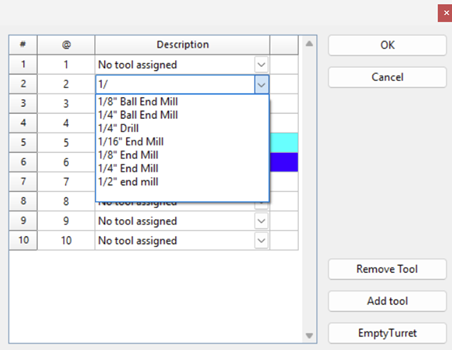

Filtraggio degli utensili nella configurazione del cambio utensili -
Miglioramento del collegamento a catena
Il collegamento a catena ora supporta percorsi utensile più distanziati tra loro. Inoltre, l'impostazione della tolleranza può essere regolata nelle preferenze di EnRoute.
Il collegamento a catena ora accetta più spazio tra gli oggetti
-
Aggiornamento della stampante di etichette
Facendo doppio clic su un'etichetta nell'applicazione Stampante di etichette, questa viene ora inviata direttamente in stampa.
Errore di licenza – Opzione Salva prima di chiudere
-
Il software non si chiuderà più immediatamente quando si verifica un errore di licenza. Gli utenti avranno ora la possibilità di salvare il lavoro non salvato prima di uscire.
Miglioramenti alla gestione del percorso utensile
- La generazione e la modifica del percorso utensile sono state ottimizzate per garantire prestazioni più fluide e una migliore reattività.
Versione di rilascio: Build 2500219

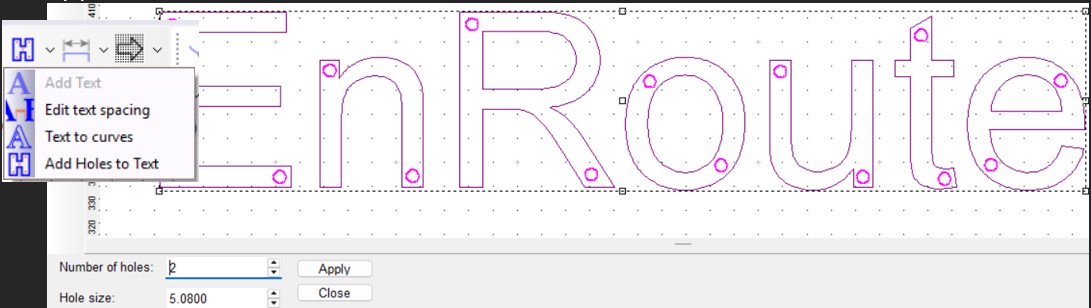

Aggiunta automatica di fori al testo
Gli utenti possono ora aggiungere automaticamente dei fori al testo utilizzando la nuova funzione “Aggiungi fori al testo”, semplificando il processo di progettazione per la segnaletica, il routing e altre applicazioni pronte per il taglio.
Funzione di aggiunta automatica dei fori
Migliorata la qualità dell'incisione degli angoli 3D
Per migliorare la qualità dell'incisione negli angoli 3D, gli utenti possono ora scegliere di utilizzare la velocità di penetrazione invece della velocità di avanzamento, consentendo un movimento più fluido e controllato nelle aree dettagliate.

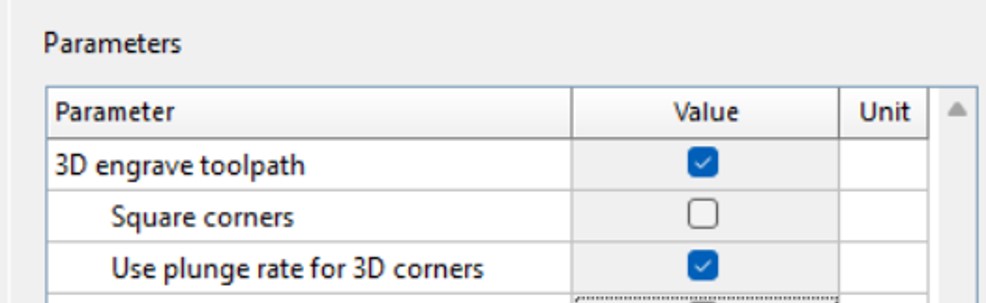

Nuovo pulsante “Usa velocità di penetrazione”
Assistenza più semplice con il generatore di file di supporto
Il generatore di file di supporto di nuova introduzione aiuta gli utenti a raccogliere tutti i file rilevanti e a impacchettarli in un file ZIP quando contattano l'assistenza tecnica. In base all'argomento selezionato, viene raccolto automaticamente un set standard di file necessari (altri potrebbero dover essere aggiunti manualmente), garantendo una risoluzione dei problemi efficiente e accurata.

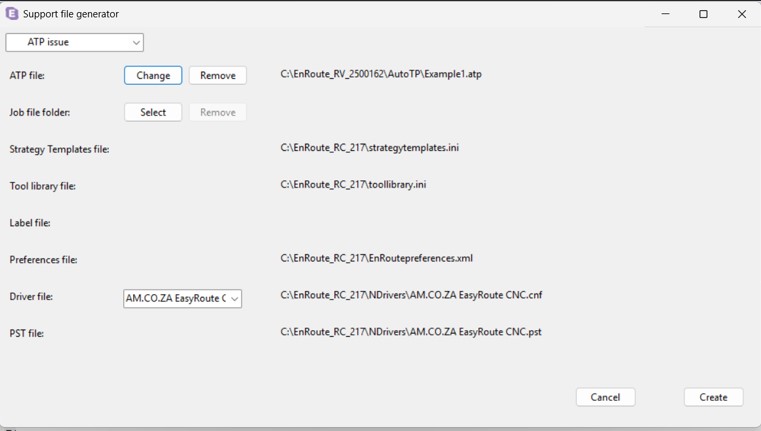

Generatore di file di supporto

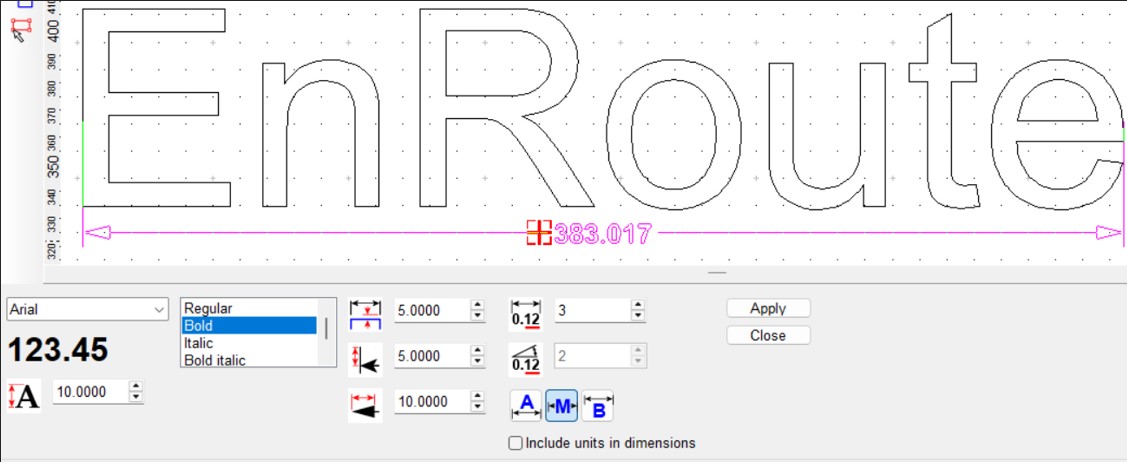

Impostazioni delle dimensioni riposizionate per un accesso più facile
Le impostazioni delle dimensioni sono state spostate dal menu Preferenze alla finestra di dialogo delle funzioni, facilitando le regolazioni rapide e migliorando il flusso di lavoro complessivo.
Impostazioni delle dimensioni all'interno di una finestra di dialogo delle funzioni

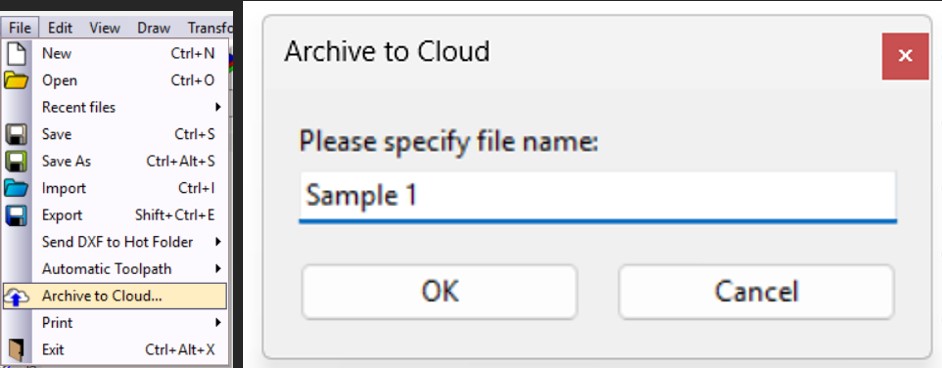

Archiviazione nel cloud
Gli utenti possono ora archiviare i file direttamente nel proprio account cloud, facilitando il backup, l'organizzazione e l'accesso ai progetti da qualsiasi luogo.
Archiviazione nel cloud
Backup su cloud delle impostazioni
Gli utenti possono ora eseguire il backup delle impostazioni nel cloud, garantendo un facile ripristino e la coerenza tra i dispositivi.

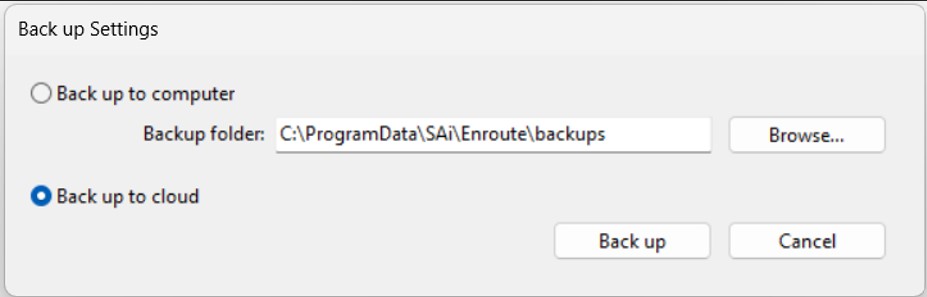

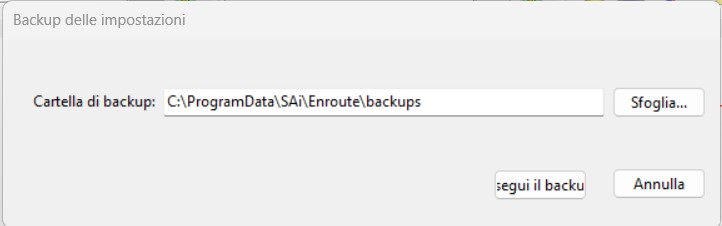

Finestra di dialogo di backup

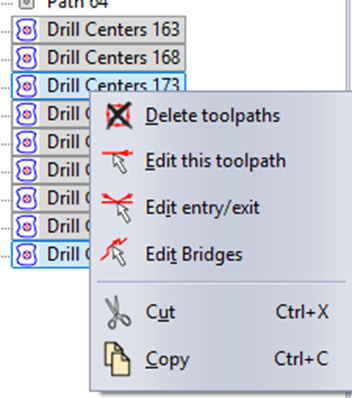

Accedere alle opzioni del percorso utensile/dimensione facendo doppio clic
Facendo doppio clic su un percorso utensile o una dimensione ora si apre il menu di modifica corrispondente
Gestione dell'importazione migliorata
Gli oggetti importati vengono ora aperti come elementi raggruppati, rendendoli più facili da selezionare, spostare e posizionare, semplificando il flusso di lavoro post-importazione.
Gli oggetti raggruppati rimangono raggruppati dopo il percorso utensile
Quando si applicano percorsi utensile a oggetti raggruppati, questi rimangono raggruppati, facilitando la gestione, lo spostamento e la modifica dei disegni con percorso utensile senza perdere la struttura.
Versione di rilascio: Build 2500248
Le etichette rimangono disponibili dopo il processo ATP
Quando i lavori vengono elaborati con ATP, le etichette rimangono ora collegate alle parti del percorso utensile. Ciò significa che se un utente ri-annida manualmente le parti e le rigenera utilizzando G1, EnRoute rigenererà le etichette in modo che corrispondano al codice G aggiornato. Il risultato è che le etichette sono sempre posizionate correttamente, senza alcun rischio di discrepanze tra le parti sul foglio e le loro etichette.
Quando si esegue l'output con G1 su un file EnRoute generato da ATP che include informazioni sulle etichette, agli utenti verrà chiesto se desiderano eseguire l'output anche delle etichette. Il collegamento tra parti ed etichette rimarrà attivo fino alla chiusura di EnRoute.

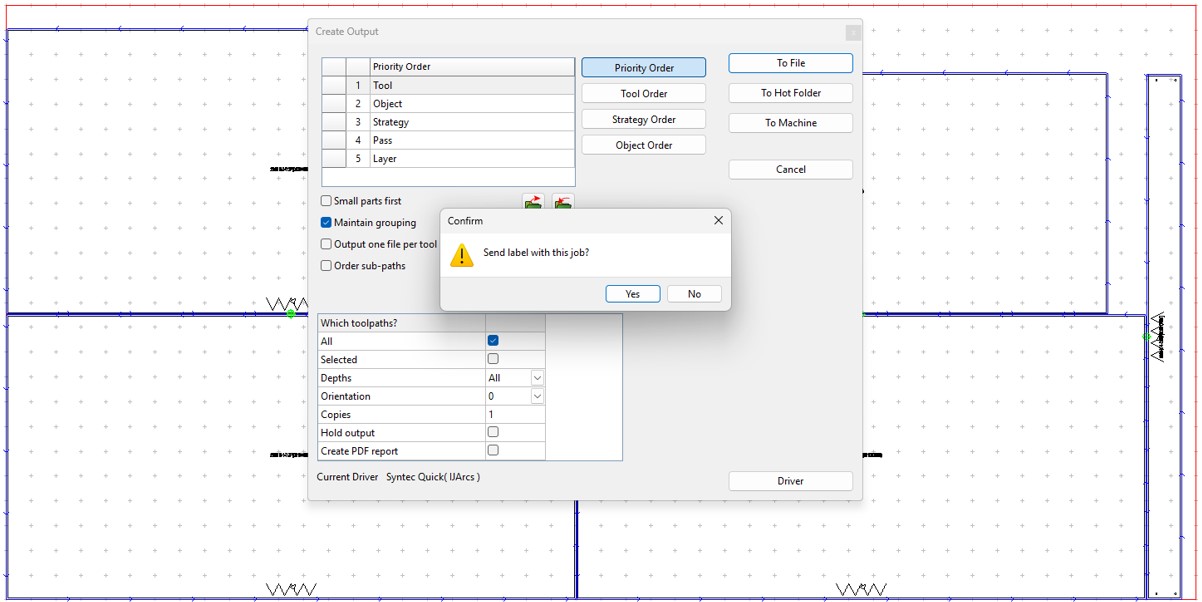

Richiesta di etichetta durante l'output con G1
Opzione di incisione per garantire il taglio bidirezionale
Una nuova casella di controllo consente agli utenti di applicare il percorso utensile bidirezionale durante l'incisione. Anche quando è sufficiente un solo passaggio dell'utensile per rimuovere il materiale, l'utensile taglierà anche nella direzione opposta. Ciò garantisce una qualità di taglio uniforme su entrambi i lati del percorso inciso, con bordi più lisci e una finitura più uniforme.

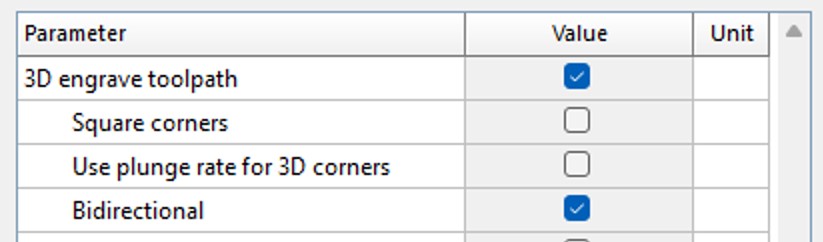

Casella di controllo bidirezionale nelle opzioni di incisione 3D
Senza e con applicazione bidirezionale

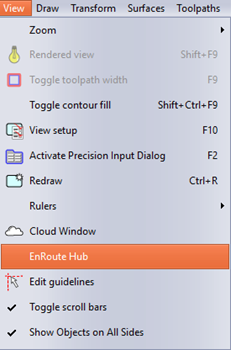

Clic destro sull'opzione “Visualizza”
Oltre a fare doppio clic sul pulsante “Visualizza” per aprire la Quad View, gli utenti possono ora anche fare clic con il tasto destro del mouse sul pulsante per passare rapidamente da una vista all'altra.
Versione di rilascio: Build 2500300

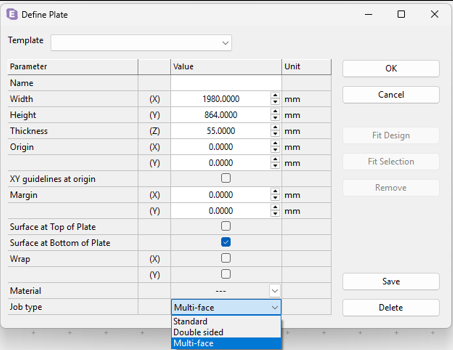

Definizione della piastra con tipo di lavoro aggiunto
Sono state aggiunte ulteriori viste per supportare la progettazione e la creazione di percorsi utensile su ciascun lato del materiale.

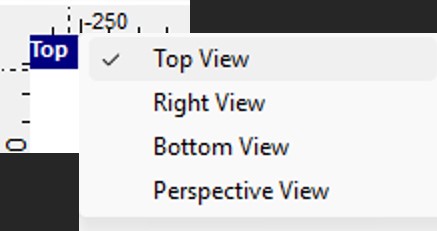

Selezione della vista facendo clic con il tasto destro del mouse sulla vista attiva
Il disegno, la modifica e il percorso utensile su ciascun lato del materiale sono ora completamente supportati, insieme alla maggior parte delle altre funzionalità di EnRoute.

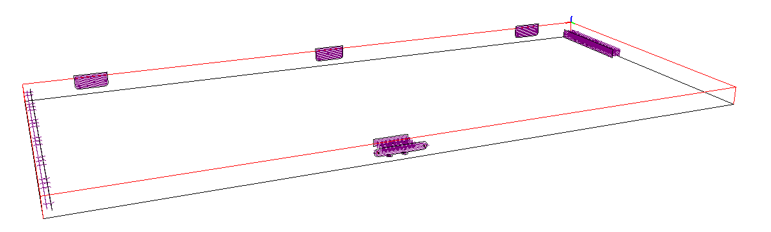

Vista prospettica del lavoro su più facce
Per la progettazione e il posizionamento, gli utenti possono semplicemente selezionare un oggetto e spostarlo o copiarlo su un altro lato. L'oggetto verrà automaticamente riposizionato e riorientato in modo da corrispondere alla faccia selezionata.

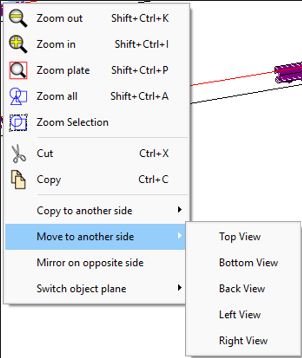

Menu contestuale con Sposta. Copia e cambia piano.
Quando si lavora con geometrie importate, gli oggetti potrebbero già trovarsi nella posizione corretta, ma devono essere assegnati al lato appropriato. In questi casi, gli utenti possono semplicemente cambiare il piano: in questo modo la geometria verrà assegnata senza alterarne la posizione.
La configurazione degli aggregati è semplice:
- Assegnare gli strumenti a uno slot che corrisponda alla configurazione dell'aggregato.
- Se necessario, inserire gli offset.
- Fare clic su Salva per confermare.

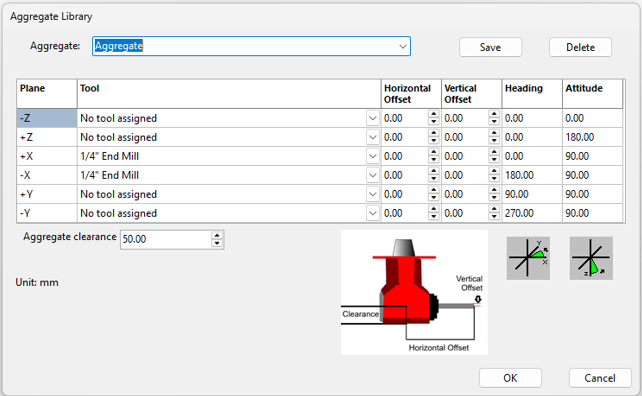

Menu della libreria degli aggregati
Durante l'output di un lavoro preparato, EnRoute ora seleziona automaticamente gli aggregati appropriati, se disponibili.

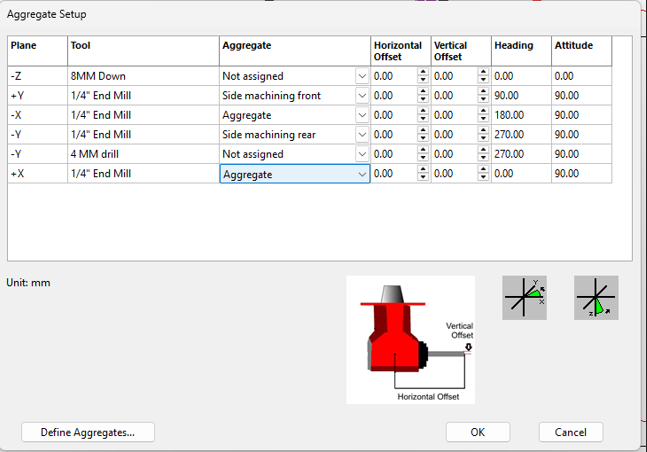

Finestra di configurazione degli aggregati durante la creazione dell'output
Prima di generare l'output, come sempre, assicurarsi che gli utensili si trovino nella posizione corretta nel cambio utensili.

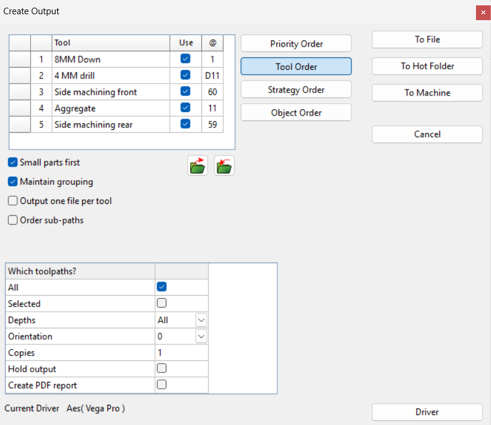

Finestra di output, con ordine degli utensili selezionato e posizioni visualizzate
Tutorial
https://www.youtube.com/watch?v=7RRg0GWNtyw
Versione di rilascio: Build 2500325

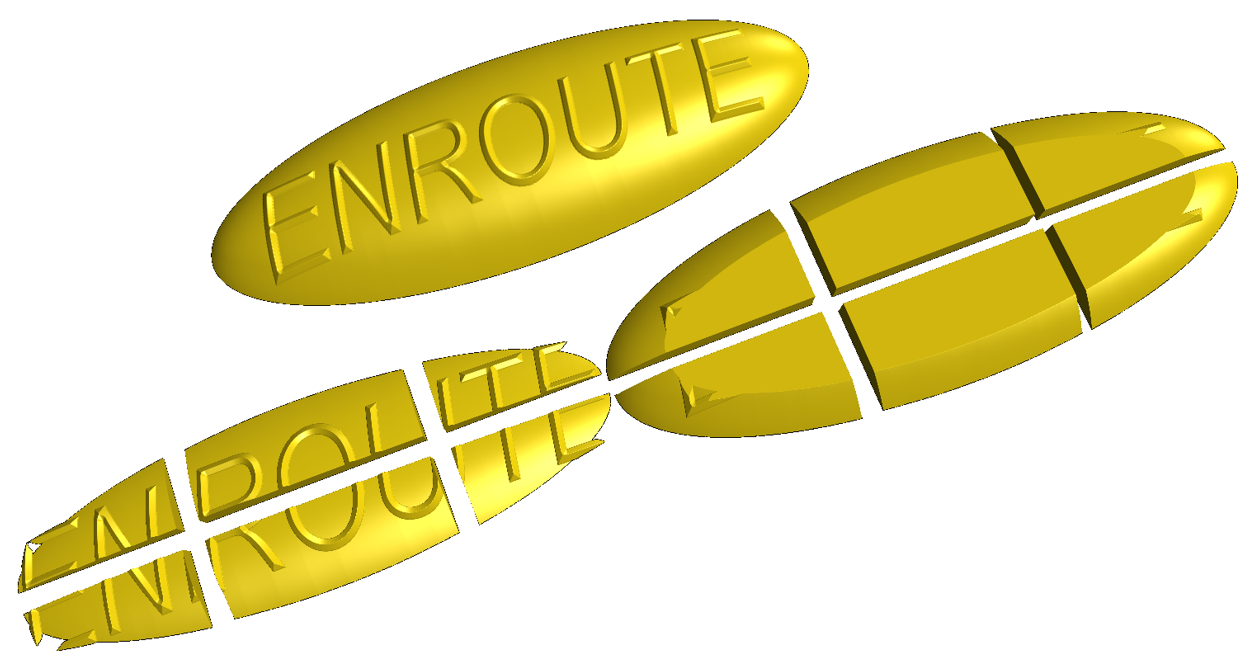

- Taglio del rilievo sugli assi X, Y e Z
Ora è possibile tagliare i rilievi lungo qualsiasi asse primario: X, Y o Z. Ciò offre una maggiore flessibilità nella preparazione delle parti 3D e velocizza i flussi di lavoro che si basano sul sezionamento.
Le nuove impostazioni del menu di taglio del rilievo consentono di impostare i tagli di X e Y.

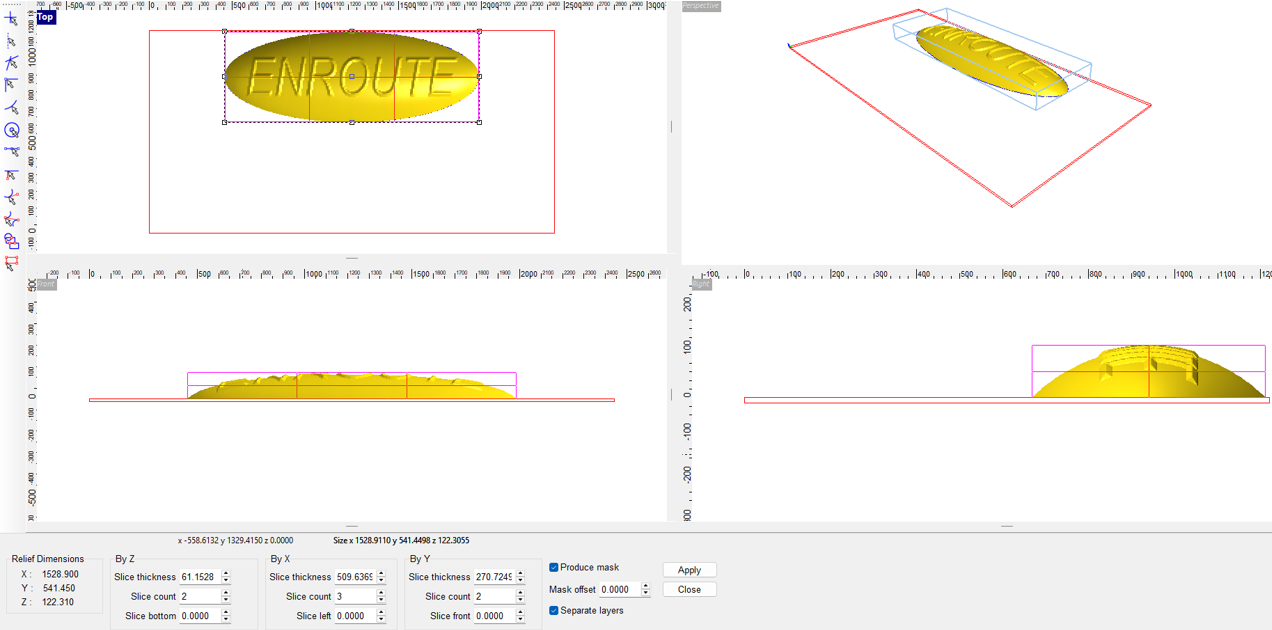

Risultato del taglio quando si applica la funzione con le impostazioni sopra indicate

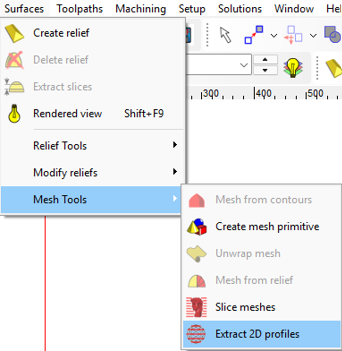

- Estrazione di profili 2D per file STL
EnRoute ora estrae automaticamente le linee caratteristiche direttamente dalla geometria STL. Ciò consente di convertire istantaneamente le mesh 3D in profili puliti e utilizzabili, eliminando un importante collo di bottiglia nella creazione dei percorsi utensile a valle. Ogni volta che una sezione trasversale cambia, EnRoute identifica e genera il profilo corrispondente, fornendo una geometria precisa e pronta all'uso senza necessità di pulizia manuale.

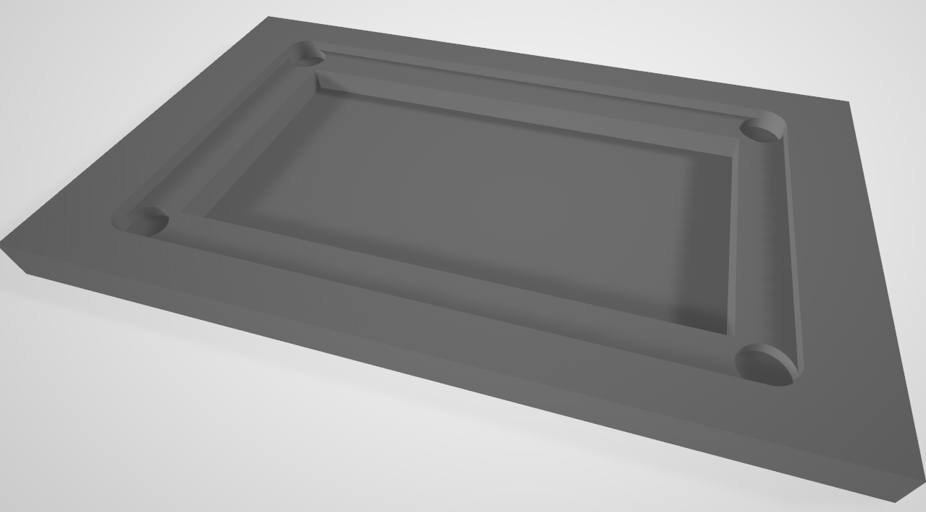

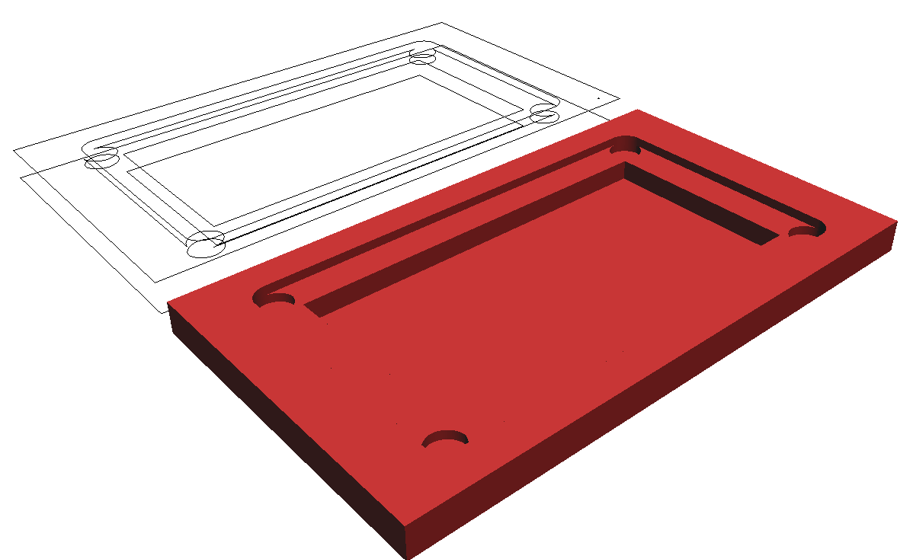

Un esempio di file STL in cui le sezioni possono essere lavorate utilizzando percorsi utensile +-2D.
I profili vengono generati alle profondità corrispondenti in cui la sezione trasversale è cambiata.

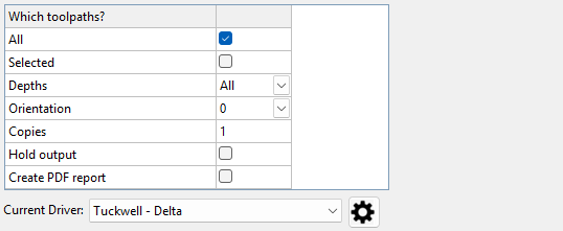

- Selezione semplificata del post-processore
Cambiare post-processore ora è semplice come scegliere da un elenco a discesa durante l'output. Non è più necessario cercare nei menu: basta selezionare, confermare e generare il codice.
Menu a tendina con la finestra di output
- Nesting di parti piccole
Le parti piccole possono ora essere nidificate automaticamente verso il centro del foglio, dove il fissaggio a vuoto è più forte. Ciò riduce il rischio che le parti piccole si spostino durante la lavorazione.
- Post-processore salvato nei file ATP
La configurazione ATP ora ricorda quale post-processore utilizza. Quando si riapre un file ATP, viene caricato automaticamente il post corretto, garantendo un output coerente tra dispositivi e sessioni.
- Miglioramento del comportamento di selezione
Cliccando accidentalmente su uno spazio vuoto non si cancella più una selezione complessa. Ora è possibile cliccare con il tasto Ctrl per deselezionare gli elementi senza perdere accidentalmente la selezione.
- Raggruppamento automatico solo quando necessario
EnRoute ora raggruppa automaticamente i contorni solo quando si importano più file. Le importazioni singole rimangono invariate, offrendo un maggiore controllo sull'organizzazione della geometria.
Versione di rilascio: Build 2600014

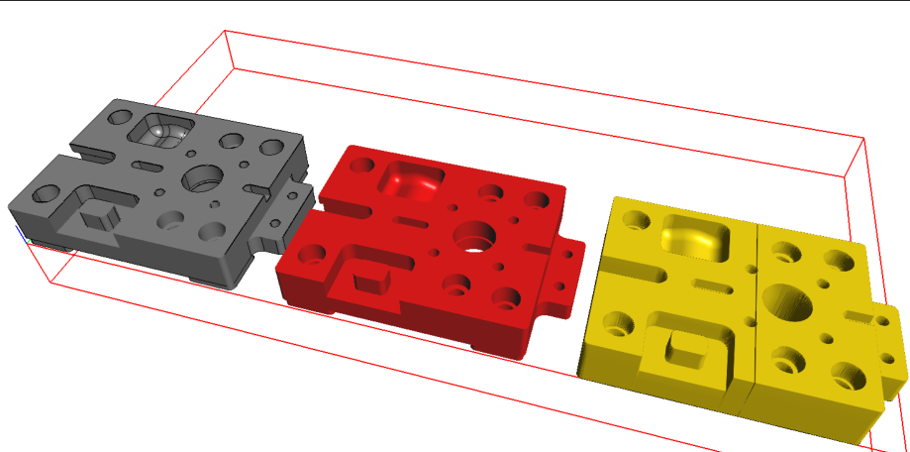

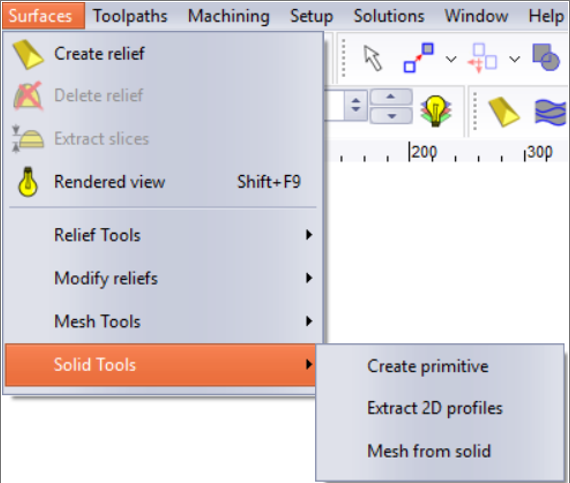

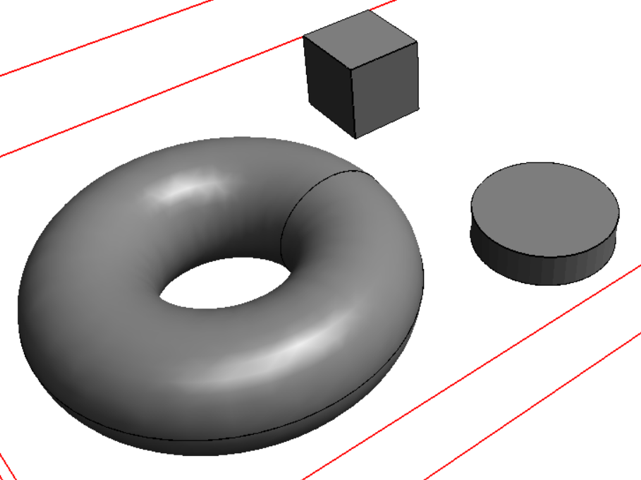

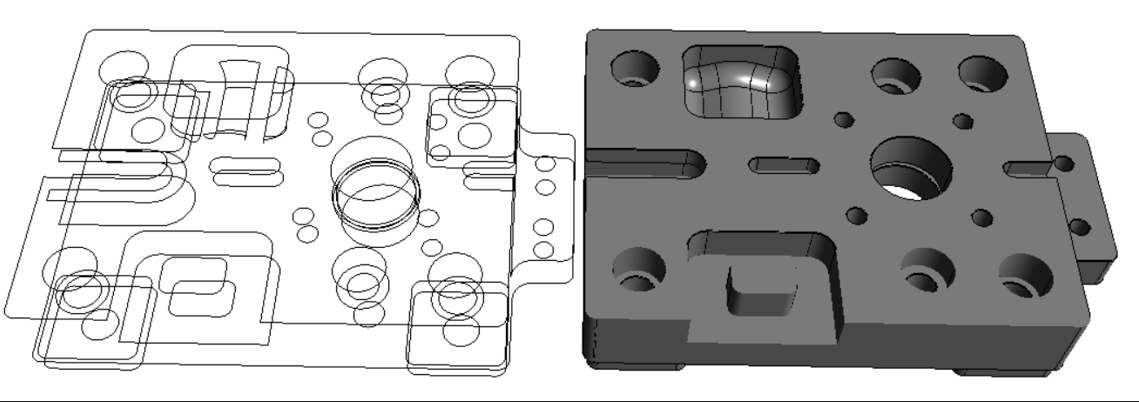

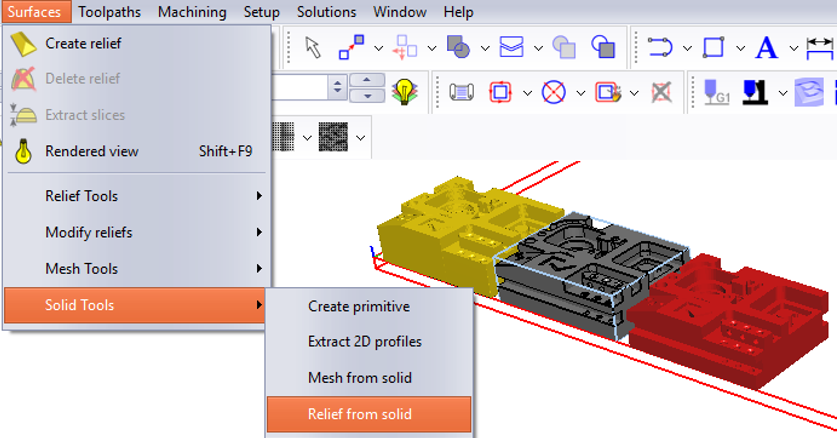

- Novità: supporto per oggetti solidi 3D EnRoute ora supporta oggetti solidi 3D reali.
Gli utenti possono:
- Creare primitive solide direttamente in EnRoute
- Importare modelli solidi tramite file STEP (.stp / .step)
- Estrarre profili 2D da oggetti solidi
- Convertire oggetti solidi in mesh e rilievi
Gli oggetti solidi possono essere:
- Salvati nei file di progetto EnRoute
- Esportati come file STEP o STL per flussi di lavoro a valle
Ciò consente flussi di lavoro 3D più avanzati e una migliore interoperabilità con i sistemi CAD.
Strumenti solidi nel menu superficie
Oggetti primitivi in EnRoute
Estrazione del profilo da un oggetto solido
Oggetto solido importato convertito in mesh e rilievo
- Output dell'arco migliorato con supporto dell'asse Z L'output dell'arco ora può includere modifiche al valore Z.
Alcuni controller delle macchine presentano problemi quando gli ingressi dell'arco vengono segmentati automaticamente in movimenti lineari. Gli utenti ora possono scegliere di emettere questi movimenti di ingresso come archi reali, migliorando la compatibilità e la qualità del movimento sui controller supportati.
- Nuova lingua: cinese semplificato EnRoute è ora disponibile in cinese semplificato, ampliando l'accessibilità per gli utenti di lingua cinese.
