Régua e Grelha

As réguas aparecem ao longo da parte superior e esquerda do ecrã principal para o ajudar a medir e alinhar objectos. À medida que se move o cursor na área de desenho, uma marca de tiquetaque em cada régua segue o movimento do cursor. Além disso, as coordenadas da posição do cursor são exibidas no canto inferior esquerdo do ecrã.


Para mostrar ou ocultar as réguas, a partir do menu Ver:

  • Ponto a Mostrar.
  • Clique em Mostrar Réguas.

As grelhas, tal como as réguas, podem ajudá-lo a alinhar objectos na área de desenho. As réguas são exibidas como linhas horizontais e verticais dentro da área de desenho. Não serão mostradas quando as imprimir.

Para mostrar ou ocultar as grelhas, a partir do menu Ver:

  • Ponto a Mostrar.
  • Clique em Mostrar Grelha.

As réguas, grelhas, e todos os outros valores numéricos que representam um comprimento seguem um sistema de unidades definido no seu software. Para alterar o sistema de unidades, clique com o botão direito do rato numa régua e seleccione a nova unidade. Isto inclui Polegadas, Pés, Polegadas Decimais (que significa Polegadas com as marcas de hash em incrementos de .1 em vez de fracções), Milímetros, Centímetros, Medidores, e Pontos (uma pequena unidade de medida utilizada para Fontes. Um ponto = 1/72 polegadas)


Note as opções aqui para o Régua e Grelha... assim como mostrar o Régua.

Por defeito, a origem das réguas está localizada no canto inferior esquerdo da área de desenho. Para alterar a origem, pode clicar e arrastar o ícone de origem no canto superior esquerdo do seu ecrã



Clique e Arraste o Ícone de Origem                A nova Origem

RulerChangeOrigin_261x199.png   RuleroriginChanged_240x198.png



Pode também ajustar a posição da origem utilizando a caixa de diálogo Definições de Régua e Grelha.



Para exibir as Definições de Régua e Grelha, faça uma das seguintes opções:

  • Faça duplo clique no ícone Origem no canto superior esquerdo da área de desenho.
  • Clique com o botão direito do rato em qualquer parte da Régua e seleccione Régua e Grelha.
  • No menu Ver, seleccionar Régua e Grelha.

A caixa de diálogo Régua e Grelha é constituída por separadores Régua e Grelha.

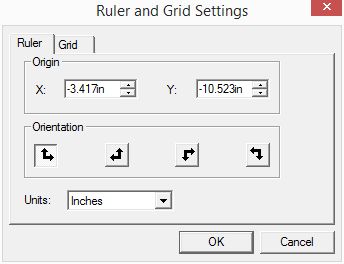

No separador Régua, ajuste os seguintes parâmetros:

Origem

Introduzir as coordenadas X,Y da nova origem. Isto é em referência à origem existente.

Orientação

Clique num destes botões para alterar a orientação das coordenadas nas réguas X,Y.

Unidades

Seleccionar o sistema de unidades que será utilizado para valores de comprimento desta lista.

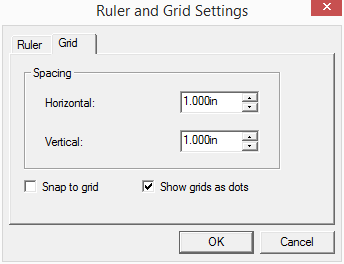

No separador Grid, ajustar os seguintes parâmetros:


Espaçamento

Espaço horizontal e vertical entre pontos adjacentes.

Ir para a grelha

Marque esta opção para encaixar os objectos na grelha enquanto os move ou redimensiona.

Mostrar grelhas como pontos

Verificar para exibir grelhas como pontos nos pontos de intersecção em vez de linhas sólidas.



Grelha de Linha Sólida      Grelha pontilhada

GridAsLines.png    GridAsDots.png
