Barra de ferramentas Zoom

As ferramentas Zoom na barra de ferramentas Zoom alteram a ampliação dos itens dentro da área de desenho para lhe permitir ver mais ou menos detalhes. Isto não altera o tamanho de saída.

Encontrará todas estas ferramentas na Barra de Ferramentas View, que por defeito se encontra no lado esquerdo:


Por defeito, o cursor voltará à ferramenta previamente seleccionada após a utilização destas ferramentas. Deve seleccionar novamente uma ferramenta de zoom e panorâmico cada vez que a quiser utilizar. Uma lista de atalhos para estas opções pode ser encontrada no final do artigo.


Ferramenta de Zoom

Clique e arraste para ampliar a área seleccionada. A área fará zoom in para caber na placa de arte.


Zoom In

Ajusta o centro da vista para o dobro do tamanho da vista actual.


Ampliar para Documentar

Ajusta o tamanho da vista para se ajustar ao tamanho da área de desenho.


Ampliar para fora

Ajusta o centro da vista para metade do tamanho da vista actual.


Zoom para Anterior

Muda a vista para a ampliação anterior.


Ampliar para Selecção

Ajusta o tamanho da vista para se ajustar aos objectos seleccionados.


Zoom para todos os objectos

Ajusta o tamanho da vista para se adaptar a todos os objectos existentes.


Zoom para o tamanho real

Ajusta a vista ao tamanho real.


Vista panorâmica

Abana a posição de vista.


Modo de preenchimento

Faça duplo clique nesta ferramenta para escolher Mostrar cor da camada, Mostrar cor de preenchimento, ou Mostrar direcção do caminho. (Ver: Mostrar preenchimento de objectos ou estrutura de fios)

Se quiser fazer Zoom, Pan ou Fill sem seleccionar a ferramenta antes de cada utilização, faça uma das seguintes opções:

  • Faça duplo clique na ferramenta Zoom e desmarque Voltar a usar a ferramenta anterior depois de fazer zoom uma vez. ZoomMagnify.png

Em alternativa:

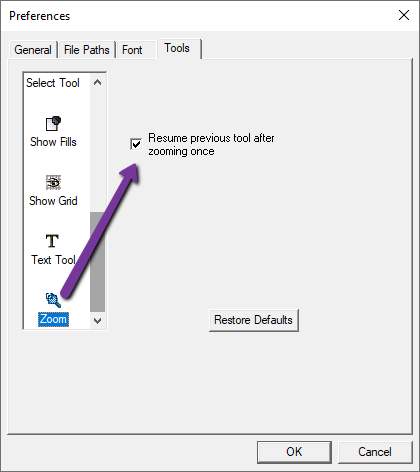

  • A partir do menu Editar, seleccione Preferências.
  • Clique no separador Ferramentas.
  • Seleccionar Zoom na lista.
  • Desmarcar Desmarcar Retomar ferramenta anterior após fazer zoom uma vez.
  • Clicar OK.

mceclip1.png            mceclip3.png



Atalhos de Zoom

Existem algumas formas de fazer zoom ou panorâmico sem necessidade de utilizar as ferramentas na Barra de Ferramentas View

Zoom: Isto activará a ferramenta Zoom In, permitindo-lhe clicar uma vez para fazer zoom no local onde clicou.

Zoom In ou Out: Segure Ctrl e role a roda do seu rato. Isto irá aumentar ou diminuir o zoom em direcção ao cursor do rato.

Botão do Rato Central: Isto permitir-lhe-á deslocar-se em redor apenas arrastando o rato, centrado no ponto em que clicou pela primeira vez no botão central do rato.

Arrastar o botão do rato: Mantenha a barra de espaço premida e clique e arraste. Isto activará a ferramenta Pan View como se vê acima (ícone da mão), permitindo-lhe clicar e arrastar para pan.

Pode alterar estes atalhos no Editor de Espaço de Trabalho, acedendo a Arquivo > Espaços de Trabalho > Personalizar... e depois seleccionar Ferramentas no menu suspenso e encontrar a Barra de Ferramentas de Visualização.
