O Documento Fronteira

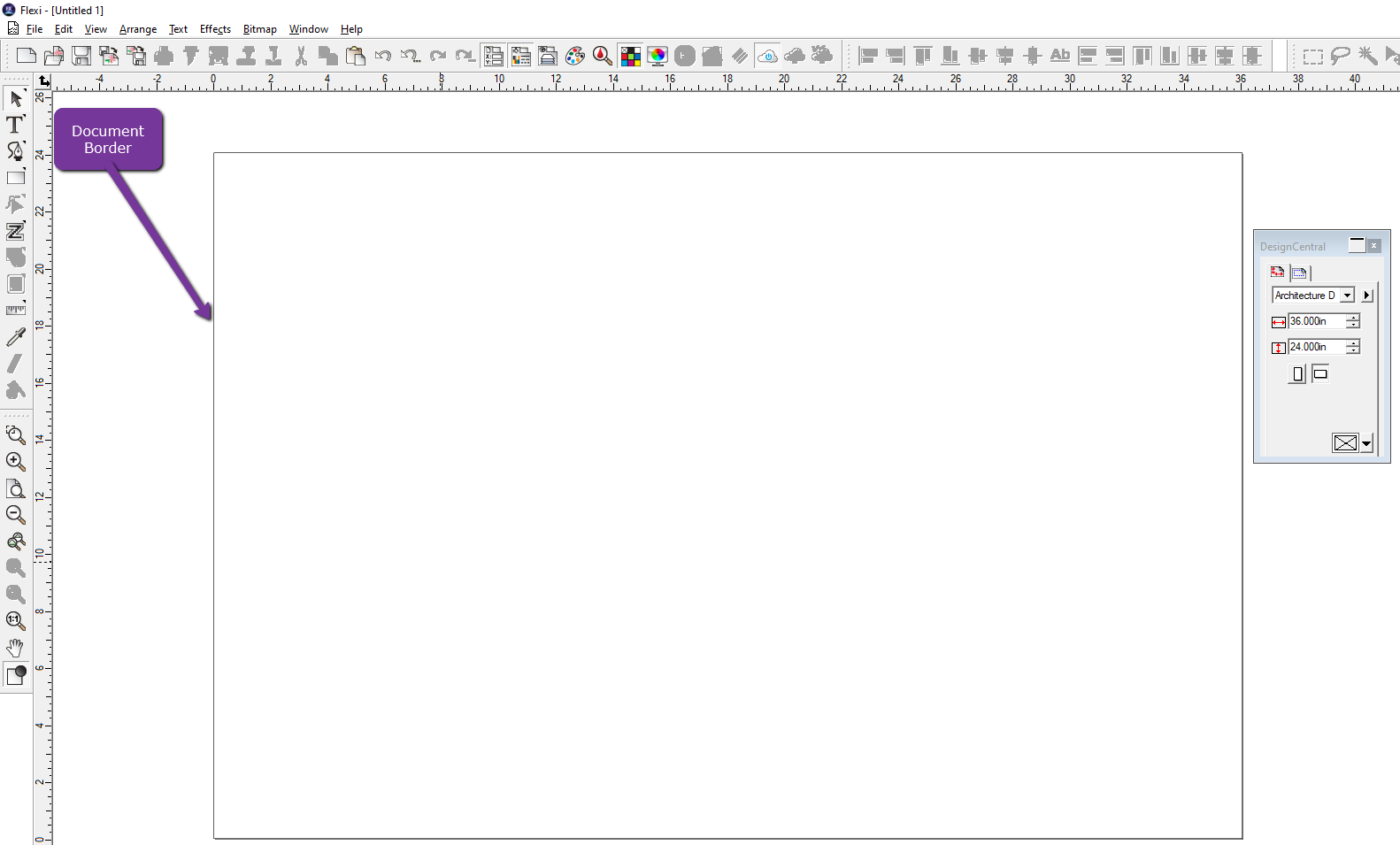

O Document Border é uma moldura de referência que pode ser criada se quiser desenhar dentro de um espaço limitado (tal como trabalhar dentro da largura do seu substrato). Isto é especialmente útil quando se utilizam características como True Shape Nest, mas também note que a janela RIP & Print restringirá automaticamente os desenhos à largura do suporte, pelo que não precisa necessariamente de utilizar o Documento com cada desenho.

Note que o Documento e a margem são completamente visuais; a margem do documento e quaisquer definições que seleccionar não serão impressas. Também não irá forçar quaisquer restrições ao seu desenho. Algumas ferramentas podem utilizá-lo para restringir algumas características, mas a saída para a impressora não será restringida por ele.




Separador Documento

A forma e a margem do Documento é inteiramente controlada dentro da DesignCentral no separador Documento.


Pode mostrar o Separador Documento de duas maneiras

  • Abrir DesignCentral e clicar numa área vazia no documento.

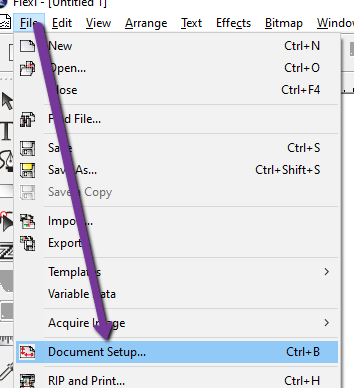

  • A partir do menu File, seleccionar Document Setup.
mceclip2.png Tamanhos predefinidos para tamanhos de documentos padronizados (tais como 8,5 "x11" Tamanho carta)
mceclip4.png Abre opções adicionais para o tamanho do documento, como se mostra abaixo:
Adicionar Adiciona um novo tamanho de documento.
Elimina Elimina um tamanho de documento existente.
Definido como Default Define o tamanho actual do documento como o padrão.
Mostrar Fronteira Mostra ou oculta os limites da área de desenho.
mceclip5.png Mostra ou oculta os limites da área de desenho.
mceclip6.png Define a orientação da página para retrato ou paisagem. (Inverte a largura e altura da página)
mceclip7.png Especifica a cor do fundo do documento.



Separador de margem

O segundo separador é o separador Margem, que lhe permite aplicar uma margem dentro dos limites do documento

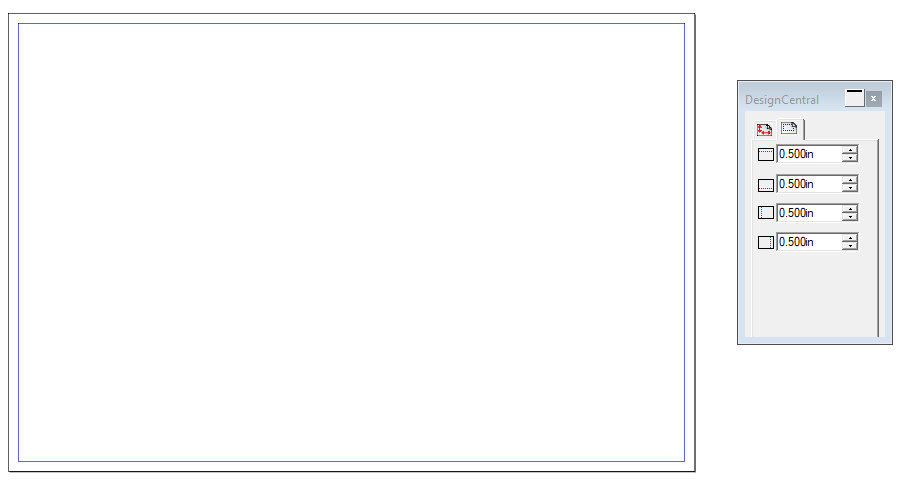

Aqui está um documento com uma margem de 0,5 polegadas aplicado a todos os lados.
