O DesignEditor permite-lhe obter uma visão organizada de todas as camadas, objectos, efeitos, texto, e muito mais. Este artigo irá guiá-lo através das várias opções e definições para o separador Layers. Para a tabulação Objectos, ver: DesignEditor - Separador Objectos
Ordem de camadas
A ordem das camadas na pilha determina como os objectos são expostos na área de desenho.
Para reordenar a ordem da pilha, clicar e arrastar um ícone de cor da camada para uma nova posição. Uma linha horizontal tracejada indica onde na pilha a camada será colocada.
Note que se a ordem de um objecto for reordenada no desenho (Send to Front/Back, Move Forward/Backward), apenas ocorrerá nessa camada. Qualquer camada abaixo dessa camada continuará a aparecer atrás do objecto, mesmo que tenha sido usado o Send to Back (e vice-versa).
Mudança de cor da camada
Cada camada está associada a uma cor. As camadas Guia e Grade alteram as cores dos Guias e Grade, respectivamente. Para as Camadas 1, 2, 3..., etc., a cor será utilizada quando se fizer uma das seguintes opções:
- Mostrar objectos em modo wireframe.
- Colorir as bordas dos objectos seleccionados.
- Mostrar a Pré-visualização para essa camada.
As seguintes são formas de dar uma hipótese à cor da camada:
- Arrastar qualquer cor da Mesa Swatch e largá-la directamente sobre o ícone de cor da Camada desejada na caixa de diálogo DesignEditor - Camada.

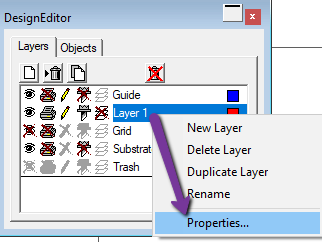

- Clique com o botão direito do rato na camada e abra a caixa de diálogo Propriedades da Camada.
- Na janela Layer Properties, seleccionar a cor dropdown à direita e escolher uma cor. Isto fará referência às tabelas Swatch que tiver aberto.
Propriedades da Camada
Mais uma vez, pode abrir o diálogo Layer properties, clicando com o botão direito do rato na camada e seleccionando Layer properties, ou fazendo duplo clique na camada.
A janela Propriedades da Camada tem as seguintes opções:
- Visível: Especifica se a camada é visível ou não. Sempre desactivada para a Camada de Lixo.
- Editável: Especifica se a camada é editável ou não. Não disponível para as camadas Lixo, Grade e Substrato.
- Imprimível: Especifica se a camada será impressa ou não. Sempre desactivado para a camada de Lixo.
- Cortável: Especifica se a camada é cortável ou não. Sempre desactivada para as camadas Lixo e Grelha.
- Camada Principal: Designa a camada como a Camada Principal. Sempre desactivada para as camadas Lixo, Grelha, e Guia.
Na janela DesignEditor, pode alterar estas opções rapidamente clicando no respectivo ícone para que um X vermelho apareça sobre ele. Abaixo, clicar no olho desligou as opções Visível e Camada Principal.
Fusão de Camadas
Quando se funde uma camada com outra, todos os elementos da camada que se fundiu são adicionados à camada alvo.
- Clique e segure o rato sobre a camada que pretende fundir.
- Enquanto segura a Ctrl, arraste a camada sobre a camada com que pretende fundir e largue-a. Uma linha horizontal tracejada exibe directamente sobre a camada alvo para indicar que a camada será fundida.
Mostrando os nomes das camadas
Cada camada no DesignEditor tem um nome. Ser capaz de identificar camadas ajuda muito a mudar a ordem das camadas. Por defeito, a caixa de diálogo do DesignEditor não é suficientemente larga para exibir nomes de camadas.
Para visualizar todos os nomes das camadas:
- Mova a ponta do ponteiro do rato sobre a margem direita da caixa de diálogo do DesignEditor até aparecer uma seta branca com duas pontas.
- Clicar com o botão esquerdo e arrastar a borda da caixa de diálogo para a expandir.
Os nomes das camadas aparecem à esquerda dos ícones de cor da Camada.
