A funcionalidade " Disposição de Jig" é para organizar os trabalhos a serem impressos num substrato com tamanho e regiões específicos. Também trata da adaptação dos trabalhos às áreas dessas regiões, bem como do alinhamento.
Isto pode ser aplicado a trabalhos de cópia múltipla e trabalhos aninhados.
Acesso a Templates de Jig

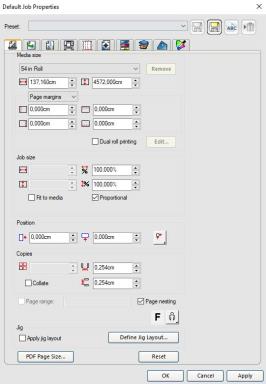

Esta funcionalidade pode ser acedida a partir do Gestor de Produção, a partir dos diálogos Default Job Properties e Job Properties, na parte inferior do separador Layout.
A caixa de verificação " Aplicar esquema de jig" especifica se será aplicado um esquema de jig aos trabalhos. O botão "Define Jig Layout" lança um diálogo (a ser documentado mais tarde) para editar ou definir novos jig layouts.
Diálogo de Definição de Jig
O diálogo exibe a disposição actual do jig e permite a sua edição, bem como a sua gravação como uma predefinição, ou a importação ou exportação de ou para ficheiros externos.
1. Pré-ajustes: Estes controlos são utilizados para seleccionar uma predefinição previamente definida, ou para a guardar, carregar, apagar, ou renomear. Pode também importá-los e exportá-los como ficheiros .jigpst a serem transferidos entre diferentes instalações do Flexi. As funcionalidades dos botões são exibidas como pontas de ferramentas.
2. Tamanho do suporte: Estes controlos são utilizados para especificar o tamanho de todo o substrato, assim como as 4 margens.
3. Tamanho do Jig: Estes controlos especificam as dimensões e as margens de cada giga. A opção "encaixa os trabalhos nos gabaritos" indica se os trabalhos devem ser redimensionados para se encaixarem nos gabaritos. A opção "Encaixar proporcionalmente" indica se os trabalhos que precisam de ser redimensionados o farão proporcionalmente.
4. Espaçamento: Estes controlos especificam os espaçamentos entre os gabaritos.
5. Origem: Isto indica o ponto zero da ranhura 1.
6. Alinhamento: Estes controlos especificam a forma como os trabalhos serão posicionados se não se enquadrarem em ambas as dimensões dos jigs.
7. Pré-visualização: Este controlo mostra o aspecto da disposição.
8. Imprimir o layout dos jigs: Imprime o esboço (tamanho do suporte) mais os contornos do jig slot.
Exemplo

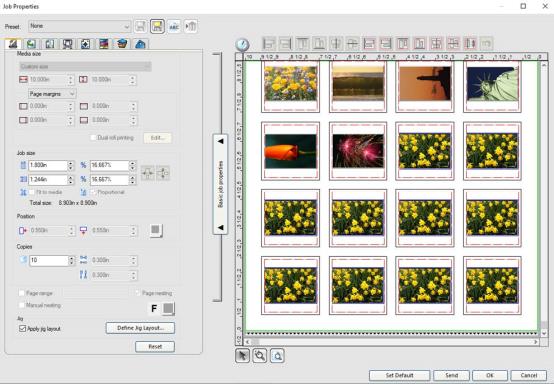

Aqui está um exemplo de como se aplica um esquema de jig.
