(ver também: Resumo das propriedades do trabalho)

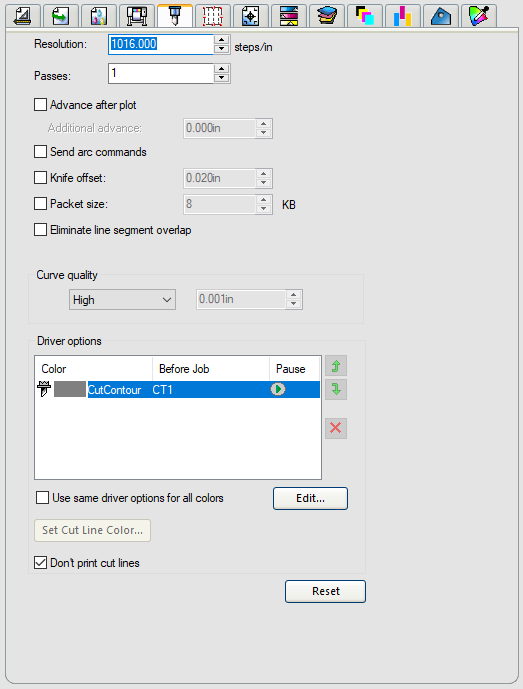

Este separador fornece algumas opções para o corte de contornos. Este separador só aparece quando se tem um corte de contorno configurado no desenho.
Muitas destas configurações são descritas neste artigo: RIP e Diálogo de Impressão - Separador Contorno.
| Resolução |
Define quão precisos são os cortes em passos por polegada. Geralmente este valor não deve ser ajustado, mas um valor menor significa um tamanho de ficheiro menor. No entanto, uma resolução mais baixa fará com que as suas curvas pareçam mais bloqueadas. |
|
Avanço após a trama |
Evita que o cortador regresse à posição de casa depois de ter terminado o corte. Se desejar que a plotter avance o material para além do fim do trabalho, introduza esse valor no campo de avanço adicional. |
|
Enviar Comandos de Arco |
Se o seu cortador tem uma função para lidar com curvas ou arcos, enviará comandos para utilizar essa função, resultando em curvas mais limpas. |
|
Offset da faca |
Algumas lâminas de corte requerem um offset para ajustar correctamente o ponto de corte para estar no centro da lâmina. Ligar isto e utilizar o valor designado pelo fabricante da faca para a ajustar no ponto correcto. |
|
Tamanho da embalagem |
Indica o tamanho do pacote de dados enviado para o cortador para cortadores conectados por ethernet. Só utilizar se o tráfego da sua rede for lento; a grande maioria das redes não deve precisar de alterar isto. |
|
Eliminar a sobreposição de segmentos de linha |
Quando dois objectos têm um percurso de corte de contorno que se sobrepõe, a sobreposição só será cortada uma vez. |
|
Qualidade da curva |
Determina a precisão das curvas, definindo o espaço máximo permitido entre a curva e a linha. Uma maior qualidade requer mais linhas, o que resulta num aumento do tamanho do ficheiro da parcela e do tempo de corte. |
|

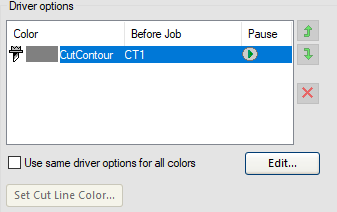

Opções do condutor |
Ver: RIP e Diálogo de Impressão - Separador Contorno Para as opções no botão Editar..., ver: Editar definições de cor de contorno Definir Cor da Linha de Corte: Só funciona em Propriedades de Trabalho por Defeito |
|
Não imprimir linhas de corte |
As linhas CutContour que designam onde os cortes de contorno devem ser impressos não serão impressas quando isto for verificado. Apenas utilizado quando um trabalho de corte de contorno é localizado directamente no Gestor de Produção e não através do diálogo de RIP e Impressão da Flexi. |
|
Reiniciar |
Reinicia todas as definições no separador para as suas definições padrão, incluindo quaisquer definições aplicadas às opções do Condutor e tipos de corte de contorno. |
