As linhas de orientação são ajudas de desenho apresentadas como linhas tracejadas no espaço de trabalho. As linhas de orientação permitem a colocação precisa de pontos dentro do desenho. Quando a opção Ajustar à linha de orientação está activada, os contornos movidos perto de uma linha de orientação serão automaticamente posicionados ao longo da linha de orientação ou na intersecção de duas linhas de orientação.
Criar directrizes

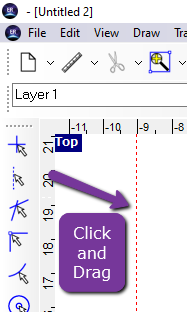

A forma mais fácil de criar uma linha de orientação é clicar na régua horizontal ou vertical e arrastar uma linha de orientação para o espaço de trabalho. Uma nova linha de orientação também pode ser criada utilizando o diálogo Editar linha de orientação.
Editar directrizes Diálogo

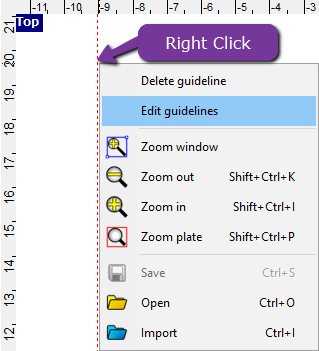

Abra a caixa de diálogo das directrizes abrindo Ver > Editar directrizes ou clicando com o botão direito do rato numa diretriz existente e seleccionando Editar directrizes.

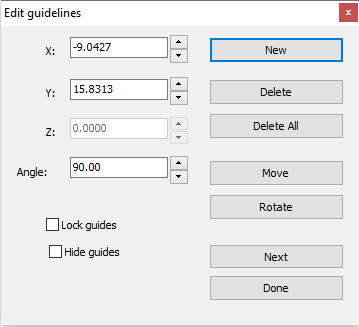

A caixa de diálogo da linha de orientação fornece parâmetros para definir as coordenadas X, Y e Z e o ângulo de uma linha de orientação. Quando estão activas várias linhas de orientação no espaço de trabalho, o botão Seguinte desloca-se através das linhas de orientação. A linha de orientação ativa mudará de vermelho para azul e os parâmetros serão apresentados na caixa de diálogo.
Novo | Criar uma nova linha diretriz na posição especificada |
Eliminar | Eliminar a diretriz selecionada |
Mover | Deslocar a linha diretriz para as coordenadas especificadas |
Rodar | Rodar a linha de orientação no ângulo especificado |
Guias de bloqueio | Impedir a deslocação de todas as directrizes |
Esconder guias | Ocultar todas as directrizes |
