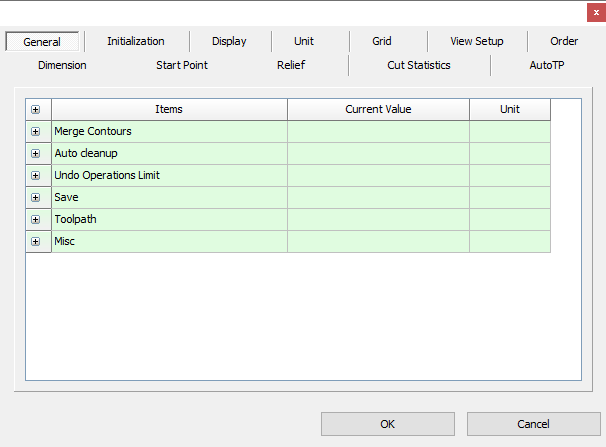

Fundir contornos
Definir o comportamento para a fusão de contornos abertos ao importar de outros programas de desenho.
| Importação |
Fundir contornos na importação |
| Colar |
Fundir contornos quando colados |
| Tolerância |
Separação máxima entre os pontos finais do contorno que ainda serão fundidos |
Limpeza de automóveis
Controlar se os segmentos curtos são automaticamente eliminados quando importados ou colados.
| Importação |
Eliminar segmentos curtos quando os contornos são importados |
| Colar |
Eliminar segmentos curtos quando os contornos são colados a partir da área de transferência |
| Tolerância |
Comprimento máximo do segmento a eliminar |
Limite de operações de anulação
Controla o número de operações que podem ser anuladas pelo comando Desfazer.
| Ilimitado | Todas as operações efectuadas desde a última gravação podem ser anuladas |
| Limitada | Apenas o número especificado de acções pode ser anulado |
Guardar
Especificar um intervalo de tempo de gravação automática
| Guardar automaticamente | Ativa a funcionalidade de poupança automática |
| Intervalo de tempo | O intervalo de tempo entre as gravações automáticas |
Percurso da ferramenta
| Escalonamento de grupos de percursos de ferramenta | Permitir que os grupos de percursos de ferramenta sejam dimensionados quando selecionado. Quando um grupo de percursos de ferramenta é dimensionado, os percursos de ferramenta serão automaticamente recalculados utilizando os parâmetros da estratégia original. Se não estiver selecionado, os grupos de percursos de ferramenta não podem ser redimensionados. |
| Recortar percursos de ferramenta na placa | Os percursos de ferramenta de saída não se estenderão para além dos limites da placa quando verificados |
| Corte horizontal | Permitir que os percursos de ferramenta sejam rodados para fora do plano horizontal X-Y quando selecionado. Esta opção só é aplicável se estiver a utilizar uma máquina que seja capaz de cortar percursos de ferramenta fora do plano X-Y. |
Diversos
| Incremento de colisão | Por predefinição, a distância a que um objeto selecionado é movido quando a tecla de seta é premida. Se premir Shift + tecla de seta, o incremento da saliência varia com base no nível de zoom, pelo que, quando o zoom é aproximado, os objectos movem-se em incrementos mais pequenos. |
| Clique em Incremento | A quantidade que os valores mudam quando as setas de ajuste são clicadas nas caixas de diálogo. |
| Limiar de disparo | A distância em pixéis a partir da qual os encaixes têm efeito e o cursor move-se automaticamente para a geometria encaixada |
