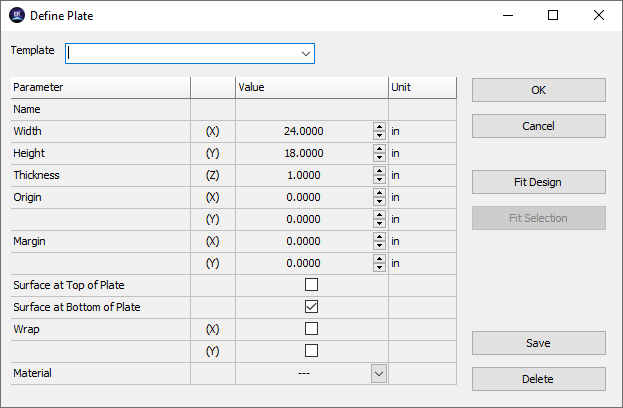

Quando abre um novo documento, a caixa de diálogo Definir Placa aparece automaticamente. Pode também encontrá-lo em Maquinação > Definir Cha pa ou na Barra de Ferramentas de Ficheiro. As outras opções de Definição de Placa também podem ser encontradas nestes mesmos menus.
Especificar as dimensões do material de trabalho e o tipo de material.
Parâmetros
| Largura | Dimensão da placa ao longo do eixo X |
| Altura | Dimensão da placa ao longo do eixo Y |
| Espessura | Dimensão da placa ao longo do eixo Z |
| Origem X/Y | A posição do canto inferior esquerdo da placa |
| Margem X/Y | Se introduzido, será gerado um segundo retângulo tracejado dentro da placa com as margens especificadas. Normalmente utilizado para ocultar localizações de grampos. |
| Opção de superfície | Selecionar para definir a superfície da placa na parte superior do material ou na parte inferior do material (parte superior da mesa). |
| Placa de embrulho | O EnRoute suporta a saída para máquinas CNC de acesso rotativo. A ativação da opção Wrap plate define automaticamente o tamanho da placa na direção X ou Y para que seja compatível com o desenho que está a ser envolvido. A dimensão da placa envolvida é a circunferência da superfície envolvida, que corresponde à espessura do material, que para uma superfície envolvida é o raio do material. |
| Material | Select the type of material being used. Materials are defined in the material library. |
| Save | Save the current plate parameters as a template. The template can be loaded when defining another plate from the template box. |
| Delete | Delete the currently selected template. |
| Fit Design | Automatically adjust the height and width of the plate to fit the current design. |
| Fit Selection | Automatically adjust the height and width of the plate to fit the currently selected contours. |
Create Plate from Contour
Define a plate with any shape. Select any closed contour and activate the Create Plate from Contour command.
This tool is useful when used with the remnant contour created by the nesting tool, automatically defining the next plate as the remnant sheet from the last cut.
Plate Panels
Define an area within a panel to generate output for toolpaths. This tool is most useful for breaking up large designs that can be cut in smaller pieces.
-
Define a basic plate, it should be the size of the design to cut.
-
Activate the plate panels command, a wide yellow border will appear within the plate boundary.
-
Click outside the plate border and drag to the location within the panel to create the plate. Hit Enter to apply.
Use the F2 button to open a precision dialogue window to precisely place the panel border. Click OK to apply. -
The shaded area is the active area to generate toolpaths, any toolpaths that cross the boundary will be cut off when output.
-
Para mudar os painéis activos, active o comando de painéis de placas e clique num painel diferente. Prima Enter ou abra o menu F2 e clique em OK para aplicar a alteração.
Modelos de placas
Os modelos podem ser utilizados para guardar definições de placas que podem ser utilizadas em vários desenhos.
Criar modelo
-
Introduzir parâmetros na caixa de diálogo Definição da placa
-
Introduzir um nome de modelo na caixa Modelo
-
Clique em Guardar para adicionar o modelo à biblioteca
Utilizar um modelo
-
Abrir a caixa de diálogo Definição da placa
-
Clique na caixa pendente Modelo
-
Selecionar o modelo da lista para carregar os parâmetros guardados
