Combinar vários contornos sobrepostos através de diferentes operações de soldadura.
Soldadura Unida
As áreas sobrepostas são fundidas para formar um contorno que é a união de todas as partes.
Soldadura Comum
Apenas as secções sobrepostas entre contornos são fundidas num único contorno.
Soldar Subtrair
O volume de um número de contornos é removido do primeiro contorno selecionado. O contorno resultante é o primeiro contorno menos qualquer área que se sobreponha a outros contornos.
Serra de soldar
Criar contornos com base nas intersecções de contornos no desenho.
A ferramenta Jigsaw trabalha com contornos abertos e fechados, o que pode ser útil na construção de contornos fechados para o traçado de ferramentas.

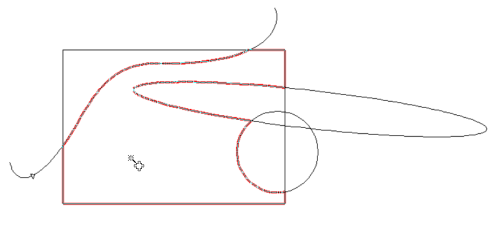

Mova o cursor sobre o desenho e os contornos possíveis serão realçados automaticamente.

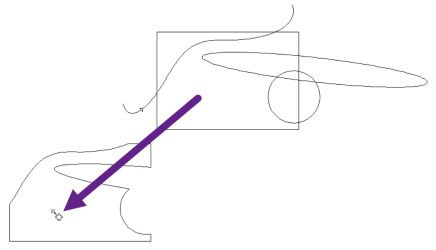

Quando a forma desejada estiver realçada, clique e arraste para criar o novo contorno. Solte para colocar o contorno no desenho.
A ferramenta Serra de recortes trabalha no plano XY e pode ser aplicada a contornos em diferentes alturas Z. Todos os contornos são projectados para o plano XY e os contornos resultantes são criados dentro do plano XY a uma altura Z de 0.
