Aktualisierte Funktionen
• Erkennung doppelter Geometrien
Wenn sich in Dateien, in der Regel Dateien mit Vektorgrafiken, überlappende Geometrien befinden, können bei der Werkzeugwegplanung und der G-Code-Ausgabe Probleme auftreten. Es wurde eine neue Funktion hinzugefügt, um doppelte Geometrien zu erkennen, die sich überlappen.

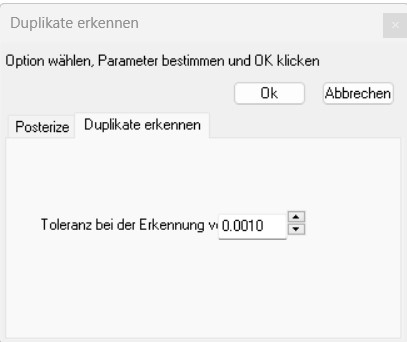

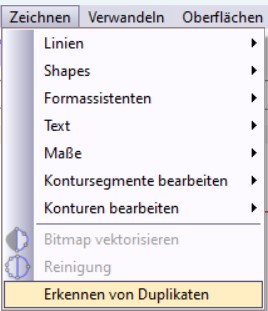

Funktion „Erkennen von Duplikate “ im Menü „Zeichnen“ und im zugehörigen Einstellungsfenster
Wenn solche Geometrien erkannt werden, haben Benutzer die Möglichkeit, sie auszuwählen, zu löschen oder auf eine neue Ebene zu verschieben, um sie besser kontrollieren und organisieren zu können.

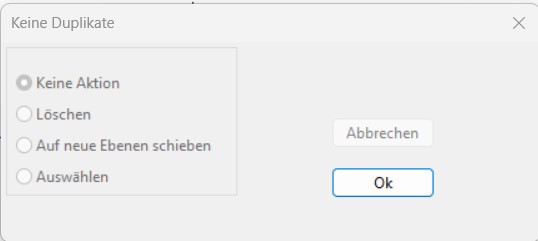

Auswahl der Folgeaktionen für „Duplikate erkennen“
• Konfigurierbare „Zone setzen“
Benutzer können jetzt „Zone setzen“ auf dem Blatt definieren, indem sie Geometrien zeichnen und entsprechend markieren . Diese Funktion verhindert, dass sich das Werkzeug durch diese eingeschränkten Bereiche bewegt. Während der Ausgabegenerierung leitet EnRoute automatisch jede Bewegung um, die sonst durch diese Zonen verlaufen würde.

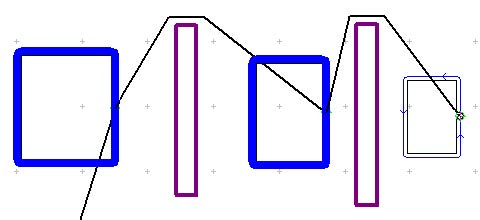

Vorschau der Werkzeugpfade mit festgelegten und aktivierten „Zone setzen"
• Verbesserungen des EnRoute-Installationsprogramms
Das EnRoute-Installationsprogramm wurde verbessert, um Benutzerkonfigurationen bei Updates beizubehalten. Wenn Benutzer eine vorhandene Installation überschreiben, bleiben ihre Setup- und Konfigurationsdateien intakt, sodass ein nahtloses Upgrade gewährleistet ist.
Verbesserung des offenen Versatzpfads: Werkzeugradius von Anfang und Ende abziehen
Beim Anwenden des offenen Versatzwerkzeugpfads können Benutzer jetzt den Werkzeugradius am Anfang und Ende des Pfads abziehen. Dadurch wird sichergestellt, dass die resultierende Schnittlänge genau der Länge der auf dem Bildschirm angezeigten Geometrie entspricht.

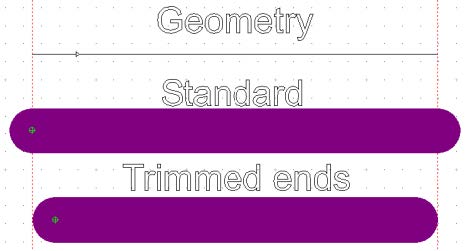

Visualisierung desselben Pfads ohne oder mit aktivierten getrimmten Enden
Werkzeugpfad ohne Anheben mit 3D-Liniendefinition
Die Funktion „No-Lift-Werkzeugweg“ wurde verbessert, um Szenarien zu unterstützen, in denen eine 3D-Linieneingabe festgelegt ist. Diese Funktion funktioniert nahtlos, solange der Eintrittswinkel auf 0 eingestellt ist.

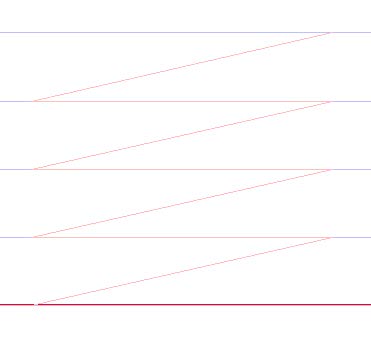

Standardlift:
Das Werkzeug hebt zwischen jedem Durchgang an

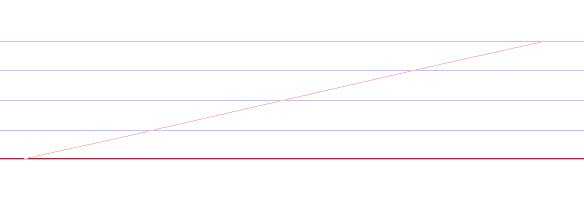

Kein Lift mit Standardoption:
Der Startpunkt des Einstichs bewegt sich dynamisch entlang des Werkzeugwegs zwischen den Durchgängen.
Kein Lift mit Ausrichtungsoption:
Der Einstich behält bei jedem Durchgang die gleichen XY-Koordinaten bei, indem er zum ursprünglichen Startpunkt zurückkehrt, ohne anzuheben
• Gleichzeitiges Importieren mehrerer Dateien
In der Import-Benutzeroberfläche können jetzt mehrere Dateien ausgewählt werden. Darüber hinaus können Benutzer in den EnRoute-Einstellungen konfigurieren, wie der Import mehrerer Dateien gehandhabt wird:
• Dateien können automatisch nebeneinander mit einer definierten Lücke platziert werden.
• Dateien können mit der linken Maustaste visuell platziert werden, um eine präzise Positionierung zu ermöglichen.
• Sortierung von Unterpfaden in der Ausgabe
Das G1-Ausgabefenster wurde um eine neue Option zur Sortierung von Unterpfaden erweitert. Dadurch können Benutzer Werkzeugpfadgruppen aufteilen und organisieren, bevor sie mit dem Sortiervorgang fortfahren, was eine effizientere Ausgabeverwaltung ermöglicht.
• Sicherungsoption
Benutzer können jetzt über das Hilfemenü Sicherungen erstellen.

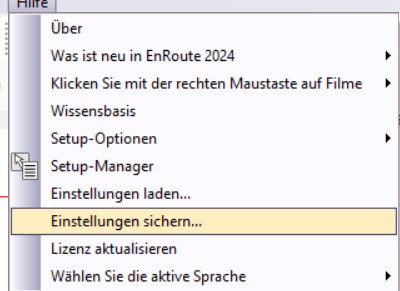

Neue Sicherungsoption im Hilfemenü
Standardmäßig wird die Sicherung im Ordner „ProgramData“ auf dem C-Laufwerk gespeichert.

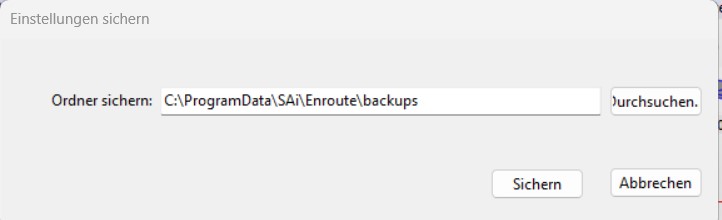

Wählen Sie den Speicherort der Sicherung über die Einstellungen aus.

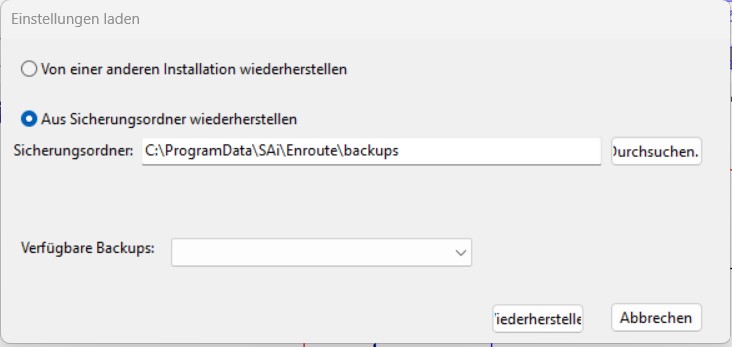

Das Laden eines Backups kann über die Option „Einstellungen laden“ erfolgen.
Es können mehrere Backups verwaltet und verwendet werden, um die Software auf einen früheren Stand zurückzusetzen
• Perspektivische Ansicht: Zoom-Verbesserung
Das Vergrößern und Verkleinern in der perspektivischen Ansicht basiert nun auf der Position des Mauszeigers und entspricht dem Verhalten anderer Ansichten, um eine intuitivere Benutzererfahrung zu ermöglichen.
Behobene Fehler
• Das Trimmwerkzeug erkennt die Begrenzungen falsch und zeichnet die Linien neu
• Zeichnen einer Linie mit „Fangbogen an Tangente“ und „Fang zwei Bogentangenten“ – die resultierende Linie berührt die Geometrie nicht
• Enroute 24 behält die Reihenfolge nicht bei, wenn Sie von „2D simulieren“ oder „Ortho simulieren“ zu „Manuelle Reihenfolge“ wechseln
• Wenn ein letzter Durchgang auf 0 ohne Hebewerkzeugweg eingestellt ist, führt dies beim letzten Durchgang zu einem Hub in Z
• Durch Klicken auf die Schaltfläche „Unterpfade anordnen“ kommt es zu einem visuellen Fehler bei den Zahlen.
ATP: Der Ausdruck der Teile wird für jede generierte Datei/Platte wiederholt
ATP – doppelseitige Bearbeitung: Die Rückseite wird unzählige Male wiederholt
Benutzerdefinierte Spiralfüllung: falscher Bereich für die Mitte
Adaptive Spiralfüllung generiert keine Werkzeugwege, wenn Optimierung auf Keine eingestellt ist
Bearbeitung des Ein-/Ausgangs funktioniert nicht richtig, wenn der Werkzeugweg eine bestimmte Z-Tiefe hat
