Funktionsaktualisierungen
Mehrseitiger Auftrag
Benutzer können nun zusätzlich zum Standard- und doppelseitigen Auftragstyp auch den mehrseitigen Auftragstyp auswählen.
Dieser neue Auftragstyp ermöglicht eine effizientere Bearbeitung auf Systemen, die mit Aggregatwerkzeugen oder Seitenfräsmotoren ausgestattet sind.

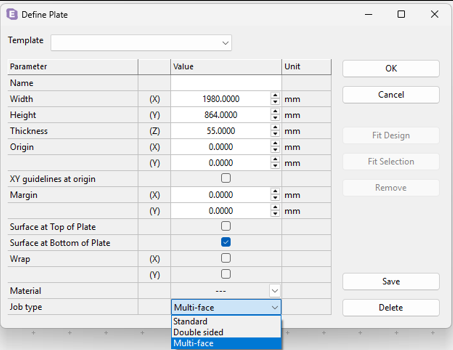

Plattendefinition mit hinzugefügtem Auftragstyp
Es wurden zusätzliche Ansichten hinzugefügt, um die Konstruktion und die Erstellung von Werkzeugwegen auf jeder Seite des Materials zu unterstützen.
Ansichtsauswahl durch Rechtsklick auf die aktive Ansicht
Zeichnen, Bearbeiten und Werkzeugwegberechnung auf jeder Seite des Materials werden nun vollständig unterstützt, ebenso wie die meisten anderen EnRoute-Funktionen.

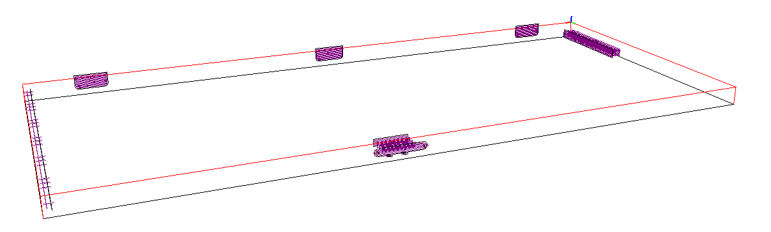

Perspektivische Ansicht eines Mehrflächen-Auftrags
Für die Konstruktion und Positionierung können Benutzer einfach ein Objekt auswählen und es auf eine andere Seite verschieben oder kopieren. Das Objekt wird automatisch neu positioniert und ausgerichtet, um es an die ausgewählte Fläche anzupassen.

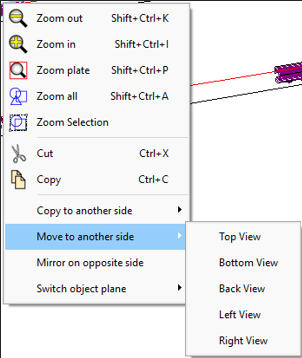

Kontextmenü mit „Verschieben“, „Kopieren“ und „Ebene wechseln“.
Bei der Arbeit mit importierten Geometrien befinden sich Objekte möglicherweise bereits in der richtigen Position, müssen jedoch der entsprechenden Seite zugewiesen werden. In solchen Fällen können Benutzer einfach die Ebene wechseln – dadurch wird die Geometrie zugewiesen, ohne ihre Position zu verändern.
Das Einrichten von Aggregaten ist ganz einfach:
- Weisen Sie Werkzeuge einem Steckplatz zu, der der Aggregatkonfiguration entspricht.
- Geben Sie bei Bedarf Versätze ein.
- Klicken Sie zur Bestätigung auf „Speichern“.

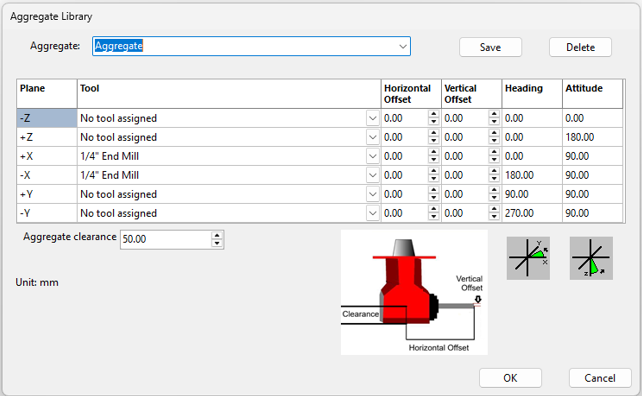

Menü „Aggregatbibliothek“
Bei der Ausgabe eines vorbereiteten Auftrags wählt EnRoute nun automatisch die entsprechenden Aggregate aus, sofern diese verfügbar sind.

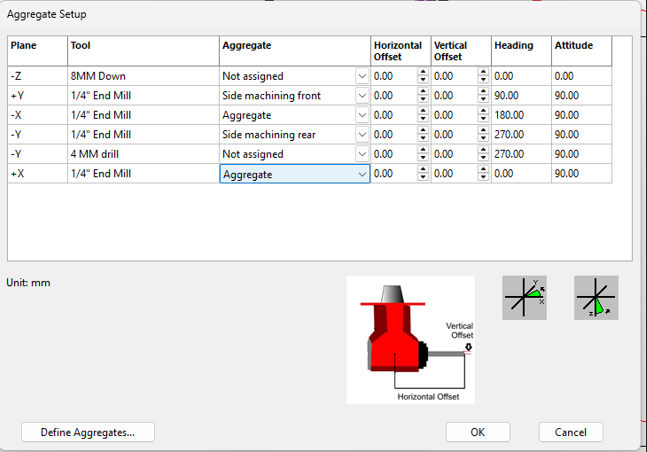

Fenster „Aggregateinrichtung“ beim Erstellen der Ausgabe
Stellen Sie wie immer vor der Ausgabe sicher, dass sich die Werkzeuge an der richtigen Position im Werkzeugwechsler befinden.

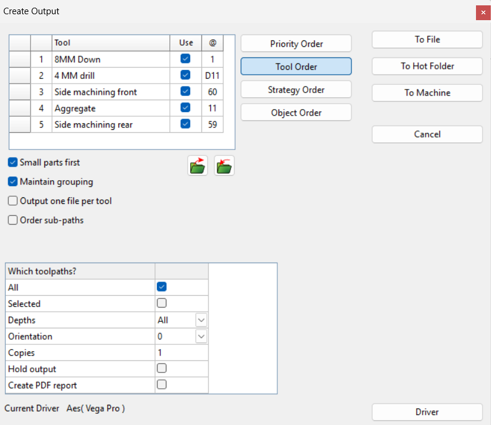

Ausgabefenster mit ausgewählter Werkzeugreihenfolge und angezeigten Positionen
Tutorial
https://www.youtube.com/watch?v=7RRg0GWNtyw
Behobene Fehler
- Es wurde ein Problem behoben, bei dem das Werkzeug „Radius/Durchmesser/Linienabmessung“ kein Zurückgehen zuließ.
- Es wurde ein Problem behoben, bei dem das Werkzeug „Einzelabmessung” nicht mit einem Rechtsklick geschlossen werden konnte.
- Es wurde ein Problem behoben, das dazu führte, dass vorhandene Speicherungen gelöscht wurden, bevor die neue Speicherung in EnRoute erstellt wurde.
- Absturz beim Importieren von AutoCAD DXF-Dateien behoben (Build 219).
- Problem behoben, bei dem die erneute Ausgabe von ATP-Aufträgen mit Beschriftungen zu Koordinatenverschiebungen ohne Bearbeitungen führte.
- Problem behoben, bei dem Mehrfachauswahlbearbeitungen beim Doppelklicken auf einen Werkzeugweg nicht angewendet wurden.
- Problem behoben, bei dem das Doppelklicken auf einen Gewindefräswerkzeugweg die Einstellungen nicht aktualisierte.
- Problem behoben, bei dem die Optionen für den Werkzeugwegplan für offene Konturen alle ausgegraut waren (Gravur jetzt verfügbar).
- Problem behoben, bei dem die Bearbeitung des Textabstands zu falschen Ergebnissen führte.
- Problem behoben, bei dem der Fortschrittsbalken für die 3D-Simulation den Fortschritt nicht anzeigte.
- Problem behoben, bei dem die horizontalen -Y-/+Y-Achsenbohrer in der Bohrbankkonfiguration nicht korrekt gespeichert wurden.
- Problem behoben, bei dem die Bearbeitung der Platte aus den Kontureinstellungen die Plattengröße auf den ursprünglichen Wert zurücksetzte.
