Mit Hilfe von Ebenen lassen sich Zeichnungselemente voneinander trennen, so dass nicht benötigte Informationen ausgeblendet werden können. Objekte in verschiedenen Ebenen können in unterschiedlichen Farben angezeigt werden, um verschiedene Teile des Entwurfs zu unterscheiden.
Ebenen-Symbolleiste
Aktivieren Sie die Ebenensymbolleiste unter Einrichtung > Symbolleisten > Ebenen. Die Ebenen-Symbolleiste bietet ein Auswahlfeld, in dem Sie eine bestimmte Ebene zur Anzeige auswählen können.
Die Schaltfläche Alle Ebenen aktivieren
macht alle Ebenen sichtbar.

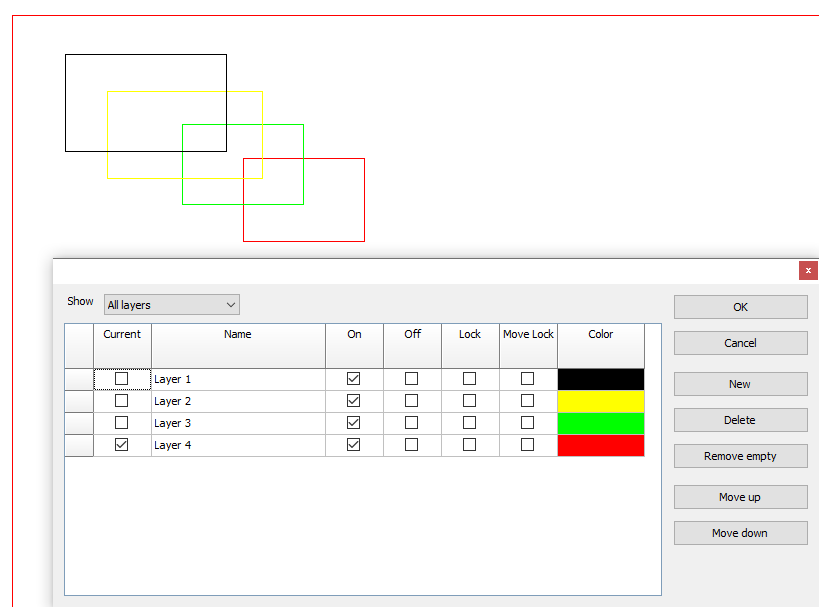

Ebenen Dialog
Für jede Ebene gibt es mehrere Optionen: Ein, Aus, Sperren und Verschiebesperre. Ein Kontrollkästchen zeigt an, dass die Option für die ausgewählte Ebene aktiviert ist.
| Auf | Alle Objekte in der Ebene werden angezeigt und können ausgewählt werden. |
| Aus | Keines der Objekte in der Ebene ist sichtbar und keines kann ausgewählt werden |
| Schloss | Alle Objekte auf der Ebene werden angezeigt, können aber nicht ausgewählt werden. Die Zeichenwerkzeuge rasten weiterhin an der gesperrten Geometrie ein. |
| Sperre verschieben | Alle Objekte in der Ebene werden angezeigt und können ausgewählt, aber nicht verschoben werden. |
Ebene Operationen
| Wählen Sie die aktuelle Ebene | Markieren Sie das Feld Aktuell für diese Ebene. |
| Eine neue Ebene hinzufügen | Klicken Sie auf Neu. Die neue Ebene wird am Ende der Liste hinzugefügt und als aktuelle Ebene ausgewählt. |
| Ebenen löschen | Wählen Sie die Ebene und klicken Sie auf Löschen. Alle Objekte innerhalb der Ebene werden ebenfalls gelöscht. |
| Leere Ebenen entfernen | Klicken Sie auf die Schaltfläche Leere entfernen. |
| Umbenennen einer Ebene | Bearbeiten Sie den Text in der Namensspalte für diese Ebene. |
| Ändern der Farbe einer Ebene | Klicken Sie auf die neben der Ebene angezeigte Farbe, um den Farbauswahldialog zu öffnen. Wählen Sie eine neue Farbe und klicken Sie auf OK. |
| Verschieben von Layern | Wählen Sie die Ebene aus und klicken Sie auf Nach oben oder Nach unten verschieben. Sie können Ebenen auch verschieben, indem Sie auf den Zeilenkopf am linken Rand der Liste klicken und ihn ziehen. |
| Ebenen ausblenden oder anzeigen | Markieren Sie in der Spalte Ein und Aus die Option Ein, um eine Ebene anzuzeigen, und die Option Aus, um eine Ebene auszublenden. Die aktuelle Ebene kann nicht ausgeblendet werden. |
| Sperren einer Ebene | Aktivieren Sie die Option Sperren. Deaktivieren Sie das Häkchen, um die Ebene zu entsperren. |
| Änderungen speichern und Beenden | Klicken Sie auf OK. |
| Änderungen abbrechen | Klicken Sie auf Abbrechen, um alle Änderungen zu verwerfen. |
Ebene ändern
-
Wählen Sie die zu ändernden Objekte aus
-

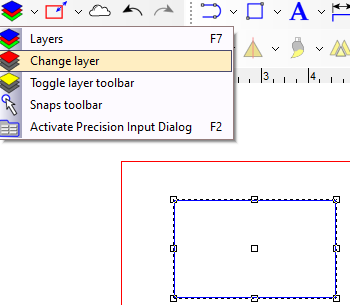

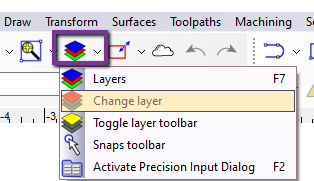

Aktivieren Sie den Befehl Ebene ändern
-

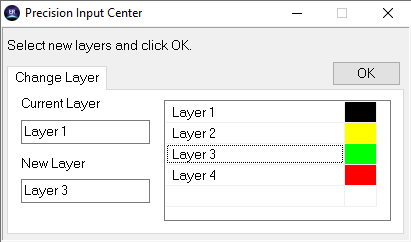

Klicken Sie im Dialogfenster auf die neue Ebene. Die aktuelle Ebene und die neue Ebene werden beide angezeigt
-
OK anklicken
