Hilfslinien sind Konstruktionshilfen, die als gestrichelte Linien im Arbeitsbereich angezeigt werden. Hilfslinien ermöglichen eine präzise Platzierung von Punkten innerhalb der Zeichnung. Wenn "An Hilfslinie fangen" aktiviert ist, werden Konturen, die in die Nähe einer Hilfslinie bewegt werden, automatisch entlang der Hilfslinie oder am Schnittpunkt zweier Hilfslinien positioniert.
Leitfaden erstellen

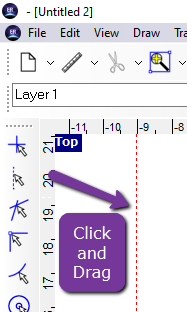

Am einfachsten lässt sich eine Hilfslinie erstellen, indem Sie auf das horizontale oder vertikale Lineal klicken und eine Hilfslinie in den Arbeitsbereich ziehen. Eine neue Hilfslinie kann auch mithilfe des Dialogs Hilfslinie bearbeiten erstellt werden.
Richtlinien bearbeiten Dialog

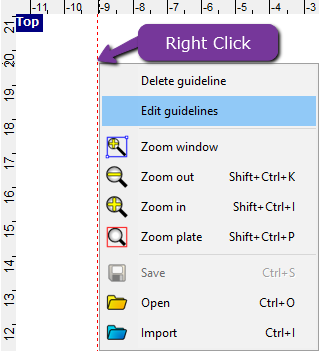

Öffnen Sie den Leitliniendialog, indem Sie Ansicht > Leitlinie bearbeiten aufrufen oder mit der rechten Maustaste auf eine vorhandene Leitlinie klicken und Leitlinie bearbeiten wählen.

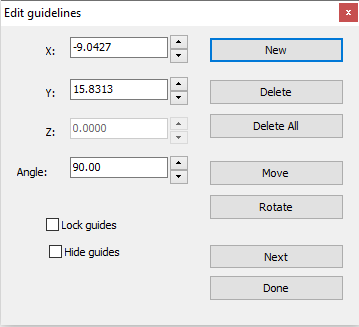

Der Hilfsliniendialog bietet Parameter zur Definition der X-, Y- und Z-Koordinaten sowie des Winkels einer Hilfslinie. Wenn mehrere Hilfslinien im Arbeitsbereich aktiv sind, können Sie sich mit der Schaltfläche Weiter durch die Hilfslinien bewegen. Die aktive Hilfslinie wechselt von rot zu blau, und die Parameter werden im Dialogfeld angezeigt.
| Neu | Erstellen einer neuen Leitlinie an der angegebenen Position |
| Löschen | Löschen Sie die ausgewählte Leitlinie |
| Verschieben | Verschieben der Hilfslinie an die angegebenen Koordinaten |
| Drehen Sie | Drehen Sie die Hilfslinie um den angegebenen Winkel |
| Schloss-Führungen | Verhindern, dass alle Leitlinien verschoben werden |
| Leitfäden ausblenden | Alle Leitlinien ausblenden |
