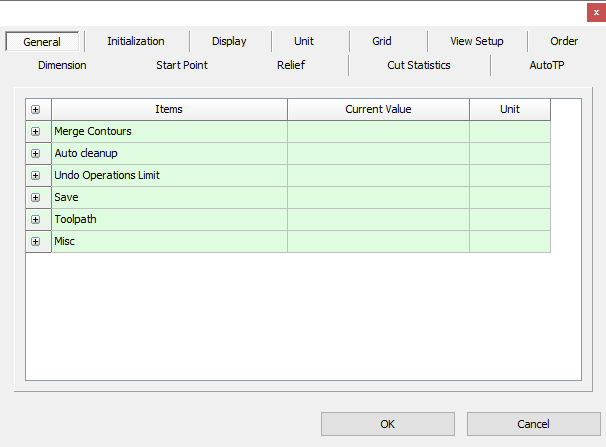

Konturen verschmelzen
Definieren Sie das Verhalten für das Zusammenführen von offenen Konturen beim Importieren aus anderen Zeichenprogrammen.
| Importieren |
Konturen beim Import zusammenführen |
| Kleister |
Konturen beim Einfügen zusammenführen |
| Toleranz |
Maximaler Abstand zwischen Konturendpunkten, die noch zusammengeführt werden sollen |
Auto Cleanup
Legen Sie fest, ob kurze Segmente beim Importieren oder Einfügen automatisch gelöscht werden sollen.
| Importieren |
Löschen kurzer Segmente beim Importieren von Konturen |
| Kleister |
Löschen kurzer Segmente beim Einfügen von Konturen aus der Zwischenablage |
| Toleranz |
Maximale Länge des zu löschenden Segments |
Operationen rückgängig machen Limit
Steuert die Anzahl der Operationen, die mit dem Befehl Rückgängig gemacht werden können.
| Unbegrenzt | Alle Operationen seit der letzten Speicherung können rückgängig gemacht werden |
| Begrenzt | Nur die angegebene Anzahl von Aktionen kann rückgängig gemacht werden |
Speichern Sie
Festlegen eines Zeitintervalls für die automatische Speicherung
| Automatisch speichern | Ermöglicht automatische Speicherfunktion |
| Zeitintervall | Das Zeitintervall zwischen automatischen Speicherungen |
Werkzeugweg
| Skalierung von Werkzeugweggruppen | Skalierung von Werkzeugweggruppen zulassen, wenn markiert. Wenn eine Werkzeugweggruppe skaliert wird, werden die Werkzeugwege automatisch unter Verwendung der ursprünglichen Strategieparameter neu berechnet. Ist das Kontrollkästchen nicht aktiviert, können Werkzeugweggruppen nicht skaliert werden. |
| Werkzeugwege an Platte anbringen | Die ausgegebenen Werkzeugwege reichen nicht über die Plattengrenzen hinaus, wenn sie markiert sind |
| Horizontales Schneiden | Werkzeugwege aus der horizontalen X-Y-Ebene drehen lassen, wenn markiert. Diese Option ist nur anwendbar, wenn Sie eine Maschine verwenden, die in der Lage ist, Werkzeugwege außerhalb der X-Y-Ebene zu schneiden. |
Sonstiges
| Erhöhte Schrittweite | Die Entfernung, um die ein ausgewähltes Objekt verschoben wird, wenn die Pfeiltaste standardmäßig gedrückt wird. Wenn Sie die Umschalttaste + Pfeiltaste drücken, ändert sich die Schrittweite der Verschiebung je nach Zoomstufe, so dass sich die Objekte bei starker Vergrößerung in kleineren Schritten bewegen. |
| Klicken Sie auf Inkrement | Der Betrag, um den sich Werte ändern, wenn in Dialogfeldern auf Anpassungspfeile geklickt wird. |
| Fangschwelle | Der Abstand in Pixeln, bei dem der Fang wirksam wird und der Cursor automatisch auf die gefangene Geometrie bewegt wird |
