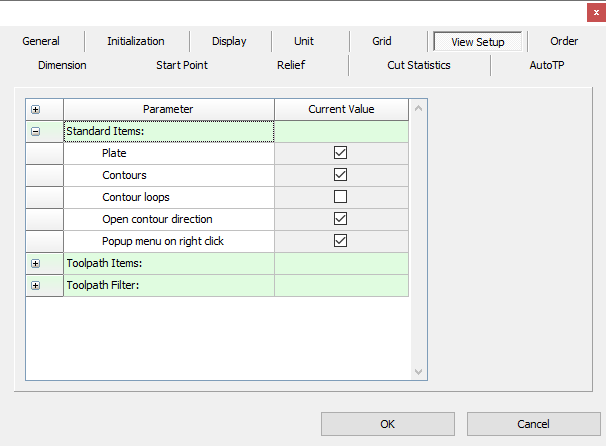

Sie können auch direkt zu diesem Fenster navigieren, indem Sie Ansicht > Ansicht Setup
Standardartikel
| Platte | Anzeige des Kennzeichens bei Kontrolle |
| Konturen | Konturen anzeigen, wenn markiert. Konturen sind die wichtigste Art von Zeichenelementen, diese Option wird normalerweise aktiviert gelassen |
| Konturschleifen | Konturschleifenindikatoren anzeigen, wenn aktiviert. Die Indikatoren werden angezeigt, bevor Werkzeugwege erzeugt werden. EnRoute entfernt automatisch Schleifen, wenn Werkzeugwege durch Änderung der Kontur erzeugt werden. |
| Konturrichtung öffnen | Anzeige von Pfeilen auf offenen Konturen, die deren Richtung angeben |
| Popup-Menü bei Rechtsklick | Öffnet ein Popup-Menü bei einem Rechtsklick im Arbeitsbereich, wenn markiert |
Werkzeugweg-Elemente
| Werkzeugwege | Werkzeugwege anzeigen |
| Richtung | Richtungspfeile auf Werkzeugwegen anzeigen |
| Eingang/Ausgang | Anzeige der Eintritts- und Austrittspositionen für jeden Werkzeugweg |
| Brücken | Anzeige der Position von Werkzeugwegbrücken |
| Startpunkt | Anzeige eines kleinen Kreises mit einem X darin, um den Startpunkt des Werkzeugwegs anzuzeigen |
Werkzeugweg Breite
Festlegen, wie Werkzeugwege angezeigt werden
| Zeilen | Zeigt Werkzeugwege als Linien mit Richtungspfeilen an. |
| Nach Werkzeug | Zeigt die Werkzeugwege mit dem Durchmesser des Werkzeugs an, das zur Erstellung des Werkzeugwegs verwendet wurde. |
Schalten Sie mit der Taste F9 zwischen den beiden Modi um.
Tiefe
Legt fest, wie Werkzeugwege basierend auf der Tiefe angezeigt werden
| Alle Tiefen | Alle Fräsbahntiefen werden angezeigt |
| Oberfläche | Werkzeugwege auf der Oberfläche werden angezeigt |
| Finale | Der letzte (untere) Werkzeugweg wird angezeigt |
| [Spezifische Tiefe] | Eine der spezifischen Tiefen, die den Pässen zugeordnet sind, wird angezeigt |
Werkzeuge
Steuern Sie, welche Werkzeugwege basierend auf dem zugehörigen Werkzeug angezeigt werden. Die Optionen werden auf der Grundlage der in der Zeichnung verwendeten Werkzeuge angezeigt.
| Alle Werkzeuge | Werkzeugwege für alle Werkzeugtypen werden angezeigt |
| [Spezifischer Typ] | Es werden nur Werkzeugwege angezeigt, die das ausgewählte Werkzeug verwenden. |
