Funktionsaktualisierungen

EnRoute Hub:

Mit dieser Version wird der EnRoute Hub eingeführt, ein zentrales Bedienfeld zur Verwaltung von Werkzeugwegen und Konstruktionsobjekten in EnRoute. Er fasst wichtige Workflow-Informationen in einer einzigen Oberfläche zusammen und verbessert so die Übersicht und den Zugriff auf Ihr gesamtes Projekt.

Der Hub kann über das Menü Ansicht ein- oder ausgeschaltet werden.

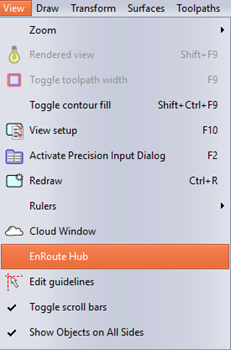

Aktivierung des EnRoute-Hubs im Menü „Ansicht“

Seite „Werkzeugweg“

Die Seite „Werkzeugweg“ bietet eine übersichtliche Zusammenfassung und eine Oberfläche zur schnellen Bearbeitung von Daten zum Werkzeugweg.

Benutzer können einen Werkzeugwegtyp auswählen, eine vorhandene Strategie wählen oder einen Werkzeugweg von Grund auf neu erstellen.

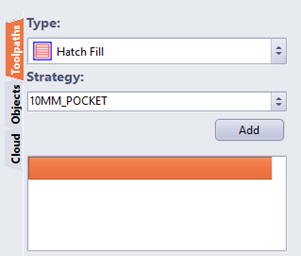

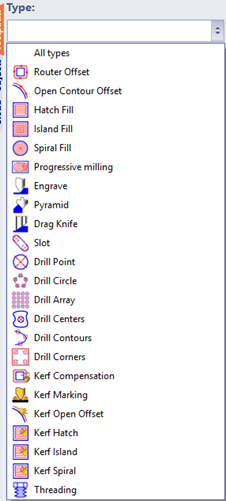

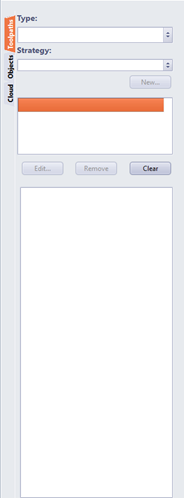

Seite „Werkzeugwege“                 Typauswahl Typ                     Strategieauswahl

Wenn ein Objekt mit Werkzeugweg ausgewählt ist, werden dessen Kernparameter im Bedienfeld angezeigt. Benutzer können wichtige Einstellungen wie Tiefen und andere werkzeugwegspezifische Parameter schnell anpassen und haben zudem schnellen Zugriff auf die Schnittparameter für jedes Werkzeug.

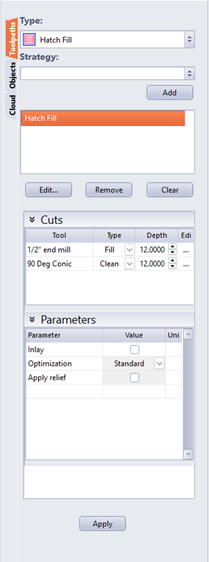

Parameter des ausgewählten Werkzeugwegs auf der Seite „Werkzeugwege“

Seite „Objekte“

Die Seite „Objekte“ bietet eine strukturierte Ansicht aller Konstruktionselemente innerhalb der Datei. Sie zeigt alle Dateiobjekte an, einschließlich Ebenen, Blätter, Werkzeugwege und Gruppen

Sie spiegelt die aktuellen Auswahlen im Zeichenbereich wider und kann auch zum Erstellen neuer Auswahlen verwendet werden

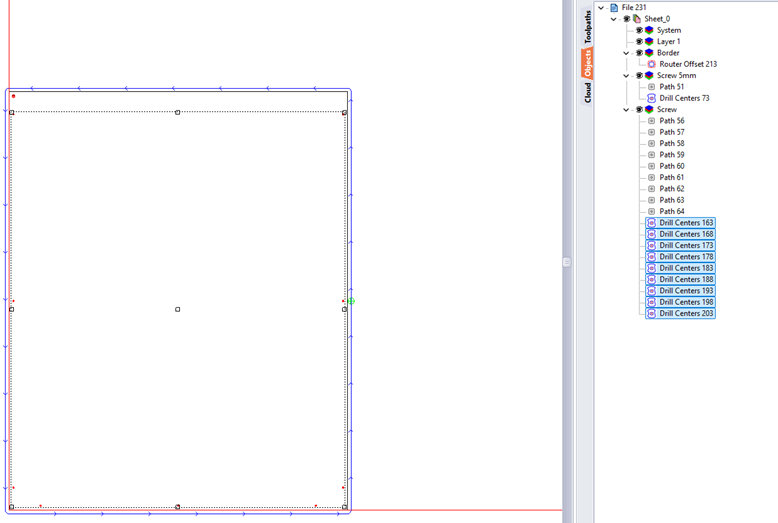

Auswahl, die auf der Seite „Objekte“ widergespiegelt wird

Sie enthält ein Kontextmenü zum Erstellen, Bearbeiten und Löschen von Werkzeugwegen direkt aus der Listenansicht

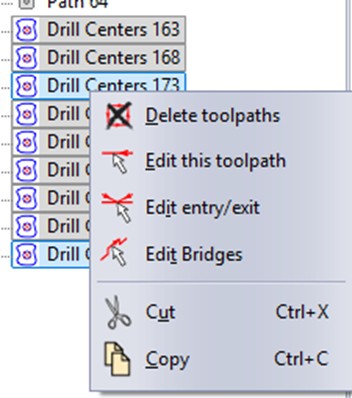

Kontextmenü auf der Seite „Objekte“

Die Systemebene zeigt Gruppen an, sofern diese in der Datei vorhanden sind. Bei Verwendung des Moduls „Automatische Werkzeugbahnberechnung“ übernehmen gruppierte Elemente den Teilenamen als Gruppenbezeichnung.

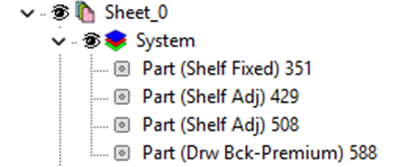

Systemebene der Seite „Objekte“

Elemente können zur schnellen Organisation zwischen Ebenen und Blättern per Drag & Drop verschoben werden

Seite „Cloud“

Die Seite „Cloud“ verfügt nun über eine eigene Registerkarte im EnRoute Hub.

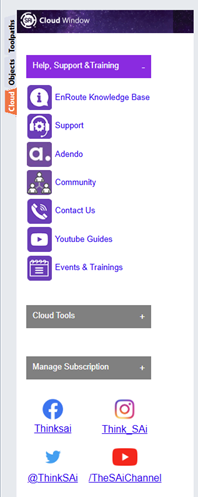

Cloud-Seite innerhalb des Hubs

Verbesserungen bei der manuellen Reihenfolge:

Die manuelle Reihenfolge wurde erweitert, um eine detailliertere Steuerung pro Ebene zu ermöglichen.

• Benutzer können nun für jede Ebene eine separate manuelle Reihenfolge definieren, anstatt sich auf ein einziges globales Reihenfolgesystem zu verlassen.
• Um die Ausgabereihenfolge vollständig zu steuern, muss die Reihenfolgepriorität wie folgt festgelegt werden:
  1. Ebenen priorisieren
  2. Dann Objekte

     Beispiel:

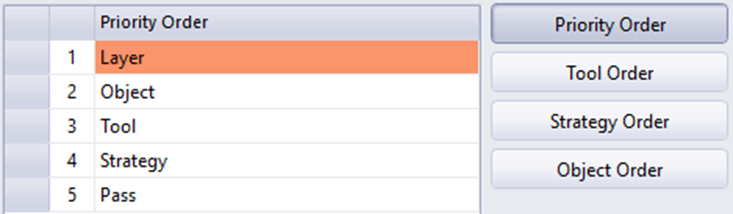

Priorisierungsbeispiel für die manuelle Reihenfolge pro Ebene


Behobene Fehler

• Behebung eines Fehlers, bei dem automatische Bohrversätze fälschlicherweise von einem bestimmten Bohrreihenlayout ausgingen
• Behebung eines Fehlers, bei dem „3D-Gravur zu Relief“ nicht korrekt auf das Relief angewendet wurde
• Behebung eines Problems, bei dem nach dem Öffnen der Quad-Ansicht nach der Relief-Erstellung ein schwarzer Bildschirm erschien
• Behebung eines Problems, bei dem Ein-/Ausgangs- und Brückenelemente in der Perspektive und in der Seitenansicht nicht angezeigt wurden
• Probleme beim Neuzeichnen von Hilfslinien behoben
• Zu kleiner Text des Messwerkzeugs behoben
• Oberflächen- und Fasenwerkzeuge markieren ausgewählte Konturen nicht – behoben
• „Relief bearbeiten“ aktualisiert Wirkungsbereich und Vorschau nicht – behoben
• Erstellung von Polygonnetzen wird nicht korrekt angezeigt – behoben
