Regla y cuadrícula

Las reglas aparecen en la parte superior e izquierda de la pantalla principal para ayudarle a medir y alinear objetos. Al mover el cursor en el área de diseño, una marca en cada regla sigue el movimiento del cursor. Además, las coordenadas de la posición del cursor se muestran en la esquina inferior izquierda de la pantalla.


Para mostrar u ocultar las reglas, desde el menú Ver

  • Apunte a Mostrar.
  • Haga clic en Mostrar Reglas.

Las cuadrículas, al igual que las reglas, pueden ayudarle a alinear los objetos en el área de diseño. Las cuadrículas se muestran como líneas horizontales y verticales dentro del área de diseño. No se mostrarán cuando las imprima.

Para mostrar u ocultar las cuadrículas, desde el menú Ver:

  • Apunte a Mostrar.
  • Haga clic en Mostrar cuadrícula.

Las reglas, las cuadrículas y todos los demás valores numéricos que representan una longitud siguen un sistema de unidades definido en su software. Para cambiar el sistema de unidades, haga clic con el botón derecho en una regla y seleccione la nueva unidad. Esto incluye Pulgadas, Pies, Pulgadas Decimales (es decir, Pulgadas con las marcas en incrementos de 0,1 en lugar de fracciones), Milímetros, Centímetros, Metros y Puntos (una pequeña unidad de medida utilizada para las Fuentes. Un punto = 1/72 pulgadas)


Observe las opciones aquí para Regla y Cuadrícula... así como para mostrar la Regla.

Por defecto, el origen de las reglas se encuentra en la esquina inferior izquierda del área de diseño. Para cambiar el origen, puede hacer clic y arrastrar el icono de origen en la esquina superior izquierda de su pantalla



Haga clic y arrastre el icono de origen        El nuevo origen




También puede ajustar la posición del origen utilizando el cuadro de diálogo Configuración de la regla y la cuadrícula.



Para mostrar la configuración de la regla y la cuadrícula, realice una de las siguientes acciones:

  • Haga doble clic en el icono del Origen en la esquina superior izquierda del área de diseño.
  • Haga clic con el botón derecho del ratón en cualquier lugar de la regla y seleccione Regla y cuadrícula.
  • En el menú Ver, seleccione Regla y cuadrícula.

El cuadro de diálogo Regla y Cuadrícula consta de las pestañas Regla y Cuadrícula.

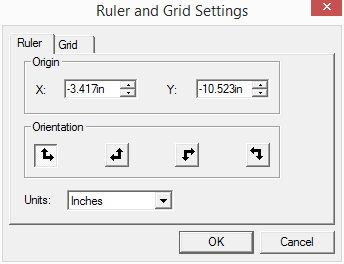

En la pestaña Regla, ajuste los siguientes parámetros:

Origen

Introduzca las coordenadas X,Y del nuevo origen. Esto es en referencia al origen existente.

Orientación

Haga clic en uno de estos botones para cambiar la orientación de las coordenadas en las reglas X,Y.

Unidades

Seleccione en esta lista el sistema de unidades que se utilizará para los valores de longitud.

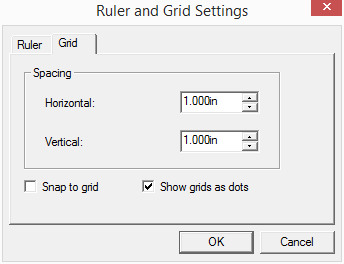

En la pestaña Rejilla, ajuste los siguientes parámetros:


Espaciado

Espacio horizontal y vertical entre puntos adyacentes.

Ajustar a la cuadrícula

Marque esta opción para que los objetos se ajusten a la rejilla al moverlos o redimensionarlos.

Mostrar cuadrículas como puntos

Seleccione esta opción para mostrar las cuadrículas como puntos en los puntos de intersección en lugar de líneas sólidas.



Rejilla de líneas sólidas       Rejilla de puntos

GridAsLines.png    GridAsDots.png
