Diálogo de RIP e impresión - Pestaña Contorno

(ver también: Visión general del RIP y la impresión)

Esta pestaña aparecerá sólo si su archivo contiene rutas de corte de contorno.


La salida de un diseño con corte de contorno implica varios pasos como los siguientes:

  • Cree su diseño en su software y añada una o más líneas de corte de contorno.
  • En el menú Archivo, seleccione RIP e Imprimir.
  • Seleccione la pestaña Contorno en el cuadro de diálogo RIP e impresión.
  • Establezca las opciones de corte de contorno.
  • Imprima su diseño.
  • Corte el contorno.

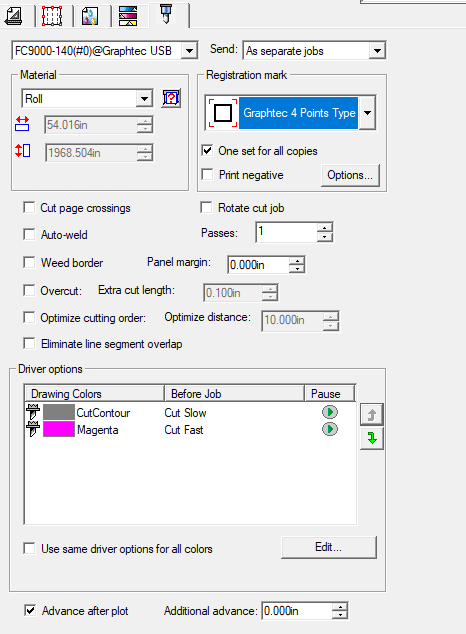

Configurar las opciones de corte del contorno

mceclip1.png El plotter que se utilizará para cortar el contorno.
Enviar mceclip2.png Especifique cómo se enviará el trabajo al dispositivo de salida:
mceclip3.png Como trabajo híbrido Envía los datos de impresión y de corte como un solo trabajo. Esta opción está disponible para dispositivos híbridos de impresión y corte.
mceclip4.png Como trabajos separados Envía los datos de impresión y corte como trabajos separados. Esta opción está disponible si utiliza dispositivos diferentes para cortar e imprimir. También se conoce como salida híbrida virtual.
mceclip5.png Sólo trabajo de impresión Envía sólo el trabajo de impresión. Esto ignorará todos los ajustes de esta página y no generará un trabajo de corte.
mceclip6.png Sólo trabajo de contorno Envía sólo el trabajo de corte. Esto sólo generará un trabajo de corte y no una salida de impresión; todavía requerirá las marcas de registro pertinentes. Esto es especialmente útil para volver a cortar un trabajo o enviar dos colores a la misma impresión como trabajos separados.
mceclip7.png Tamaño del material
mceclip9.png Ancho del material
mceclip10.png Longitud del material
mceclip11.png Poll Size: sondea el tamaño del material cargado en el plotter. Esta función sólo funciona con dispositivos compatibles que sean capaces de establecer una comunicación bidireccional, como los dispositivos serie o USB.

Marca de registro


Seleccione el tipo de marca de registro para ayudarle a alinear el material impreso en el plóter para el corte de contornos. La mayoría de los plóteres están equipados con sensores que detectan las marcas de registro automáticamente.
El ajuste Color de las marcas de impresión en la ficha Avanzado del cuadro de diálogo RIP e impresión determina el color de las marcas de registro.

Cortar los cruces de página


Corta el borde de una página cuando la salida se divide en varias páginas.

Rotar trabajo de corte


Permite imprimir en una dirección y cortar en una rotación de 45 grados.

Auto-soldadura


Elimina las intersecciones de los objetos superpuestos del mismo color.

Pases


Determina cuántas pasadas se harán sobre el trabajo de corte de contorno. El valor de pasadas establece el número de veces que la herramienta seguirá una trayectoria antes de pasar a la siguiente.

Borde de la maleza


Corta un borde alrededor de todos los objetos en el color seleccionado. Específicamente, esto cortará el rectángulo alrededor de cada objeto. Aparecerá un nuevo color de corte en negro llamado "Líneas de maleza" en la Lista de colores de dibujo que puede editar.

Margen del panel


Para un solo objeto, el margen del panel establece la cantidad de espacio entre las líneas de corte. Sólo funciona cuando se emite más de un panel.
Para múltiples copias, el margen del panel establece la cantidad de espacio entre las líneas de corte. Sólo funciona cuando se imprime más de un panel.
Sobrecorte Si se selecciona, cuando el software está cortando alrededor de curvas cerradas, continuará cortando alrededor de la curva una segunda vez, por una distancia especificada. Esto asegura que la curva se corta completamente, eliminando cualquier pequeña pestaña que pueda quedar.
Longitud de corte adicional La distancia que la herramienta sobrecorta. En la mayoría de los casos, 0,1 pulgadas es suficiente para eliminar la pestaña.

Optimizar orden de corte


 Cuando esta opción no está seleccionada, los objetos se cortan o trazan en el orden en que fueron creados. Cuando se selecciona, el software busca el siguiente objeto dentro de la distancia especificada por el campo Optimizar distancia.

Optimizar distancia

La sección de longitud especificada antes de pasar a la siguiente sección.

Eliminar la superposición de segmentos de línea


Cuando dos objetos tienen una trayectoria de corte de contorno que se superpone, la superposición sólo se cortará una vez.

Utilizar las mismas opciones de controlador para todos los colores


 Marque esta opción para forzar que todos los colores de corte de contorno utilicen las mismas opciones de controlador de plóter.
Editar Abre la configuración del controlador para antes y después del trabajo. Puede cambiar los valores para que los ajustes se envíen al dispositivo de salida, anulando los ajustes en el dispositivo de salida.

Avanzar después del trazado


Marque esta opción para levantar la cuchilla y avanzar el material después de la salida, y luego restablecer el origen. Esto evita que el plóter haga rodar el material de vuelta a la posición inicial después del corte.

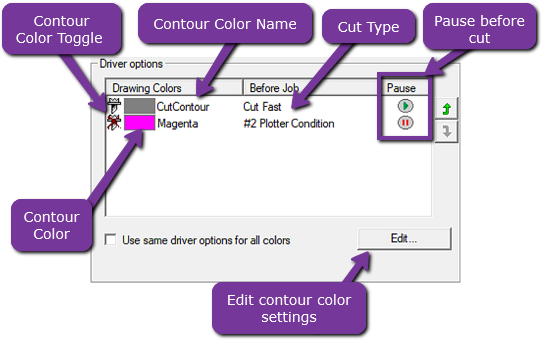

Opciones del controlador

Esta tabla listará los cortes de contorno configurados en el diseño y le permitirá aplicar ajustes específicos a cada uno de ellos. También le permitirá hacer una pausa entre los colores.


Conmutar el color del contorno
Activa o desactiva el color correspondiente, poniendo una X roja si está desactivado. si está desactivado, el trabajo de contorno ignorará ese color en la lista.
Color del Contorno Color de corte del contorno correspondiente en el diseño
Nombre del color del contorno Nombre del color utilizado para el color de corte del contorno en el diseño
Tipo de corte Tipo de corte que su plotter hará a lo largo de ese contorno. Estos nombres son específicos para cada dispositivo diferente.

Pausa antes de cortar


Esto pausa el plotter antes de hacer ese corte en particular. Esto es útil si necesita cambiar o ajustar la cuchilla antes de hacer ese corte. Habrá un aviso en el Flexi que reanudará el trabajo de corte cuando esté listo. Estos están configurados en "Play" por defecto, por lo que se ejecutarán a menos que haga clic en la pausa.
Editar la configuración del color del contorno

Ver Editar la configuración del color del contorno
