Editar la configuración del color del contorno

Este artículo hace referencia a la opción Editar colores de contorno en las ventanas de diálogo RIP e Imprimir y cortar/trazar. Para más información, consulte esos artículos:

Antes del trabajo

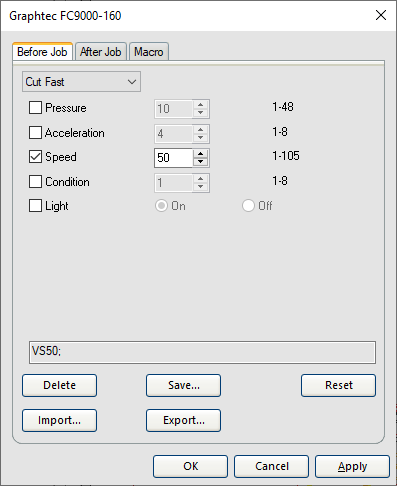

Cuando se hace doble clic en un color de contorno o se hace clic en Editar..., se abre un cuadro de diálogo que permite cambiar la configuración del trazador para ese contorno específico, como la presión, la velocidad, etc. Muchos tienen Preajustes existentes. Todos los ajustes de este cuadro son específicos del dispositivo, es decir, provienen del fabricante. Cada máquina será diferente. Cualquier opción o configuración que sea específica del plotter significa que tendrá que ir al fabricante para obtener más información.

Estas opciones sólo pueden editar los ajustes que existen en el plóter. Si desmarca la casilla de la izquierda, entonces se utilizará la configuración que existe en el plotter.

Preajustes de corte


 Muestra las opciones de Preajuste existentes. Específico del plóter. Si se establece esta opción como Ninguna, el plóter utilizará todos los ajustes existentes en su extremo.
mceclip1.png Ajustes de corte. Específico del plotter. Si se desmarca la casilla de la izquierda, esa opción se ajustará por defecto a la configuración existente en el plóter. De este modo, puede elegir configurar el corte completamente en el plóter.

Borrar


Borra el Preajuste seleccionado.

Guardar Preajuste


Toma los ajustes de corte existentes y los guarda como Preajuste para su uso frecuente.

Importar y Exportar

mceclip7.png mceclip8.png

Importa y exporta un Preajuste existente. Puede copiar estos ajustes a otro ordenador o mantener una copia de seguridad de los mismos.

Restablecer


Restablece todo en esta ventana a los valores predeterminados de fábrica. Esto incluye todos los Preajustes que haya guardado o borrado. Si ha exportado un Preajuste, puede importarlo de nuevo y restaurarlo.

Línea de comandos de GCodemceclip10.png

 Aquí se enumeran todos los comandos gcode que flexi enviará a su plotter para usos avanzados o para la resolución de problemas. Esta línea no es editable.



Después del trabajo


Algunos plotters le permiten realizar una acción después de que el trabajo haya terminado de cortarse. Esta pestaña será específica del plotter. Consulte el manual de su plóter o póngase en contacto con el fabricante de su plóter para obtener más información.



Macro


Estas envían una macro a su máquina para realizar algún tipo de tarea, como desplegar el sustrato, desplazar la cuchilla, y más. Son específicas para el plóter. Seleccione la macro y haga clic en Enviar.
