La función "Jig layout" sirve para organizar los trabajos que se van a imprimir en un sustrato con un tamaño y unas regiones específicas. También se encarga de ajustar los trabajos a las áreas de esas regiones, así como de la alineación.
Puede aplicarse a trabajos de copia múltiple y a trabajos anidados.
Acceso a las plantillas de jig

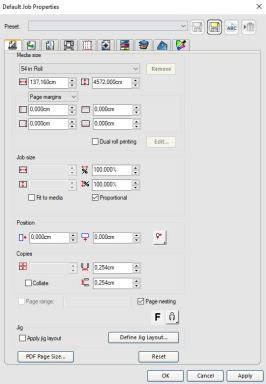

Se puede acceder a esta función desde el Administrador de producción, tanto en el cuadro de diálogo Propiedades del trabajo por defecto como en el de Propiedades del trabajo, en la parte inferior de la Pestaña de diseño.
La casilla "Aplicar diseño de jig" especifica si se aplicará un diseño de plantilla a los trabajos. El botón "Define Jig Layout" lanza un diálogo (que se documentará más adelante) para editar o definir nuevos diseños de plantilla.

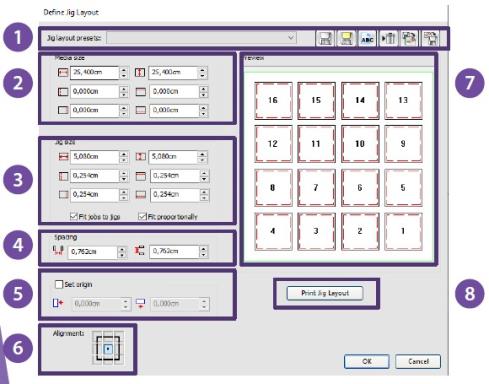

Diálogo de definición de jig
El diálogo muestra el diseño de plantilla actual y permite editarlo, así como guardarlo como Preajuste, o importarlo o exportarlo a archivos externos.
1. Preajustes: Estos controles se utilizan para seleccionar un Preajuste definido previamente, o para guardarlo, cargarlo, borrarlo o renombrarlo. También se pueden importar y exportar como archivos .jigpst para ser transferidos entre diferentes instalaciones de Flexi. Las funcionalidades de los botones se muestran como tooltips.
2. Tamaño de los medios: Estos controles se utilizan para especificar el tamaño de todo el sustrato, así como los 4 márgenes.
3. Tamaño de la jig: Estos controles especifican las dimensiones y los márgenes de cada plantilla. La opción "ajusta los trabajos a las plantillas" indica si los trabajos deben ser redimensionados para ajustarse a las plantillas. "Ajustar proporcionalmente" indica si los trabajos que deben ser escalados lo harán proporcionalmente.
4. Espaciado: Estos controles especifican los espaciamientos entre las plantillas.
5. Origen: Indica el punto cero de la ranura 1.
6. Alineación: Estos controles especifican cómo se posicionarán los trabajos si no se ajustan a las dos dimensiones de las plantillas.
7. Vista previa: Este control muestra el aspecto de la maqueta.
8. Imprime el esquema de la plantilla: Imprime el contorno (tamaño del material) más los contornos de las ranuras de la plantilla.
Ejemplo

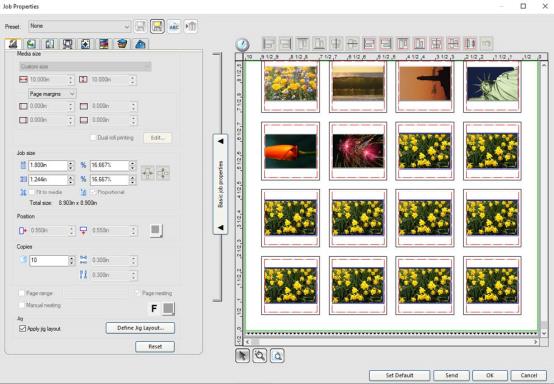

A continuación se muestra un ejemplo de cómo se aplica un diseño de plantilla.
