(ver también: Visión general de las propiedades del trabajo)

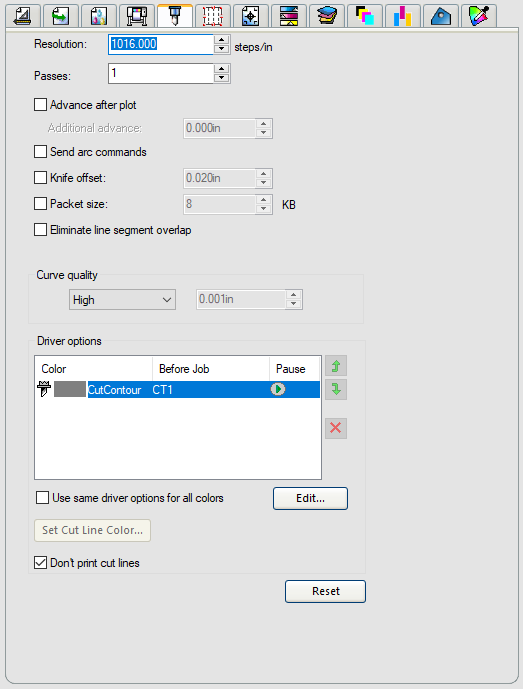

Esta Pestaña proporciona algunas opciones para el corte de contorno. Esta Pestaña sólo aparece cuando tiene un corte de contorno configurado en el diseño.
Muchos de estos ajustes se describen en este artículo: Diálogo de RIP e impresión - Pestaña Contorno.
| Resolución |
Define la precisión de los cortes en pasos por pulgada. Generalmente este valor no debería ser ajustado, pero un valor menor significa un tamaño de archivo menor. Sin embargo, una resolución más baja hará que sus curvas se vean más bloqueadas. |
|
Avanzar después del trazado |
Evita que el plotter retroceda a la posición inicial después de haber terminado de cortar. Si desea que el plotter avance el material más allá del final del trabajo, introduzca ese valor en el campo de avance adicional. |
|
Enviar comandos de arco |
Si su cortador tiene una función para manejar curvas o arcos, enviará comandos para utilizar esa función, dando como resultado curvas más limpias. |
|
Desplazamiento de la cuchilla |
Algunas cuchillas de la cortadora requieren un desplazamiento para ajustar correctamente el punto de corte para que esté en el centro de la cuchilla. Active esta opción y utilice el valor designado por el fabricante de la cuchilla para ajustarla al punto correcto. |
|
Tamaño del paquete |
Indica el tamaño del paquete de datos que se envía a la cortadora para las cortadoras conectadas por Ethernet. Utilícelo sólo si el tráfico de su red es lento; la gran mayoría de las redes no deberían necesitar cambiar esto. |
|
Eliminar el solapamiento de segmentos de línea |
Cuando dos objetos tienen una ruta de corte de contorno que se superpone, la superposición sólo se cortará una vez. |
|
Calidad de la curva |
Determina la precisión de las curvas estableciendo el espacio máximo permitido entre la curva y la línea. Una calidad más alta requiere más líneas, lo que resulta en un aumento del tamaño del archivo de trazado y del tiempo de corte. |
|

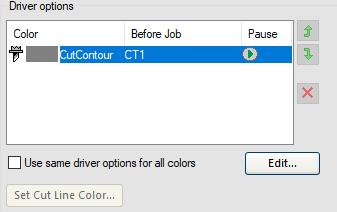

Opciones del controlador |
Ver: Diálogo de RIP e impresión - Pestaña Contorno Para las opciones del botón Editar..., ver: Edit Contour Color Settings Establecer el color de la línea de corte: Sólo funciona en las propiedades del trabajo por defecto |
|
No imprimir líneas de corte |
Las líneas de corte que designan los cortes de contorno no se imprimirán cuando esta opción esté marcada. Sólo se utiliza cuando un trabajo de corte de contorno se encuentra directamente en Production Manager y no a través del cuadro de diálogo RIP e impresión de Flexi. |
|
Restablecer |
Restablece todos los ajustes de la Pestaña a sus valores por defecto, incluyendo cualquier ajuste aplicado a las opciones del Conductor y a los tipos de corte de contorno. |
