Las capas proporcionan un método para separar los elementos de dibujo, de modo que la información no utilizada puede ocultarse cuando no se utiliza. Los objetos de las distintas capas pueden mostrarse en colores diferentes para distinguir las distintas partes del diseño.
Barra de herramientas Capas
Active la barra de herramientas Capas en Configuración > Barras de herramientas > Capas. La barra de herramientas de capas proporciona un cuadro de selección para elegir una capa específica para mostrar.
El botón Activar todas las capas
hace visibles todas las capas.

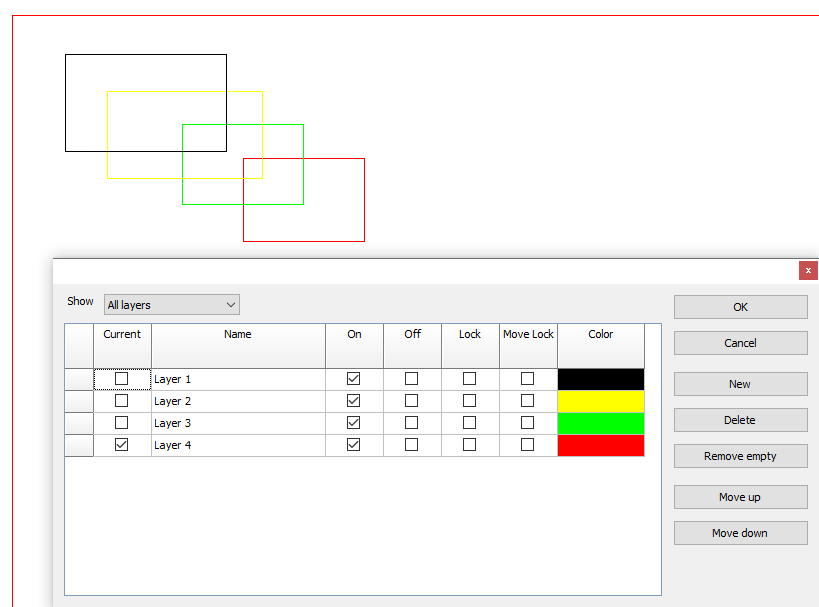

Diálogo de capas
Cada capa tiene varias opciones: Activar, Desactivar, Bloquear y Mover bloqueo. Una casilla de verificación indica que la opción está activada para la capa seleccionada.
| En | Todos los objetos de la capa se muestran y se pueden seleccionar |
| Fuera de | Ninguno de los objetos de la capa es visible y no se puede seleccionar ninguno. |
| Cerradura | Se muestran todos los objetos de la capa, pero no se pueden seleccionar. Las herramientas de dibujo seguirán ajustándose a la geometría bloqueada. |
| Bloqueo de movimiento | Todos los objetos de la capa se muestran y se pueden seleccionar, pero no se pueden mover. |
Operaciones por capas
| Seleccionar la capa actual | Marque la casilla Actual para esa capa. |
| Añadir una nueva capa | Pulse Nuevo. La nueva capa se añade al final de la lista y se selecciona como capa actual. |
| Borrar capas | Seleccione la capa y haga clic en Eliminar. También se eliminarán todos los objetos de la capa. |
| Eliminar capas vacías | Haga clic en el botón Eliminar vacíos. |
| Cambiar el nombre de una capa | Edite el texto de la columna del nombre de esa capa. |
| Cambiar el color de una capa | Haga clic en el color que aparece junto a la capa para abrir el cuadro de diálogo de selección de color. Seleccione un nuevo color y haga clic en Aceptar. |
| Mover capas | Seleccione la capa y haga clic en Subir o Bajar. Las capas también se pueden mover haciendo clic y arrastrando el encabezado de la fila en el borde izquierdo de la lista. |
| Ocultar o mostrar capas | En la columna Encendido y Apagado, marque Encendido para mostrar una capa, marque Apagado para ocultar una capa. La capa actual no puede ocultarse. |
| Bloquear una capa | Marque la opción Bloquear. Quite la marca para desbloquear la capa. |
| Guardar cambios y salir | Haga clic en Aceptar. |
| Cancelar cambios | Haga clic en Cancelar para descartar los cambios. |
Cambiar capa
-
Seleccione los objetos para cambiar las capas
-

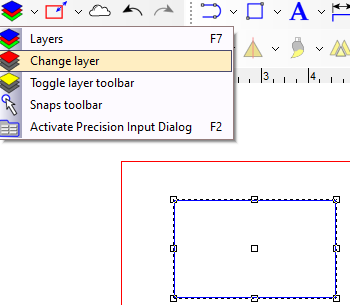

Activar el comando Cambiar capa
-

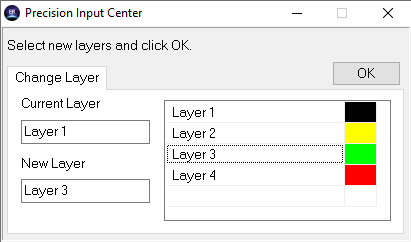

Haga clic en la nueva capa en la ventana de diálogo. Aparecerán la capa actual y la nueva capa.
-
Haga clic en OK
