Las directrices son ayudas de diseño que se muestran como líneas discontinuas en el espacio de trabajo. Las directrices permiten colocar puntos con precisión dentro del dibujo. Si la opción Ajustar a directriz está activada, los contornos que se muevan cerca de una directriz se colocarán automáticamente a lo largo de la directriz o en la intersección de dos directrices.
Crear directriz

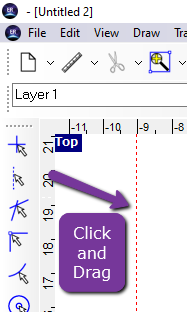

La forma más sencilla de crear una directriz es hacer clic en la regla horizontal o vertical y arrastrar una directriz al área de trabajo. También se puede crear una nueva directriz utilizando el diálogo Editar directriz.
Editar diálogo de directrices

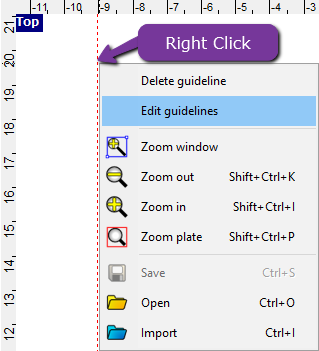

Abra el diálogo de la directriz abriendo Ver > Editar directriz, o haciendo clic con el botón derecho en una directriz existente y seleccionando Editar directriz.

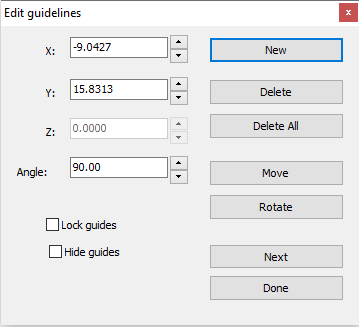

El cuadro de diálogo de la directriz proporciona parámetros para definir las coordenadas X, Y y Z y el ángulo de una directriz. Cuando hay varias líneas directrices activas en el área de trabajo, el botón Siguiente se desplazará por las líneas directrices. La directriz activa cambiará de rojo a azul y los parámetros se mostrarán en el cuadro de diálogo.
| Nuevo | Crear una nueva directriz en la posición especificada |
| Borrar | Borrar la directriz seleccionada |
| Mover | Mover la directriz a las coordenadas especificadas |
| Gire | Girar la directriz en el ángulo especificado |
| Guías de bloqueo | Evitar que se muevan todas las directrices |
| Ocultar guías | Ocultar todas las directrices |
